7.2.5. Прокладка в кабельных каналах

Из "Руководства по строительству ЛСМСС" страницы:
Прокладка кабелей связи с металлическими жилами в кабельной канализации,
Подготовка кабельной канализации

• Перед протягиванием в канале убедиться, что кабель покрыт смазочным материалом.

• По возможности кабель следует протягивать вручную.

• Если кабель должен протягиваться лебедкой, важно подсоединить динамометр, чтобы не допустить превышения максимально допустимого натяжения кабеля.

• До начала протягивания концы кабеля необходимо герметично закупорить и сделать водонепроницаемыми. Влага вокруг кабеля вызывает неустранимые повреждения.

• Чем больше площадь поверхности кабеля по сравнению с площадью поверхности кабельного канала, тем больше будет трение при протягивании кабеля через канал. Для определения числа и размера кабелей, которые можно протянуть через канал данного размера, используется следующее эмпирическое правило: нужно разделить площадь поперечного сечения кабеля на площадь поперечного сечения канала и сравнить полученное процентное соотношение с максимально допустимыми значениями. Приближенные цифры для значения Х%, показанных на рис. 7.12, следующие:

- менее 55% для одного кабеля;
- менее 30% для двух кабелей;
- менее 40% для трех или более кабелей.

• Можно просто привязать тянущую веревку к укрепляющему элементу узлом. Этого достаточно для очень простых протяжек с очень небольшим сопротивлением. Но для протяжек в каналах это обычно считается неприемлемым, поскольку узел может по пути зацепиться и оборваться.

Для присоединения к волоконно-оптическому кабелю тянущего конца с "тянущим ушком" . рекомендуется следующий метод:
• снять слой кабеля, обнажив 15 см укрепляющего компонента;
• покрыть укрепляющий компонент эпоксидным клеем;

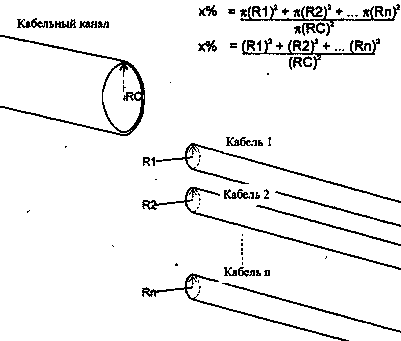

Рис. 7.12. Определение возможности помещения кабелей в канал

• заполнить трубчатую часть тянущего ушка эпоксидным клеем и насадить его на укрепляющий компонент. До начала работы дать эпоксидному клею затвердеть;
• обмотать конец кабеля изолентой для облегчения перехода между укрепляющим компонентом и кабелем. Это также предохраняет концы волокон и предотвращает попадание грязи или воды.

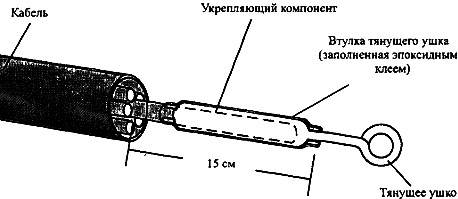

Рис. 7.13. Присоединение к кабелю тянущего ушка

• Для длинных пролетов кабеля нужно использовать промежуточные пункты протяжки, где кабель вытягивается и укладывается на землю в виде цифры "8", а затем подается в следующий участок канала.

• В промежуточных пунктах протяжки кабель повторно покрывается смазочным материалом до, введения его в следующий участок канала.

• Для пролетов кабеля более 500 м желательно, чтобы были установлены промежуточные распределительные коробки с запасом кабеля в несколько метров в каждой. Распределительные коробки должны быть стратегически размещены с учетом возможного будущего расширения кабельной системы на другие площадки.

• Другим популярным способом присоединения тянущей веревки к волоконно-оптическому кабелю является "Китайская корзинка" (Chinese Basket), или "захват Келлемса" (Kellems Grip). Наиболее эффективно этот метод работает с кабелями большего диаметра (обычно с диаметром более 0,75 см). Он состоит из тянущего ушка с подсоединенным к нему длинным цилиндрическим плетением (до 1 м). Плетение прикрепляется к концу кабеля v клеем или обматывается лентой. Если конец кабеля был приклеен, после прокладки он отрезается и выбрасывается.

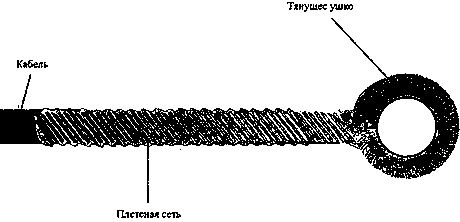

Рис 7.14. "Захват Келлемса"

Если на кабеле предустановлены коннекторы, для присоединения тянущего конца рекомендуется следующее:

• не использовать эпоксидный клей;
• положить 3 м тянущей веревки вдоль кабеля и с помощью изоленты плотно примотать веревку к кабелю, не доходя примерно 10 см до коннекторов;
• убедиться, что на концах коннекторов есть защитные колпачки;
• поместить коннекторы в металлическую трубку с герметичным концом и плотно примотать к тянущей веревке изолентой. Главным назначением трубки является предотвращение загибания коннекторов назад и облома волокон при протягивании кабеля.

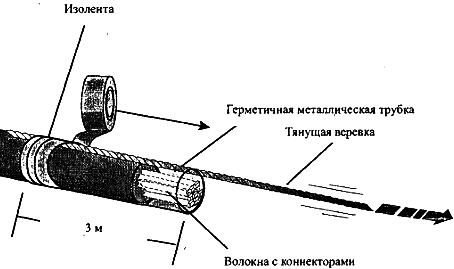

Рис. 7.15. Присоединение тянущей веревки к кабелю с коннекторами при протягивании в кабеаьных каналах
