7.2.4. Прокладка кабеля в лотках

Укладывание кабеля в лоток непосредственно с катушки вызовет наименьшие натяжения и повреждения волокон. Часто это очень трудно осуществить из-за ограниченности пространства вокруг кабельных лотков и кронштейнов. См. рис. 7.8,а.

• Если кабель невозможно уложить непосредственно, его следует протянуть. Нужно убедиться, что кабель не протягивается через твердые острые углы. Еще один человек должен обеспечивать ослабление кабеля на изгибах, или нужно установить систему временных блоков. См. рис. 7.8,б.

• Убедиться, что кабель не пересекает кронштейны лотков.

• Убедиться, что кабель уложен в лоток ровно и не поверх неровностей от других кабелей.

• Рекомендуется укладывать кабели в лоток свободно и не привязывать к другим кабелям или самому лотку. Можно просто привязать тянущую веревку к укрепляющему компоненту кабеля узлом. Этого достаточно для простых протяжек с небольшим сопротивлением. Но обычно это нежелательно, так как узел может захлестнуться на маршруте и порваться. Для снижения подобного риска для кабеля и предотвращения попадания в кабель грязи или воды соединение нужно замотать липкой лентой.

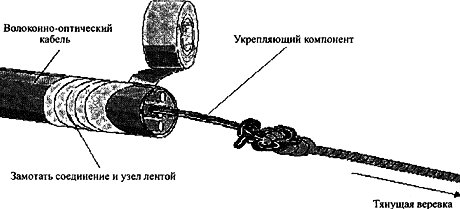

Рис. 7.9. Присоединение тянущей веревки к укрепляющему компоненту кабеля с помощью узла

Для присоединения тянущей веревки к волоконно-оптическому кабелю рекомендуется, следующий метод:

• снять слой кабеля, оставив лишь 15 см укрепляющего компонента;
• покрыть укрепляющий компонент эпоксидным клеем;
• поместить тянущую веревку в 30 см позади очищенного конца кабеля, плотно примотать ее к кабелю
•
• изолентой, двигаясь от конца веревки к концу кабеля;
• продолжать обмотку кабеля, пока не будет полечен гладкий переход между укрепляющим компонентом и кабелем.

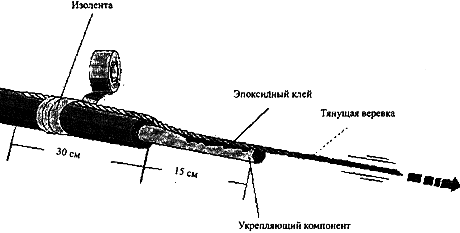

Рис. 7.10. Присоединение тянущей веревки для кабельных прогонов в лотках

Если в волоконно-оптическом кабеле предустановлены коннекторы, для присоединения тянущей веревки рекомендуется следующее:

• не использовать эпоксидный клей;
• проложить 1 м тянущей веревки вдоль кабеля и плотно примотать изолентой, оставив примерно 2 см до коннекторов;
• убедиться, что на коннекторы надеты крышки;
• осторожно обмотать коннекторы и тянущую веревку. Убедиться, что обмотка гладкая, но не тугая;
• вокруг концов коннекторов разместить небольшие куски дерева, бамбука или корзинных прутьев длиной примерно 10 см и примотать их к кабелю гладко, но не тесно. Это делается для того, чтобы при протаскивании кабеля концы коннекторов не загибались назад и волокна не обламывались.

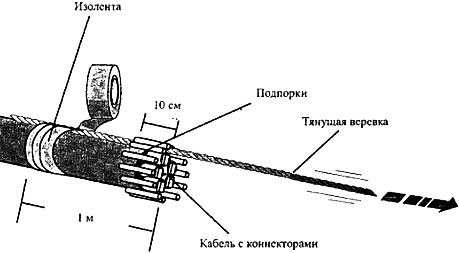

Рис. 7.11. Присоединение тянущей веревки к кабелю с коннекторами для протягивания в лотках
