7.2. Общие правила и процедуры монтажа

Следующий раздел описывает общие правила и процедуры монтажа, которым нужно следовать при развертывании волоконно-оптических кабельных систем. Для удобства ссылок они поделены на взаимосвязанные подразделы.

7.2.1. Радиус изгиба кабеля

Правила и общие технические характеристики кабеля, применявшиеся к минимальному радиусу изгиба кабеля при обсуждении главы 4, применяются и здесь.

Важнее всего при установке кабеля убедиться, что в процессе монтажа радиус кабеля все время превышает рекомендованный минимальный радиус изгиба при установке.

Абсолютно необходимо избегать острых изгибов вдоль маршрута прокладки. Острые края в кабельных лотках или каналах могут вызвать макро- или микроизгибы волокна, что сильно повлияет на ослабление сигнала.

Необходимо убедиться, что кабельный канал или лоток не содержат острых краев. Должны использоваться конструкции с изогнутыми компонентами, а не с компонентами с прямыми углами или Т-образными компонентами.

Кабели должны укладываться на плоскую поверхность, а впоследствии на них не должны "ложиться тяжелые предметы.

Рис. 7.2. Нужно избегать Т-образного соединения или соединения под углом 90° в кабельных каналах или лотках

Избегайте петель и скручивания кабеля. Для этого лучше всего вытягивать кабель прямо с катушки, а одного члена бригады поставить наблюдать за провисанием кабеля и недопущением образования петель.

Производители кабелей указывают в технических характеристиках минимальный радиус изгиба, допустимый во время прокладки, и минимальный радиус для конечной долговременной эксплуатации установленного кабеля. Долговременный радиус значительно больше, чем радиус при установке. После прокладки кабеля и устранения напряжений нужно убедиться, что радиус кабеля по всей его длине не меньше допустимого радиуса для долговременной эксплуатации.

Для каждого отдельного участка протягивания кабеля, будь то через кабельный канал, кабельный лоток или другим способом, должно быть не более трех 90° изменений направления. Если изменений направления на 90° больше трех, кабель нужно протягивать с использованием промежуточного пункта, как раз после третьего изменения' направления на 90°, с использованием обратной связи.

В качестве общего эмпирического правила: волоконно-оптический кабель с диаметром, не превышающим 2 см, не выйдет за пределы минимального радиуса изгиба при установке, если ограничить минимальный радиус величиной 30 см.

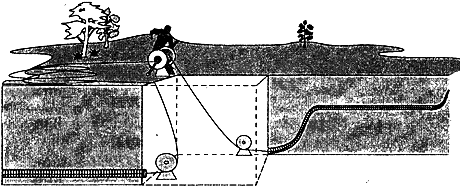

Рис. 7.3. Кабель с тремя изгибами на 90°, использующий промежуточный пункт протягивания

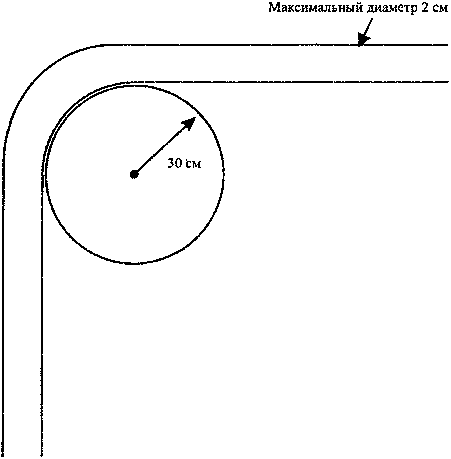

Рис. 7.4. Приблизительный минимальный радиус изгиба
