7.1.2. Проектирование кабельной системы

Должно быть спроектировано размещение кабеля и разработан план протягивания кабеля с использованием данных, полученных при осмотре места.

Если это не новая прокладка, предложенное расположение кабеля должно быть обозначено на существующей кабельной схеме места.- Кабельная схема должна включать все существующие кабели и кабельные ниши. Например, должны быть показаны все кабельные лотки, кабельные каналы и опорные кабельные линии. Для ориентации существенно включить в схему контуры зданий, дорог и статичного машинного оборудования. Затем сверху темным карандашом должны быть нарисованы маршруты нового волоконно-оптического кабеля. Терминальные отсеки и узловые волоконные пункты со сращивающими лотками и панелями подключения также должны быть обозначены карандашом на схеме.

Типичная схема кабельной сети здания показана на рис. 7.1. В некоторых странах согласно местному противопожарному законодательству внешние кабели, содержащие гель, должны сращиваться с негорючими кабелями для помещений недалеко от входов кабеля. Альтернативным способом является очистка волокон и заключение их в защитный кожух, например "нулевой кабель", и непосредственное подключение их к коммутационной панели или распределительной коробке оптоволоконных кабелей. Для каждого кабеля должны быть указаны устройство соединений и необходимое распределительное оборудование.

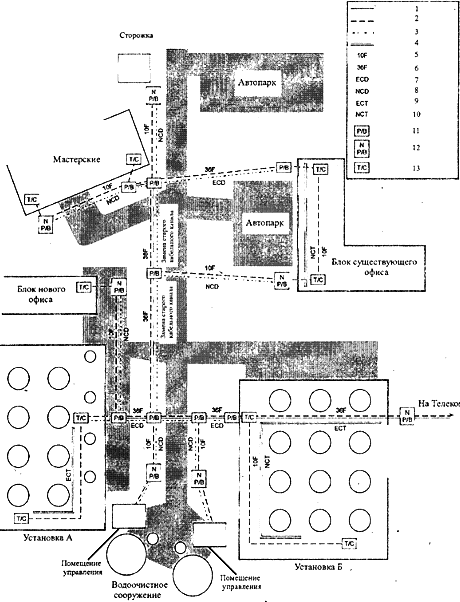

1. Существующий медный кабель. 2. Новый волоконный кабель.
3. Кабельный канал. 4. Лоток кабеля.
5. Кабель с 10 волокнами. 6. Кабель с 36 волокнами.
7. Существующий кабельный канал. 8. Новый кабельный канал.
9. Существующий лоток для кабеля. 10. Новый лоток для кабеля.
11. Существующая шахтная коробка. 12. Новая шахтная коробка.
13. Терминальный отсек.

Рис. 7.1. Пример схемы размещения кабеля

Вопросы прокладки и монтажа кабеля описаны
в "Руководстве по строительству ЛСМСС" По темам:
• подвеска на опорах и тросах (воздушка) • прокладка по зданиям • прокладка в грунте • затяжка в кабельную канализацию.

На рис. 7.1 приведена схема типичного расположения кабеля. Отметим, что схема включает размеры волокон устанавливаемого кабеля (число волокон в кабеле), расположения новых и старых шахтных коробок (pit boxes), требования для нового кабельного канала и для терминальных отсеков.

Если формируется волоконное кольцо, кабели обычно вставляются в шахту, оба конца забираются в здание, где они либо сращиваются, либо соединяются с косичками перед подключением к коммутационной панели. Часто сращенные волокна (которые более безопасны по сравнению с коммутационной панелью) и волокна с косичками для коммутационной панели комбинируют. Использование коммутационной панели позволяет образовывать или разрывать кольца по мере необходимости, но оставляет возможность случайных отключений. Нужно сравнить длину каждого пролета кабеля с длиной волоконно-оптических кабелей на барабанах, которые должны быть применены. Используя эту информацию, определяется местоположение любых дополнительных промежуточных сращиваний, которые требуются.

После завершения построения схемы расположения кабеля должна быть составлена программа прокладки кабеля. Этот документ будет использоваться контрактной командой установщиков, поэтому он должен содержать точные, ясные детали всех процедур и требований прокладки. Он должен содержать тщательное описание всех соображений и потенциальных проблем, которые были выявлены при осмотре места.

Программа прокладки должна включать детальное описание следующей информации:

• оборудование для протягивания кабеля;
• где должны располагаться оборудование и катушки с кабелем при установке каждого пула;
• точные местоположения для шахтных коробок терминальных отсеков и соединительных лотков;
• какие волокна должны соединяться, а какие должны быть пропущены через коммутационную панель;
• каждую отдельную протяжку кабеля и размеры, и тип кабеля в протяжке;
• установку каждого отдельного кабельного канала, его размеры и тип. Указать, какой кабельный канал должен использоваться в каждой секции;
• какие кабельные лотки должны использоваться;
• маршруты для кабельных пробегов через поверхность крыши;
• все кабельные лотки, каналы и другие ниши, которые необходимо заменить;
• график прокладки, минимизирующий уличные пробки при производстве дорожных работ в часы пик;
• установку зон с запретом парковки в местах, где должно быть размещено монтажное оборудование. Это должно быть сделано за день до начала монтажа. Это требование должно распространяться на все шахтные ящики и люки;
• все наблюдения, которые были сделаны при посещении места;
• должны быть определены специфические обязанности каждого члена бригады монтажников.

Когда прокладка завершена, задокументируйте все изменения, сделанные в процессе монтажа, и создайте заключительную схему "как установлено". Это поможет гарантировать, что кабели были установлены правильно и что обнаружение будущих ошибок и любые обновления системы не вызовут споров.
