7.2.2. Натяжение кабеля

• Здесь применяются те же правила и общие технические характеристики для максимально допустимого натяжения кабеля, которые обсуждались в главе 4.

• Хотя современные волоконно-оптические .кабели обычно более прочны, чем кабели на медной основе, повреждения из-за избыточного натяжения кабеля при установке имеют более катастрофические последствия (то есть облом волокон вместо растяжения меди)

• Иногда используют общее эмпирическое правило, согласно которому максимально допустимое натяжение кабеля при монтаже приблизительно равно весу 1 км самого кабеля.

• Протягивая кабель при установке, необходимо избегать внезапных, коротких и резких рывков. Эти внезапные усилия легко могут превысить предел прочности кабеля. Кабель необходимо тянуть легким плавным движением.

• При протягивании кабеля с большого барабана необходимо убедиться в его плавном вращении, поставив одного члена команды для подачи кабеля. Если допустить рывки барабана кабелем, большая инерция барабана может вызвать избыточное натяжение кабеля.

• Очень важно минимизировать натяжения кабеля после завершения монтажа. Конечное остаточное условие провисания поможет убедиться, что у волоконно-оптического кабеля будет долгий срок службы.

• При вытягивании изгибов кабеля рекомендуется тянуть с той стороны, где кабель длиннее. Это снижает натяжение кабеля, поскольку большая часть веса тянется непосредственно. Изгиб обладает свойством усиливать натяжение, поэтому лучше усилить небольшое натяжение в источнике, чем большое натяжение в конце протяжки.

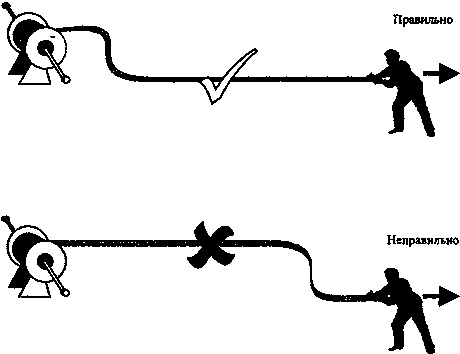

Рис. 7.5. Нужно тянуть кабель с длинной стороны изгиба

• Если на маршруте кабеля много изгибов, для уменьшения натяжения кабеля рекомендуется использовать как можно больше промежуточных соединительных пунктов. В таких пунктах кабель вытягивается, укладывается на землю в виде большой цифры "8", а затем протягивается в следующий пункт. Укладывание кабеля в виде цифры "8" позволяет естественным образом избежать образования петель и скруток кабеля. В соединительных пунктах могут использоваться системы блоков. Рекомендуется по завершении оставить в соединительном пункте прогиб, чтобы снизить общее натяжение кабеля.

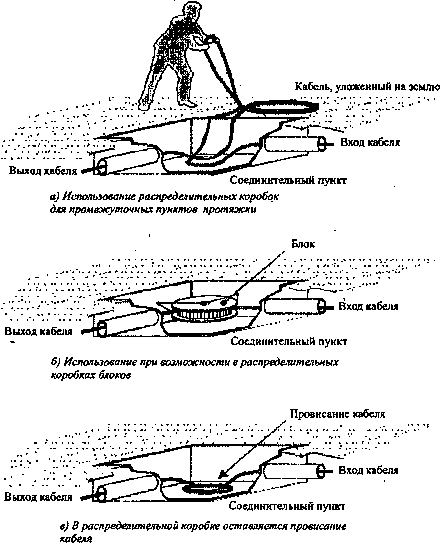

Рис. 7.6. Прокладывание кабеля через соединительные пункты

• Многие производители кабелей указывают значения максимально допустимых натяжений кабеля при установке и для долговременной эксплуатации установленного кабеля. Это относится к кабелям, установленным на стояках. Равномерная обвязка кабеля по всей его длине поможет смягчить эту проблему.

• Другим важным видом натяжения кабеля, которое может причинить серьезные повреждения волокнам и которое часто упускают из виду, являются неравномерные скручивающие силы. Скручивание кабеля может быть вызвано неправильной методикой монтажа или протягиванием кабеля через узкие кабельные каналы. При использовании простого каната при приложении усилий он значительно скручивается и может скрутить также и кабель. Этого можно избежать, используя шарнирное соединение кабеля. Чтобы предотвратить эту проблему, нужно укладывать все кабели на землю в промежуточных пунктах протяжки в виде цифры "8", и всегда должен быть выделен член бригады, наблюдающий за кабелем и вручную подающий его в кабельный канал или лоток.
