5.4.5. Распространенные типы коннекторов

Тема оптоволоконных коннекторов раскрыта так же на странице Оконечные устройства ВОЛС. Коннекторы

Для коннекторов имеется множество патентованных конструкций. Теперь появляется некоторая стандартизация, и Международная организация по стандартизации (International Standards Organization ISO), Международный электротехнический комитет (International Electrqtechnical Commission - IEC) и Ассоциация телекоммуникационной промышленности (Telecommunications Industry Association - TIA) вместе согласовали один вид коннектора - SC. Широко используются и два других типа: коннектор ST в телекоммуникационной промышленности и дуплексный коннектор FDDI в локальных сетях. Эти коннекторы детально описаны ниже.

Коннектор SC

Сегодня в промышленности коннектор SC используется чаще всего. Коннектор SC показан на рис. 5.17. Он имеет цилиндрическую керамическую втулку, которая соединяется с сопрягающей розеткой. Коннектор имеет квадратное сечение для высокой плотности упаковки снаряжения и защелку с фиксатором. ISO и TIA выбрали в качестве стандарта поляризованную дуплексную версию, которая теперь используется в качестве недорогого коннектора. FDDI. У коннектора SC специфицированы потери менее 0,3 дБ (обычно 0,3 дБ) как для одномодовых, так и для многомодовых волокон и типичные потери отражения (return loss) 45 дБ.

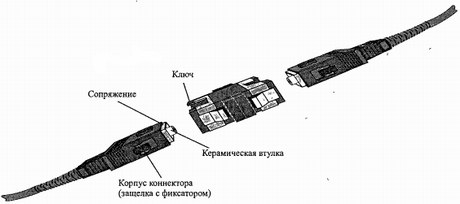

Рис. 5.17. Коннектор SC

Коннектор ST

Коннектор ST показан на рис. 5.18. Это более старый стандарт, используемый для линий передачи данных. Он также построен с использованием цилиндрической керамической втулки, которая соединяется с сопрягающей розеткой. У коннектора круглое сечение, он закрепляется путем поворота для зацепления его в пружинном байонетном замке. Поскольку для прижатия втулок используется внутренняя пружина, оптический контакт может быть потерян, если к коннектору прилагается усилие более одного килограмма.

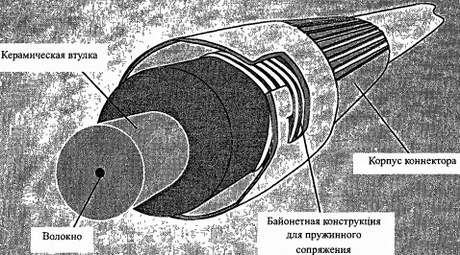

Рис. 5.18. Коннектор ST

Коннектор FDDI

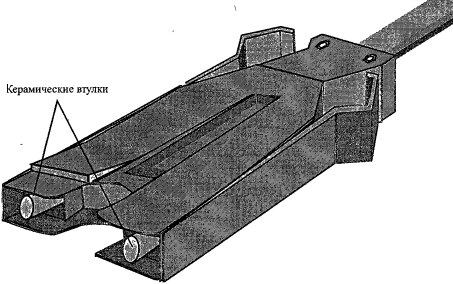

Рис. 5.19. Коннектор FDDI

Для систем с интерфейсом распределенной передачи данных по оптоволоконным каналам (Fiber Distributed Data Interface - FDDI) был разработан собственный стандартный дуплексный коннектор. Он показан на рис. 5.19. Коннекторы FDDI встречаются в промышленности реже просто потому, что стандарт FDDI становится все менее распространенным. Этот коннектор подобен коннекторам SC и ST, использующим схему цилиндрической керамической втулки, которая соединяется с сопрягающей розеткой. Он имеет ключ, так что может быть установлен лишь в одном положении. Это существенно для системы FDDI, использующей пару однонаправленных волокон, чтобы гарантировать невозможность случайного подключения передающего волокна вместо приемного. Теперь в качестве недорогого коннектора стандарта FDDI принимаются поляризованные дуплексные коннекторы SC.

Коннектор FC

Это один из ранних видов коннекторов, который сегодня используется редко. Он подобен коннектору ST, но имеет в байонетном замке винт.

5.4.4. Работа с коннекторами

Большинство волоконно-оптических коннекторов разработаны для использование в помещениях. Очень важно предохранять их от загрязнения. Пропускная способность может значительно снизиться из-за наличия на концах волокон грязи или пыли. Даже если частица пыли будет всего лишь 10 микрон в диаметре, она может рассеять или поглотит* зветовые лучи и полностью разрушить одномодовую систему. Коннекторы и панели подключения обычно поставляются с защитными крышками. Они должны быть всегда закрыты, когда коннекторы не вставлены. Они не только предохраняют от пыли и грязк то и защищают уязвимые полированные концы волокон. Для чистки коннекторов и адаптеров доступны пульверизаторы со сжатым воздухом, устраняющие необходимость физического прикосновения к сопрягающимся поверхностям.

Нельзя касаться концов втулок коннекторов, так как жир с пальцев может вызвать налипание грязи на концах волокна. Очищайте коннекторы безволоконной тканью с изопропиловым спиртом.

Важна долговечность коннекторов. Типичные коннекторы волокон для использования в помещениях рассчитаны на 500 - 1000 циклов подключений, а затухание в течение срока службы должно изменяться не более чем на 0,2 дБ. Повторные подключения и отключения коннекторов могут вызвать стирание механических компонентов и внести загрязнения на пути света. Коннекторы для наружного использования требуется герметически изолировать. Для этих случаев хорошо подходят линзовые коннекторы со стеклянным окном на конце для защиты от внешних влияний, описанные в разделе 5.4.2. Гораздо больший диаметр светового тучка снижает влияние загрязнений поверхности на пропускную способность света.

5.4.5. Косички

Сегодня наиболее обычным способом установки коннекторов на кабели является покупка куска кабеля с уже установленным коннектором. Кусок соединительного шнура, который может быть длиной 1, 2 или 3 м, имеет установленный на фабрике наконечник. Это называют «косичкой» (pigtail). Косичка просто соединяется с входящим кабелем.

Такое подключение гарантирует высокое качество соединения. На фабрике процесс осуществляется роботами и гарантирует, что конечный результат достаточно высокого качества. Если затем для подключения соединительного шнура к входящему волокну применяется процесс сварки, общие потери будут очень низкие.
