Волоконная оптика. Теория и практика
Дэвид Бейли, Эдвин Райт

5.5. Оптические соединители

Оптические соединители (couplers) или разветвители и объединители (splitters and combiners) используются для соединения трех или более волокон или других оптических устройств. Это устройства, распределяющие входную энергию по ряду выходных каналов. Распределение света осуществляется пассивно, однако активные соединители включают оптические усилители, повышающие уровень сигнала до или после процесса распределения. Конфигурация соединителя зависит от числа портов и того, является ли каждый из них однонаправленным (называемым также направленным ответвителем (directional coupler) или двунаправленным. Это дает три главных вида соединителей: Т-образный соединитель, древовидный соединитель и звездообразный соединитель, как показано на рис. 5.20.

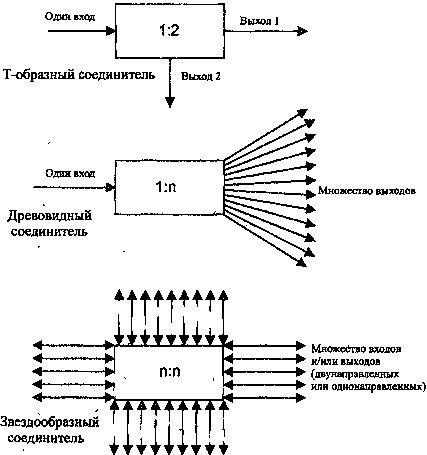

Конфигурации пассивных соединителей

Рис. 5.20. Конфигурации пассивных соединителей

У Т-образного соединителя обычно один вход и два выхода. Выходная мощность портов соединителя может быть разработана для различных применений, например 20% па один порт и 80% на другой. У древовидных соединителей конфигурация "один ко многим", с одним входом и множеством выходов или наоборот. Звездообразные соединители могут иметь множество входов и множество выходов. Важен тип волокна, использующегося с соединителями: некоторые соединители рассчитаны на использование лишь одномодовых волокон,так как свет должен концентрироваться в небольшой области. Другие виды соединителей более эффективны при использовании многомодовых волокон с большим сердечником.

На практике соединители могут иметь различные формы.

• Соединители со сваренными волокнами используют пару волокон, сердечники которых находятся в тесной близости, так что свет может передаваться между сердечниками. Это показано на рис. 5.21. При этом получается направленный ответвитель.

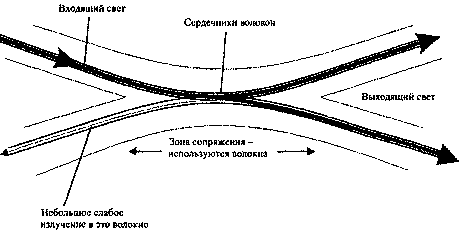

Направленный ответвитель со сваренными волокнами

Рис. 5.21. Направленный ответвитель со сваренными волокнами

• Передаточный (transmissive) звездообразный соединитель изготавливается свариванием ряда волокон (вплоть до 64) с образованием области смешивания, в которой свет из любого волокна-источника распространяется по всем выходным волокнам. Принцип действия показан на рис. 5.22.

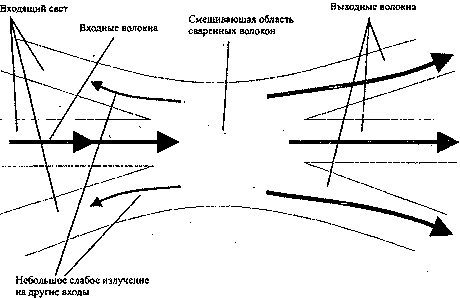

Передаточный звездообразный соединитель

Рис. 5.22. Передаточный звездообразный соединитель

• Отражающие звездообразные соединители используются, если сигналы в волокнах двунаправленные и свет поступает в зону смешения из любого волокна и отражается для излучения по всем волокнам, включая входное. Это показано на рис. 5.23.

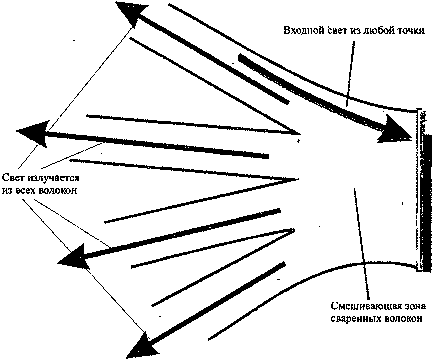

Отражающий звездообразный стык

Рис. 5.23. Отражающий звездообразный стык
