Волоконная оптика. Теория и практика
Дэвид Бейли, Эдвин Райт

4.10. Классы волоконно-оптических кабелей

Есть четыре большие области применения, по которым можно классифицировать кабели: воздушные кабели, подземные кабеля, подводные кабели и кабели для помещений. Ниже будут рассмотрены особые условия, необходимые для каждого из этих применений. Заметим, что этот список не всеохватывающий и что некоторые специализированные кабели должны сочетать свойства нескольких этих категорий.

4.10.1. Воздушный кабель

Воздушные кабели подвержены стихиям в буквальном смысле больше любых других применений и, как таковые, подвержены рискам и влияниям многих внешних сил. Воздушные кабели устанавливаются между столбами, а вес кабеля постоянно поддерживается с помощью несущего стального провода, к которому кабель может быть прикреплен либо непосредственно, либо с помощью усиливающих компонентов кабеля. В результате совместных нагрузок от ветра и обледенения растягивающие силы могут значительно возрасти. Другими факторами являются большое разнообразие воздействующих на кабель температур, влияющих на физические свойства волокон и затухание в них. В таких кабелях для снижения нагрузок от ветра и льда важен продольный профиль кабеля. Важны водоотталкивающие барьеры с преобладающей конфигурацией заполненных гелем волоконных кабелей со свободным буфером. Замерзание воды в волоконном футляре может вызвать его расширение и чрезмерный изгиб волокон.

Материал кожуха кабеля должен выдерживать перепады температуры и интенсивное ультрафиолетовое облучение, вызванное постоянным нахождением кабеля под воздействием солнечных лучей. Для этой цели часто используется стабилизированный ультрафиолетовыми лучами полиэтилен.

Длина пролета и провес являются важными параметрами проекта, влияющими на максимальное напряжение кабеля. Они также определяют тип используемой конструкции кабеля. У кабелей с низкими длинами пролета менее строгие требования к напряжению, которые можно удовлетворить использованием внутренних слоев из кевлара, тогда как для кабелей с длинными пролетами может потребоваться использовать множество скрученных FRP-стержней, чтобы удовлетворить необходимые требования к максимальному напряжению.

Аспекты установки воздушных кабелей обсуждаются в разделе 7.5.1.

Типы кабелей

Кабели с несущим тросом

У этих кабелей есть отдельный несущий провод, обычно стальной, который может быть прикреплен к поддерживающим частям стоек, принимая на себя действующие на кабель растягивающие силы. Конструкция кабеля изображена на рис. 4.6.

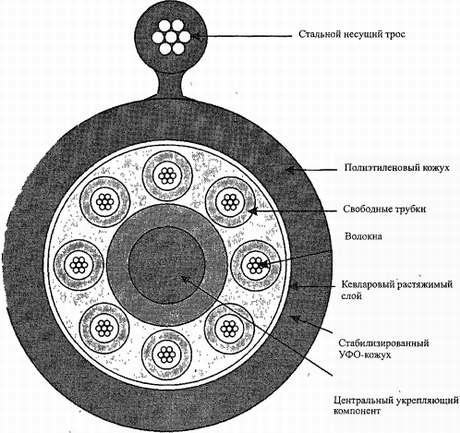

Кабель с несущим тросом

Рис. 4.6. Кабель с несущим тросом
Короткопролётный диэлектрик

Эти кабели используют неметаллические укрепляющие компоненты. У них периферийные слои из .кевлара и желобчатое ядро, использующее укрепляющие элементы из FRR Такие кабели допускают пролеты до 150 м с максимально допустимым напряжением около 300 кг. Конструкция этого вида кабеля показана на рис. 4.7.

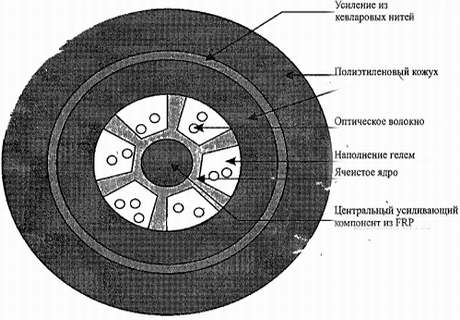

Короткопролетный диэлектрический кабель

Рис. 4.7 Короткопролетный диэлектрический кабель
Длиннопролётный диэлектрик

Эти кабели также используют неметаллические укрепляющие элементы. Они состоят из наружного слоя скрученных волокон FRP и ячеистого сердечника с укрепляющими компонентами FRR Такие кабели допускают длину "пролетов до 1000 м с максимально допустимым напряжением около 1200 кг. Конструкция этого вида кабеля показана на рис. 4.8.

Преимущества воздушного кабеля

• Полезен в зонах, где закапывание кабеля или установка в кабельных каналах может оказаться очень трудной или дорогой.

• Полезен для временной установки.

Недостатки
Доступность системы не так высока, как для подземных кабелей. Штормы могут разрушить опоры, кабели могут быть повреждены падающими деревьями, штормом и летящими осколками. Придорожные столбы могут сшибать машины, а расстроенные неудачной охотой стрелки, похоже, не могут пропустить воздушные кабели в качестве мишени.

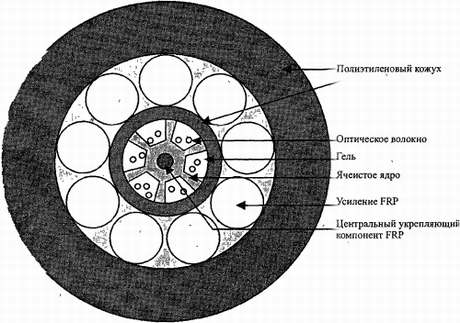

Длиннопролётный диэлектрический кабель

Рис. 4.8. Длиннопролётный диэлектрический кабель
