4.10.2. Подземный кабель

Подземные кабели испытывают меньшее влияние окружающей среды, чем воздушные кабели. Подземные кабели обычно помещаются в кабельные трубки или непосредственно закапываются в землю, причем кабель помещается в глубокую узкую траншею, которая засыпается землей или еще как-то помещается непосредственно в землю.

Типы кабеля

Для изоляции волокон от внешних воздействий, включая изменения температуры, обычно используются свободные буферы в конструкциях свободной трубки и желобчатого сердечника.

Аспекты установки этих кабелей детально обсуждаются в главе 7.

Металлический водоотталкивающий барьер

Такой барьер включает в себя наложенный по длине полимер, покрытый слоем алюминия с внутренней стороны полиэтиленовой обшивки. Пленка плотно обернута вокруг ядра кабеля, а перехлест заварен путем плавки полимера горячим воздухом. Это герметически закупоривает сердечник от проникновения воды через обшивку.

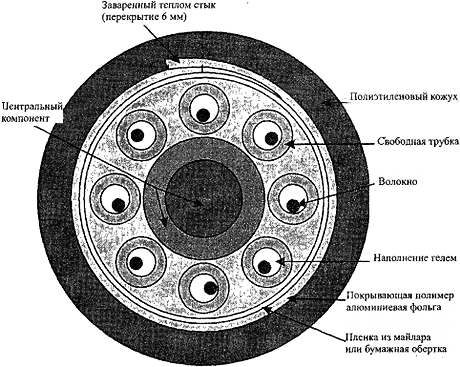

Рис. 4.9. Кабель с металлическим водоотталкивающим барьером

Преимущества

• Обычно самый экономный способ установки внешних кабелей.

• Лучшая защита от внешней среды по сравнению с воздушными кабелями.

• Обычно обеспечивает лучшую безопасность, чем при использовании воздушных кабелей.

Недостатки

• Может быть разрушен при земляных и сельскохозяйственных работах, наводнениях и т. д.

• некоторых местах могут быть проблемы с грызунами, портящими кабели. Проблема решается использованием стальной ленточной брони или стальной сетки или, в случае установки полностью диэлектрического кабеля, использованием пластикового канала с внешним диаметром более 38 мм. Вдобавок использование тефлоновых покрытий обшивки делает кабель слишком скользким, чтобы грызуны могли зажать его зубами.
