Применение согласующего кабеля

Оптический разъем – единственный оптический элемент рефлектометра, к которому имеется непосредственный доступ. Если оптический разъем рефлектометра поврежден или к нему подсоединено волокно с некачественным оптическим разъемом, то это может привести к уменьшению мощности света вводимой в волокно и к увеличению ширины мертвой зоны (рис. 3.27).

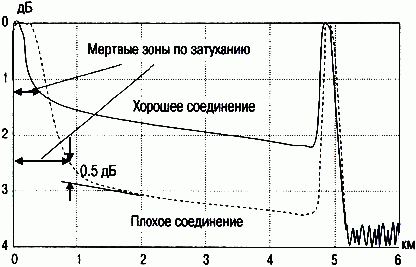

Рис. 3.27. Рефлектограммы, полученные при хорошем и плохом качестве подключения к оптическому разъему рефлектометра (без согласующего кабеля)

Поэтому к сохранности оптического разъема рефлектометра уделяют особое внимание. Так, например, категорически запрещено вводить в него иммерсионную жидкость. Детали разъема должны содержаться в чистоте и периодически протираться изопропиловым спиртом. Для того, чтобы предохранить оптический разъем рефлектометра от повреждений его обычно подсоединяют к оптическим волокнам с помощью оптического шнура (отрезка одномодового волокна снабженного на концах оптическими разъемами). В этом случае основная нагрузка, при многократных подключениях рефлектометра, прихо-дится на разъем в оптическом шнуре. Если он повредится, то можно просто взять другой оптический шнур. При этом допускается (для уменьшения отражения) вводить иммерсионную жидкость в место соединения оптического шнура с волокном.

Длина оптического шнура обычно составляет несколько метров, т.е. она значительно меньше ширины мертвой зоны на входе в рефлектометр. Поэтому если качество соединения оптических волокон с рефлектометром получается плохим, то по рефлектограмме трудно определить конкретное место повреждения. Так, например, всплеск сигнала в начале рефлектограммы может быть вызван как отражением от места соединение оптических разъемов рефлектометра и оптического шнура, так и отражением от места соединения оптических разъемов исследуемого волокна и оптического шнура.

Для того, чтобы можно было локализовать место повреждения, длина оптического шнура должна быть больше ширины мертвой зоны на входе в рефлектометр. Для этих целей обычно используют уложенный в бухту оптический шнур длиной около 1 км. Чаще всего его устанавливают на входе в линию, и тогда он называется согласующим кабелем (launch cable). Если же он устанавливается на выходе линии, то его называют приемным кабелем (receive cable). В соответствии с требованиями руководства по строительству линий передачи, согласующий кабель должен применяться практически на всех этапах монтажа линии.

Рефлекгограмма отрезка волокна с согласующим кабелем на входе и приемным кабелем на выходе приведена на рис. 3.28. На рефлектограмме виден всплеск сигнала, вызванный отражением от места соединения оптических разъемов согласующего кабеля и исследуемого волокна. До и после этого всплеска сигнала видны наклонные участки, обусловленные релеевским рассеянием света в волокне.

Как известно, величина потерь в месте соединения оптических разъемов равна расстоянию между прямыми линиями, проведенными через эти наклонные участки рефлектограммы. Таким образом, при использовании согласующего кабеля можно измерить величину потерь в месте соединения оптических разъемов согласующего кабеля и исследуемого волокна и проконтролировать качество этого соединения.

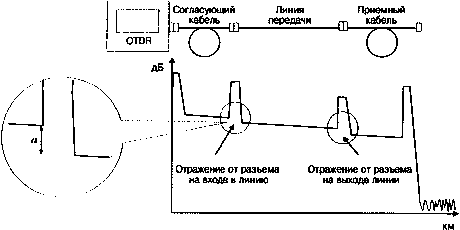

Рис. 3.28. Рефлектограмма трассы с согласующим и приемным кабелем

В тоже время измерить величину потерь в месте соединения оптических разъемов согласующего кабеля и рефлектометра по-прежнему нельзя. Из рис. 3.28 видно, что всплеск сигнала, вызванный отражением от места соединения этих разъемов, примыкает непосредственно к началу рефлектограммы и рядом с ним имеется только один наклонный участки рефлектограммы. Поэтому о качестве соединения оптических разъемов согласующего кабеля и рефлектометра можно судить только по ширине мертвой зоны на входе в рефлектометр – она должна быть близка к значению, специфицированному для дан-ного типа рефлектометра.

Если на конце линии установлен приемный кабель, то, как видно из рис. 3.28, можно измерить величину потерь в месте соединения оптических разъемов приемного кабеля и тестируемого волокна. Более того, если линия достаточно длинная, то пик отражения от места соединения этих разъемов не насыщается и по его величине можно оценить величину коэффициента отражения от этих разъемов.

Иногда согласующий кабель подключают к линии, сваривая волокна. Делают это для того, чтобы уменьшить ширину мертвой зоны на входе в линию. Ширина мертвой зоны, образующаяся при сварном соединении волокон, примерно равна ширине импульса света в волокне, а ширина мертвой зоны, образующаяся при соединении волокон с помощью оптических разъемов обычно почти на порядок больше (она зависит от величины коэффициента отражения света в месте соединения этих разъемов).

При измерении потерь в многомодовых оптических волокнах также используется согласующий кабель, но из многомодового волокна длиной 0.5...1 км. Его обычно называют нормализующей катушкой. Как известно в многомодовых волокнах, в отличие от одномодовых волокон, потери света в волокне зависит от условия возбуждения мод (потери увеличиваются с увеличением номера моды). Поэтому для корректного измерения величины потерь необходимо обеспечить равномерное заполнение светом всех мод волокна. Проще всего это сделать, пропустив предварительно свет через достаточно длинный отрезок многомодового волокна (нормализующую катушку).
