Ответы на вопросы по эксплуатации кабелей связи

Двухконусные и одноконусные свинцовые муфты

Одноконусная проще и дешевле, но при монтаже кабелей большой ёмкости, скажем в 600 пар, длина внутренней полости муфты составит примерно 70-80 см. Соответственно длина всей муфты получится около метра. Развернуть такую "дуру" в колодце та ещё проблема. Поэтому для кабелей большой ёмкости удобней делать муфты из двух половинок (двухконусные)

Собственно и выпускаются, однконусные муфты для кабелей до 400 пар, больше – двухконусные.

Надо учитывать также размеры смотровых устройств. Если муфту планируется размещать в небольшом ящике (ЯКР) или коробке, то предпочтительней двухконусный вариант.

Август 2016г.

P.S. Меня удивило, что такие муфты до сих пор используются. Кабели типа ТГ, для которых выпускались подобные муфты, уходят в прошлое.

Тем не менее если потребность в свинцовых муфтах возникла, то насобирал на этой странице немного информации по ним.

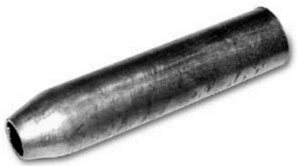

Одноконусная муфта и расшифровка её маркировки

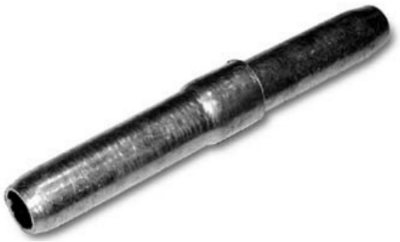

Двухконусная муфта и расшифровка её маркировки

Таблица соответствия кабелей и типов свинцовых одноконусных соединительных муфт

Типоразмер	Емкость кабеля ТГ при диаметрах жил			Емкость кабеля ТЗГ при диаметрах жил
	0.4 мм	0.5 мм	0.7 мм	0.8 мм	0.9 мм	1.2 мм
MCCO-O.l	10 х 2	10 х 2	-	-	-	-
МССО-0.2	20 х 2	20 х 2	10 х 2	3 х 4	3/4 х 4	-
МССО-0.3	30/50 х 2	30 х 2	-	-	-	-
МССО-0.5	100 х 2	50 х 2	-	7 х 4	7 х 4	4 х 4
МССО-1	150 х 2	100 х 2	20/30 х 2	12/14 х 4	12 х 4	-
МССО-1.5/2	200/300 х 2	150/200 х 2	50/100 х 2	-	14 х 4	7 х 4
мссо-3	400/500 х 2	300 х 2	50/100 х 2	-	-	-
МССО-4	600 х 2	400 х 2	-	-	-	-

Таблица соответствия кабелей и типов свинцовых двухконусных соединительных муфт

Типоразмер	Емкость кабеля ТГ при диаметрах жил			Емкость кабеля ТЗГ при диаметрах жил
	0.4 мм	0.5 мм	0.7 мм	0.8 мм	0.9 мм	1.2 мм
МССД-1	200 х 2	100 х 2	50 х 2	19 х 4	19 х 4	12 х 4
МССД-1.5/2	300 х 2	150/200 х 2	100 х 2	27/37 х 4	27 х 4	14/19 х 4
МССД-3	400/500 х 2	300 х 2	150/200 х 2	52/61х 4	37/52 х 4	27 х 4
МССД-4	600 х 2	400 х 2	-	80 х 4	61 х 4	52 х 4
МССД-5	700/800 х 2	500 х 2	300 х 2	104 х 4	80 х 4	-
МССД-6/7	900 х 2	600/700 х 2	-	114 х 4	102 х 4	61 х 4
МССД-8	1000 х 2	800 х 2	400 х 2	-	-	-
МССД-9/12	1200 х 2	900/1200 х 2	500 х 2	-	-	-
МССД-14/16	-	1400/1600 х 2	600 х 2	-	-	-
МССД-18/20	-	1800/2000 х 2	-	-	-	-

К теме Кабельные муфты
• Муфты тупиковые
• Муфты нетупиковые
• Как сделать муфту на кабеле связи самому

Описание монтажа свинцовых оболочек в "Руководстве по строительству..." восстановление свинцовых оболочек
