Ответы на вопросы по эксплуатации кабелей связи
Преждевременное старение подвесного оптического кабеля
Ситуация такая, самонесущий кабель монтируется и используется, а через год начинаются проблемы, перестает работать оборудование, по измерениям на длинах волнн 1310 все нормально, а 1550 начинаются сильные затухания каждые 100 м, внешне кабель без повреждений, уже более 5 случаев, кабель с разных барабанов, и разных производителей...в чем может быть причина? брак кабеля или некачественный монтаж?
Заранее спасибо.

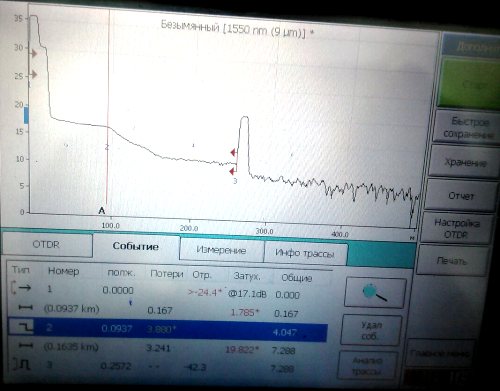

По Вашей рефлектограмме не всё так однозначно. Такие малые расстояния измеряются с километрической катушкой, что бы можно было оценить затухание шнура и коннектора. А так всё это в мёртвой зоне и может оказаться, что надломано или помутнело волокно вначале на коротком участке: рефлектометр сразу рисует Вам ужасную линию и увеличенное затухание через 100 метров это влияние шума при малом уровне отражённого сигнала.
"1310 все нормально, а 1550 начинаются сильные затухания" Процесс потери прозрачности оптоволокна обычно начинается с 1550, если конечно нет явных обрывов.
На тот момент я прибавил две ссылки с выписками из Интернета, но позже решил развить эту тему на сайте, добавив главы из книги Лиственных → "Рефлектометрия оптических волокон"
Тема → Cтарение оптоволокна
| • Теория по старению волокон •
Измерение механических характеристик волокон Разрывная прочность Статическая усталость Долговечность волокон Метод бриллюэновской рефлектометрии |
+ Из переписки Большое затухание ОВ G.652 на волне 1550 нм + Из практики Конструкция кабеля и натяжение оптоволокна |
По вопросу "кто виноват" так сразу и не скажешь, если технологии монтажа не нарушены и условия эксплуатации кабеля в допустимых пределах, то конечно остаётся производитель кабеля. Но этой рефлектограммы недостаточно.
20.03.15
