Справочник по маркировке, назначению и конструктивным особенностям оптических (оптоволоконных) кабелей связи производства Российской Федерации, Украины и Белоруссии
Выускаются по ТУ–3587-001-75276046-2008 и ТУ-3587-001-75276046-2017 для кабелей с маркировкой типа СЛ-ОКМБ от ООО «НПП СТАРЛИНК» (Производство и продажа ООО «Кабельтов») и на ТУ-3587-001-75276046-2013 для кабелей СЛ-ОКПЦ и СЛ-ОКДМ.
C 2016 года по этой же системе маркообразования ОВ-кабели стала выпускать компания "КабельЭлектроСвязь". В отличие от «СтарЛинк» такие кабели производятся без букв "СЛ" в маркировке. В январе 2017 года компания "КабельЭлектроСвязь" обзавелась сертификатами на свою продукцию, так что всё вполне официально. Но так как маркообразование кабельной продукции у них по сути не поменялось, то всё на этой же странице. Кабели "КабельЭлектроСвязь" выпускаются по ТУ 3587-008-93497588-2016
Расшифровка маркировки кабелей типа
СЛ-ОКМБ, СЛ-ОКПБ, ОКМБ и ОКПБ
| СЛ | - | ОК | М | Б | - | 01 | НУ | - | 8 | Е3 | - | 2.5 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Допустимое растягивающее усилие, кН
нг-LS – низкое дымо- и газовыделение (для СЛ-ОЭК) +2х2,5 – количество и сечение жил (для СЛ-ОЭК) 200°С – с термостойкими ОВ на температуру 200°С - для геофизических (ГОК…) | ||||||||||||||
| Тип оптоволокна: М5 – многомодовое для длин волн 850 нм и 1300 нм. 50/125 мкм (рекомендации МСЭ-Т G.651.1) М6 – многомодовое для длин волн 850 нм и 1300 нм. 62,5/125 мкм Е2 – одномодовое с нулевой дисперсией на длине волны 1310 нм (МСЭ-Т G.652; МСЭ-Т G.657) Е3 – одномодовое со смещенной нулевой дисперсией в область 1550 (МСЭ-Т G.653) Е4 – одномодовое со смещенной длиной волны отсечки (МСЭ-Т G.654) Е5 – одномодовое волокно с ненулевой дисперсией, смещенной в область 1550 нм (МСЭ-Т G.655) Е6 – одномодовое волокно с ненулевой дисперсией для WDM (МСЭ-Т G.656) Е7 – одномодовое ОВ не чувствительное к потерям на изгибе (МСЭ-Т G.657) | ||||||||||||||
| Количество оптических волокон
2х2 - обозначает разбивку волокон по модулям | ||||||||||||||
| Материал внешней оболочки Н – не распространяет горение Г – не выделяет галогеносодержащих веществ LS – ПЭ, не содержащий галогенов с пониженным дымо- и газовыделением НУ – устойчив к воздействию ультрафиолетового излучения ПЭ – оболочка из светостойкого ПЭ !!! – символы отсутствуют в подвесных кабелях (ОКПЦ) | ||||||||||||||
| Индекс исполнения: 01 – Гибкая стальная трубка, внутри ОВ от 1 до 4-х, броня – стальные канатные проволоки ГОСТ 3069 02 – то же, но с количеством волокон от 1 до 12 03 – то же, но броня – стальные канатные проволоки ГОСТ 3062 Д2 - овальное сечение, два стеклопрутка вокруг модуля → ОКПЦ-Д2-… 1/1 - количество стержней / количество модулей → СЛ-ОКДМ !!! – символы отсутствуют в кабелях с полимерной трубкой (ОКПБ) и в подвесных кабелях (ОКПЦ) | ||||||||||||||
| Б – Бронированный
2Б – двойной провлочный повив | ||||||||||||||
| М – Малогабаритный
П – Центральный полимерный модуль ПЦ – для Подвеса с Центральной трубкой ДМ – Диэлектрический стержень и модуль → СЛ-ОКДМ | ||||||||||||||
| ОК – Оптический Кабель
ГОК – Геофизический ОК, предназначен для нефтяных и газовых скважин | ||||||||||||||
| СЛ – СтарЛинк (ООО«НПП СТАРЛИНК»)
СЛ-ОЭК – Опто-Электрический Кабель → Кострукция и параметры !!! – без "СЛ" производство "КабельЭлектроСвязь" | ||||||||||||||
Рисунки сечений и подробное описание некоторых кабелей разработанных ООО «НПП СТАРЛИНК» есть на отдельных страницах:
• Оптоэлектрический СЛ-ОЭК → Кострукция и параметры кабелей типа СЛ-ОЭК-ОКМБ
• 8-образный для подвеса с центральной трубкой → Оптический кабель СЛ-ОКПЦ-…
• Дроп-кабель, овального сечения → Оптические кабели СЛ-ОКПЦ-Д2-…
• Распределительный → Оптические кабели СЛ-ОКДМ-1/1- … и СЛ-ОКДМ-1/2- …
Конструкция оптических кабелей типа
СЛ-ОКМБ и СЛ-ОКПБ (ОКМБ и ОКПБ)

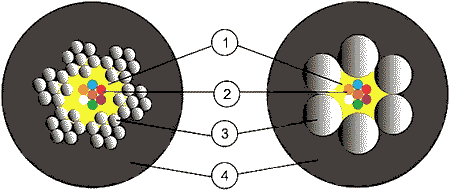

СЛ-ОКМБ-01, 02 СЛ-ОКМБ-03
1 – Гидрофобный заполнитель
2 – Оптическое волокно
3 – Броня из стальной оцинкованой проволоки
4 – Защитная полимерная оболочка
Конструкция оптических кабелей типа
СЛ-ОКПБ и ОКПБ
1 – Оптическое волокно
2 – Гидрофобный заполнитель
3 – Броня из стальной оцинкованой проволоки
4 – Центральный полимерный модуль
5 – Защитная полимерная оболочка
Параметры и особенности кабелей СЛ-ОКПБ и ОКПБ
описаны внизу страницы
| Маркировка | СЛ-ОКМБ-01 ОКМБ-01 | СЛ-ОКМБ-02 ОКМБ-02 | СЛ-ОКМБ-03 ОКМБ-03 |
| Количество волокон | 1-4 | 1-12 | 1-12 |
| Тип волокон | Возможно использование волокон любого типа | ||
| Конструкция модуля | Гибкая стальная трубка, внутри которой располагаются оптические волокна, свободное пространство заполнено внутримодульным гидрофобом. В качестве брони используются стальные канатные проволоки ГОСТ 3069 | Стальная трубка, внутри которой располагаются оптические волокна, свободное пространство заполнено внутримодульным гидрофобом. В качестве брони используются стальные канатные проволоки ГОСТ 3062 | |
| Внешняя оболочка | обычный шланговый полиэтилен; светостойкий ПЭ; ПЭ, не поддерживающий горение; безгалогенный компаунд с низким дымовыделением; фторопласт | ||
| Внешний диаметр кабеля | 3,6 – 4,1 мм | 4,5-5,1 мм | 4,2-5,2 мм |
| Масса 1 км. кабеля | до 28 кг. | 45-62 кг. | 39-79 кг. |
Стойкость к внешним воздействующим факторам
| Маркировка | СЛ-ОКМБ-01 ОКМБ-01 | СЛ-ОКМБ-02 ОКМБ-02 | СЛ-ОКМБ-03 ОКМБ-03 |
| Натяжение перемотки | Не менее 500 Н | Не менее 500 Н | Не менее 1000 Н |
| Минимальный радиус изгиба (монтаж) | 30 мм | 40 мм | 70 мм |
| Минимальный радиус изгиба (эксплуатация) | 50 мм | 70 мм | 100 мм |
| Максимальное количество изгибов | При указанном допустимом радиусе не ограничено | ||
| Растагивающее усилие (монтаж) | 1500 Н (в зависимости от диаметра брони) | 2500 Н | 3500-8050 Н (в зависимости от диаметра брони) |
| Растягивающее усилие (эксплуатация) | 1200 Н (в зависимости от диаметра брони) | 1500 Н | 2500-7000 Н (в зависимости от диаметра брони) |
| Раздавливающее усилие | 5000Н/10см | 5000 Н/10см | 8000-10000 Н/10см |
| Прочность на удар | однократный удар до 100g; многократный – до 40g | ||
| Стойкость к удару | до 10 Дж | ||
| Изгибоустойчивость | При указанном допустимом радиусе не ограничено | При указанном допустимом радиусе не ограничено | |
| Температура прокладки | от – 10°C до +70°C (в зависимости от оболочки) | от – 10°C до +70°C (в зависимости от оболочки) | от – 10°C до +70°C (в зависимости от оболочки) |
| Рабочая температура * | от – 60°C до +70(до +260)°C | от – 60°C до +70°C | от – 60°C до +70°C |
| Температура хранения | от – 60°C до +70°C | от – 60°C до +70°C | от – 60°C до +70°C |
* Температура кабеля здесь указана для случая применения в качестве полимерной защитной оболочки полиэтилена.
В кабеле могут использоваться высокотемпературные оптические волокна. Могут быть использованы высокотемпературные полимерные оболочки, например, фторопластовые. Температура эксплуатации кабеля может составлять до +85°C при замене защитной полимерной оболочки из полиэтилена на другие, а со специальным волокнами и оболочкой увеличивается до +260°C.
Оптические кабели с центральным полимерным модулем СЛ-ОКПБ / ОКПБ
Далее представлены данные для двух модификаций до 5 кН до 7 кН (в маркировке последние цифры 5,0 и 7,0 соответственно)
| Параметр\модификация | до 5 кН | до 7 кН |
|---|---|---|
| Количество волокон | от 2 до 8 | от 8 до 16 |
| Масса кабеля | 79 кг/км | 89 кг/км |
| Диаметр по оболочке | 7,5 мм | |
| Рабочая температура | -60 – +70 | |
Особенности:
В кабеле СЛ-ОКПБ используется гибкая броня из 12 стальных оцинкованных канатных проволок прочностью 1770 Н/мм² расположенных вокруг полимерного модуля со свободно уложенными волокнами.
Рисунки сечений и подробное описание некоторых кабелей выпускаемой фирмой ООО «НПП СТАРЛИНК» есть на отдельных страницах:
• Оптоэлектрический СЛ-ОЭК → Кострукция и параметры кабелей типа СЛ-ОЭК-ОКМБ
• 8-образный для подвеса с центральной трубкой → Оптический кабель СЛ-ОКПЦ-…
• Дроп-кабель, овального сечения → Оптические кабели СЛ-ОКПЦ-Д2-…
• Распределительный → Оптические кабели СЛ-ОКДМ-1/1- … и СЛ-ОКДМ-1/2- …
.
