Справочник по маркировке, назначению и конструктивным особенностям оптических (оптоволоконных) кабелей связи производства Российской Федерации, Украины и Белоруссии
C 2016 года по этой же системе маркообразования ОВ-кабели стала выпускать компания "КабельЭлектроСвязь". В отличие от «СтарЛинк» такие кабели производятся без букв "СЛ" в маркировке. В январе 2017 года компания "КабельЭлектроСвязь" обзавелась сертификатами на свою продукцию, так что всё вполне официально. Но так как маркообразование кабельной продукции у них по сути не поменялось, то всё на этой же странице.

Опто-электрические кабели
СЛ-ОЭК-...

Разнообразие маркировок оптоволоконных кабелей всё увеличивается. Кампания "СтарЛинк" увеличила ассортимент выпускаемой продукции и добавила к фирменному "СЛ" в маркировке нового кабеля "ОЭК" - опто-электрический кабель. Маркообразование аналогично оптоволоконной со страницы Расшифровка маркировки кабелей типа СЛ-ОКМБ и СЛ-ОКПБ.

После "СЛ" - "ОЭК" и в конце марки вместо допустимого растягивающего усилия указывается количество и сечение медных электрических жил.

Конструкция кабеля СЛ-ОЭК-ОКМБ-03НУ-4е2нг-LS+2х2,5

Опто-электрический кабель с 4 одномодовыми волокнами и двумя электрическими жилами, сечением 2,5 мм², на напряжение до 220 В, силу тока до 13А. Конструкция на основе бронированного оптического кабеля СЛ-ОКМБ-03нг-LS-4Е2-3,5; имеющим свою ПВХ оболочку, не поддерживающую горение.

Применяется в системах видеонаблюдения, сигнализации и связи, для питания удалённых устройств и передачи информации по оптическим волокнам.

Может прокладываться в кабельную канализацию, по чердакам и подъездам, вдоль периметров ограждений и т.п.

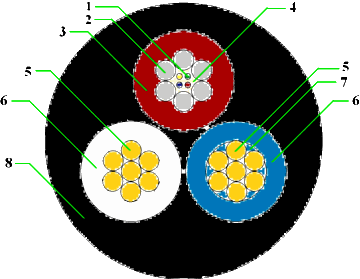

Конструкция СЛ-ОЭК-ОКМБ (сечение)
Конструкция СЛ-ОЭК-ОКМБ (сечение)

№ Обозн.Наименование
элементов
конструкции
Материал
элементов
конструкции,
размеры
РазмерыСечение, мм²
Вес, кг
1Оптические волокнаКварцевые одномодовые ОВ в тонком лаковомпокрытииd=245 мкм
N = 4 шт
1 кг
2Бронированный модульСтальные проволоки диаметром 0,6 ммd= 2.45 мм   3.3 мм²
25кг
3Оболочка бронированного модуляПВХ нг(А)-LSD=4,0мм9.5
8,74 кг
4ЗаполнительВнутримодульный гидрофобный наполнитель-По требованию
5Электрические жилы Медная проволока, 7 шт х 0,67ммd=1,8 мм 2,5мм²
22,3 х 2=44,6 кг
6Изоляция электрических жилПВХ нг(А)-LSD из 4,0 мм
t=0,6-0,8 мм
5х2=10 кг
7ЗаполнительМежмодульный гидрофобный наполнитель или тальк-по требованию
8ОболочкаНУ -Полиэтилен стойкий к ультрафиолету и неподдерживающий горениеDн=11,0мм
=1,0-1,4 мм
51,9 мм²
47,8 кг

Вес -145 кг / км. Диаметр внешней оболочки - 11 мм.

Внешний вид опто-электрического кабеля

Внешний вид опто-электрического кабеля СЛ-ОЭК-ОКМБ

Стойкость к внешним воздействующим факторам:
Допустимое рабочее усилие при растяжении … … … … … … до 2,5кН
Раздавливающая нагрузка … … … … … … … … … … … … до 0,5 кН /10см
Минимальный радиус изгиба … … … … … … … … … … … … 200 мм
Температурный диапазон … … … … … … … … … … … … от +70 до -60°С

Поставка осуществляется строительными длинами до 600 м на кабельных барабанах диаметром от 60 до 80 см.


СЛ-ОЭК-П-НУ-(4Е2-3,5)+2х1,0)

Конструкция СЛ-ОЭК-П-НУ (сечение)
Конструкция СЛ-ОЭК-П-НУ-(4Е2-3,5)+2х1,0) (сечение)

Особенности конструкции: Плоский подвесной оптоэлектрический кабель с 4 одномодовыми волокнами и двумя электрическими медными жилами, сечением 1,0 мм², рассчитанными на напряжение до 220 В, силу тока до 6 А. Конструкция на основе бронированного оптического кабеля СЛ-ОКМБ 03НУ-4Е2-3,5.

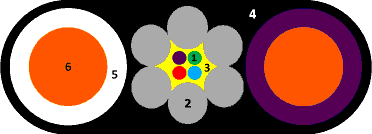

На рисунке: 1 - оптические волокна. 2 - броня из стальной оцинкованной проволоки. 3 - гидрофоб.4 -полиэтиленовая оболочка. 5 - изоляция медных жил.6 - медные жилы.

Основные характеристики:
Количество ооптических волокон: 1-4.
Тип волокон: 652, диаметр 245 мкм.
Масса кабеля: 80,6 кг/км.
Габариты кабеля: 4х8 мм.
Допустимый радиус изгиба: 50 мм
Допустимое усилие на сжатие: до 3 кН / 10 см.
Допустимое усилие на растяжение: 3,5 кН.
Допустимая длина пролета для подвеса: 100 м.
Рабочая температура: -60 - +70°С.
Оболочка, не поддерживающая горение.
Оболочка, устойчивая к УФ-лучам.

Рекомендуемое применение: Применяется для подвеса, горизонтальной и вертикальной прокладки в системах видеонаблюдения, сигнализации и связи, для питания удалённых устройств малой и средней мощности и одновременной передачи информации по одномодовым оптическим волокнам.

Внешний вид опто-электрического кабеля

Внешний вид опто-электрического кабеля СЛ-ОЭК-П-НУ-(4Е2-3,5)+2х1,0)
