Справочник по маркировке, назначению и конструктивным особенностям оптических (оптоволоконных) кабелей связи производства Российской Федерации, Украины и Белоруссии
Оптический кабель СЛ-ОКПЦ-…
Принцип маркообразования этого типа кабелей разобран на странице → Расшифровка маркировки кабелей типа СЛ-ОКМБ и СЛ-ОКПБ
Оптический Кабель 8-образный для подвеса с центральной трубкой (силовой элемент – стальной канат). Рекомендуется для подвеса на опорах линий связи, уличного освещения и между зданиями

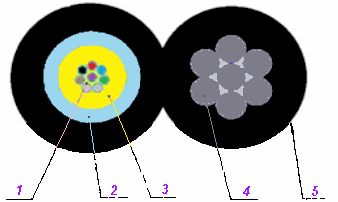

1 – оптические волокна
2 – полимерный модуль
3 - гидрофобный заполнитель
4 - несущий элемент (стальной канат)
5 – оболочка из ПЭ высокой плотности
Конструкция СЛ-ОКПЦ (сечение)
Конструктивные параметры кабелей СЛ-ОКПЦ-…
| Марка кабеля | Количество волокон | Масса кабеля, кг/км | Размеры по оболочке, мм | Допустимый радиус изгиба, мм |
Допустимое усилие на растяжение, кН |
|---|---|---|---|---|---|
| СЛ-ОКПЦ-4Е2-2,7 | 4 | 44 | 4,5 х 8,0 | 90 | 2,7 |
| СЛ-ОКПЦ-4Е2-3,6 | 4 | 49 | 4,95 х 8,5 | 95 | 3,6 |
| СЛ-ОКПЦ-8Е2-3,2 | 8 | 49 | 4,95 х 8,5 | 95 | 3,6 |
| СЛ-ОКПЦ-16Е2-6,0 | 16 | 69 | 5,5 х 10,0 | 110 | 6,0 |
Для всех кабелей марки, выпускаемых на июнь 2014 года:
Тип волокон — G652 C.D., диаметр 245 мкм,
Производитель волокон — Fujikura, Япония
Допустимое усилие на сжатие — 3 кН / 10 см
Рабочая температура: -60 … +70°С
Оболочка — ПНД высокой плотности, стойкий к ультрафиолетовому излучению.
В кабеле СЛ-ОКПЦ-8Е2-3,2 в качестве силового элемента используется стальной канат из 7 стальных оцинкованных канатных проволок прочностью 1770-2190 Н /мм², заключённый в оболочку из полиэтилена высокой плотности.
______
НПП «Старлинк»
Выпускается по ТУ-3587-001-75276046-2013
Принцип маркообразования этого типа кабелей разобран на странице → Расшифровка маркировки кабелей типа СЛ-ОКМБ и СЛ-ОКПБ
.
