Точность и применимость традиционных способов электромагнитной локации ограничена глубинами примерно 8 метров. Ниже этой глубины трудно локализовать пик сигнала зонда, а погрешность измерения глубины становиться недопустимой.
Однако, некоторые скважины необходимо бурить глубже 8 метров, например, на глубине 12 метров при пересечении рек или каналов для того, чтобы опуститься ниже основания стальных кавальер.
В настоящее время для решения таких задач разработана тщательно продуманная система зонд/приемник, обеспечивающая локацию, измерение глубины и получение необходимой информации для управления процессом бурения. В таких системах приемник имеет специальную антенную решетку и встроенный компьютер для анализа сигнала зонда.
Система предназначена для использования в больших буровых машинах. Зонд, включающий в себя блок батарей, датчики и электронные схемы, разработан как часть буровой головки.
Передача и прием сигналов на расстояниях свыше 8 метров требует максимально высокой чувствительности антенны и схемы обработки сигналов. Любые сильные помехи на частоте передачи снижают возможности системы и она становится неработоспособной.
В связи с этим, зонд/приемник могут работать с определенными низкочастотными сигналами. Перед началом бурения приемник используется для поиска помех и идентификации их частот в зоне бурения.
При бурении приемник переключают в частотную область, свободную от помех.
Процедура контроля перемещения бура подобна той, которая применяется в информационных системах зонд/приемник/показывающий прибор, устанавливаемых в традиционный буровой инструмент.
Необходима постоянная регистрация направления и глубины бурения. Вопервых, эта информация может приобрести особую ценность в случае повреждения существующих коммуникаций или поверхности дорог с асфальтовым покрытием. Во вторых, она необходима владельцам трубопроводных линий или кабелей для формирования отчетов и т.п.

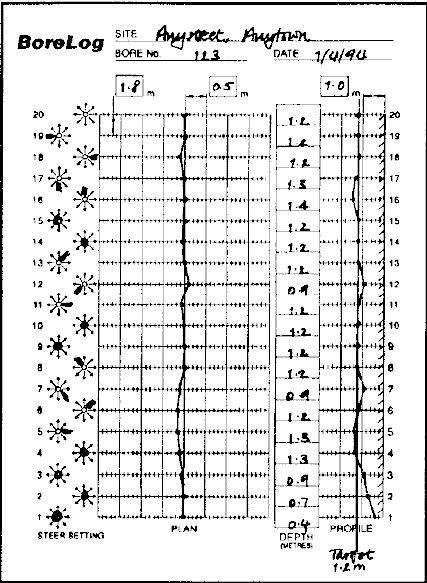

Представленная форма DataBore (данные бурения) представляет собой идеальный формат для подробной регистрации информации о процессе бурения.
Кроме того, информация из приемника может быть занесена в устройство записи данных и затем использована для графического представления данных на картах и чертежах участка бурения. При этом, может быть выполнено сравнение действительного, измеренного положения скважины с ее положением по плану.
