1.7 Углубленная теория

Дополнительные вопросы теории и разъяснение методов локации и поиска повреждений подземных кабелей и труб. Материалы этого раздела предназначены для использования техниками или специалистами, для которых локация подземных труб и кабелей является основной частью их ежедневной работы.

1.7.1 Двойная антенна
1.7.2 Максимальное расстояние детектирования сигнала генератора
1.7.3 Точность электромагнитных локаторов
1.7.4 Измерение тока
1.7.5 Распознавание направления тока
1.7.6 Поиск повреждений защитной оболочки кабелей

1.7.1 Двойная антенна

Детектирование отдельного проводника, находящегося под землей и расположенного в "чистом" поле, может быть легко выполнено с использованием прибора с одной антенной. Однако, в реальных условиях подземные кабели и трубы находятся рядом с другими линиями, в частности над силовыми кабелями или другими источниками электромагнитных помех. Использование приборов с одной антенной в этих ситуациях может привести к серьезным ошибкам, а влияние помех может сделать работу локаторов неэффективной.

Локаторы с двойными антеннами в значительной степени вытеснили приборы с одной антенной, исключая, пожалуй, самые простые и недорогие приборы. Прием сигнала в двух точках антенны имеет значительные преимущества:

Подавление помех: Существенным преимуществом приема сигнала двумя антеннами заключается в возможности сравнения и анализа их выходных сигналов. Сравнение и подавление всех сигналов, которые превышают по уровню сигнал нижней антенны, позволяют приборам с двойной антенной получать высокие результаты в зонах, где влияние помех приводит к неэффективности использования локаторов с одной антенной.

Пассивный режим радиоприема: Система с двойной антенной также обеспечивает возможность локализации проводников, вторично отражающих низкочастотный радиосигнал. Эта энергия проникает в грунт и вторично отражается подземными линиями, действующими как антенны.

Система с двумя антеннами подавляет атмосферные сигналы, равные по уровню и принимаемые каждой из антенн, и пропускает только слабый вторично отраженный сигнал, который воспринимается нижней антенной.

Влияние формы сигнала отклика на точность локации.

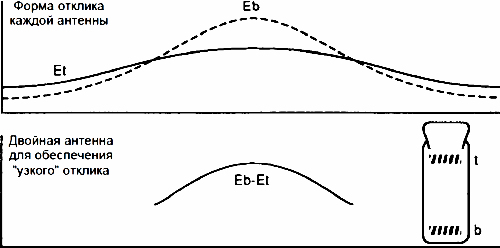

В разделе 1.6.5 рассмотрены вопросы приема сигналов антеннами. Каждая из антенн системы с двумя антеннами принимает один и тот же сигнал, но на разном расстоянии от источника. Поэтому уровень этого сигнала, принимаемого обоими антеннам, различен.

Электронные схемы более простых для использования локаторов обеспечивают сравнение сигналов антенн и позволяют определять лишь, на сколько Eb превышает Et для формирования сигнала пользователю.

В более сложных приборах пользователю предоставляется информация как о форме сигнала отклика, так и о величине пика. Эти локаторы обычно обеспечивают визуальную индикацию, а также звуковой сигнал как и у более простых локаторов.
