Импульсный метод из презентаций SEBA KMT:
Принцип измерительной техники отражения (рефлектометрия)
Принцип импульсных измерений кабеля
Скорость распространения электрической волны
Скорость импульса, коэффициент отражения и расстояние до повреждения в кабелях
→ Коэффициент отражения при импульсном методе
Различные типы повреждений и их рефлектограммы (теория)
Теория методов кабельных измерений от SEBA KMT. Скачать

Коэффициент отражения при импульсном методе

Коэффициент отражения

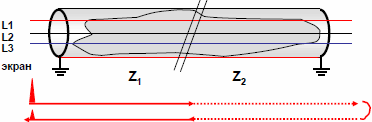

Схематичная линия и рефлектограмма

.

формула коэффициента отражения

r - Коэффициент отражения

US - Исходный сигнал

UR - Отраженный сигнал

формула коэффициента отражения

Z1 - Волновое сопротивление первого проводника

Z2 - Волновое сопротивление второго проводника

Коэффициент отражения - короткое замыкание
Схематичная линия короткое замыкание


Рассчёт отражения при коротком замыкании

Короткое замыкание: ZX = → r = -1 отрицательное отражение

Предварительная локализация отраженного отраженного (эхо) импульса

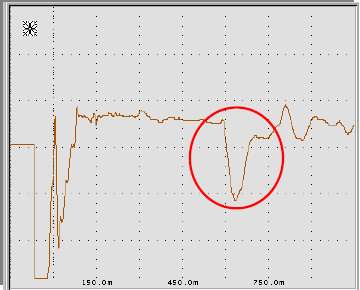

рефлектограмма при коротком замыкании

Короткое замыкание Zx = 0
Коэффициент отражения - свободный конец
Схематичная линия свободный конец


Рассчёт отражения при обрыве
Предварительная локализация отраженного (эхо) импульса

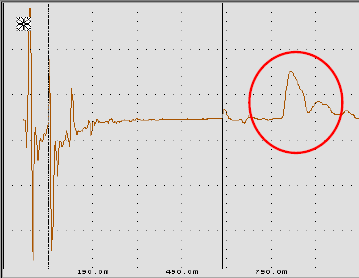

рефлектограмма при обрыве

Свободный конец Zx = ∞

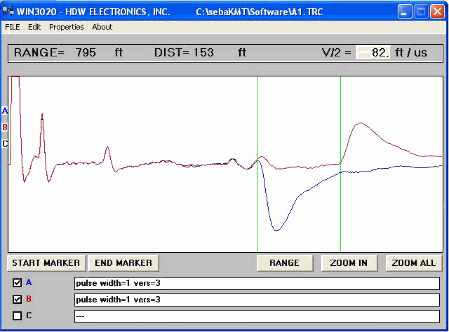

Типичные картины отражения (измеренные)
рефлектограмма при коротком замыкании и обрыве
Коэффициент отражения - окончание проводника с волновым сопротивлением
Схематичная линия с сопротивлением


Рассчёт отражения с соротивлением z Нет отражения

.

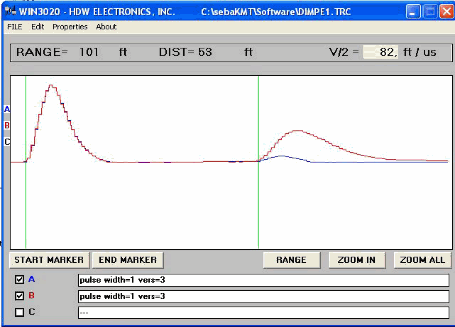

Пример рефлектограммы окончание проводника с волновым сопротивлением

Коэффициент отражения (арифметический пример)
Схематичная рефлектограмма

1. Проводники с различным волновым сопротивлением (напр. разные типы кабеля)

Рассчёт отражённого импульса на разных типах кабеля

2. Проводники с омическими повреждениями (напр. повреждение изоляции)

Рассчёт отражённого импульса при повреждении изоляции

Коэффициент отражения при различных сопротивлениях неисправностей и волновом сопротивлении

Параллельные неисправности

R Ohm0.5 1251020501002005001000
Z=20 r%959183665033169521
Z=60 r%98969385756037231353
Z=120 r%999896928575543723105

Формула отражённых параллельных неисправностей

Продольные неисправности

R Ohm20001000500200100502010521
Z=20 r%98969283715533201153
Z=60 r%948980624529148421
Z=120 r%8980674529178421

Формула отражённых продольных неисправностей

Из презентаций к приборам SEBA KMT
"Основы измерительной техники отражения" 2007г

Далее вольный перевод теории по теме Различные типы повреждений и их рефлектограммы (теория)
