Из презентаций к приборам SEBA KMT
"Основы измерительной техники отражения" 2007г

Импульсный метод из презентаций SEBA KMT:
→ Принцип измерительной техники отражения (рефлектометрия)
Принцип импульсных измерений кабеля
Скорость распространения электрической волны
Скорость импульса, коэффициент отражения и расстояние до повреждения в кабелях
Коэффициент отражения при импульсном методе
Различные типы повреждений и их рефлектограммы (теория)
Теория методов кабельных измерений от SEBA KMT. Скачать

Принцип измерительной техники отражения (рефлектометрия)

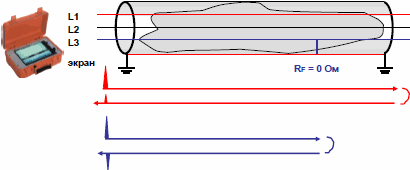

Рефлектометр (TDR) работает по принципу радиолокатора. Посланный в кабель импульс отражается в каждом изменении импеданса и возвращается к рефлектометру. По времени и скорости распространения v/2 может определяться удаление.

Принципип работы рефлектометра

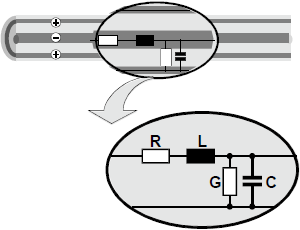

Модель электрического проводника / схема замещения
Разрез проводника
Модель электрического проводника / схема замещения


R ... Распределенное сопротивление
L ... Распределенная индуктивность
G ... Проводимость изоляции
C ... Межпроводниковая емкость

Модель электрического проводника / волновое сопротивление
схема замещения электрического проводника

Омическое сопротивление ошибки зависит от R и G.


Волновое сопротивление Z проводника зависит от L и C.


Общая формула для расчета волнового сопротивления проводника: формула волнового сопротивления проводника


Упрощенная формула для высоких частот (например для импульса): формула волнового сопротивления для высоких частот

.

Зависимость волнового сопротивления от толщины и длины проводника
Отражение при волновом сопротивлении

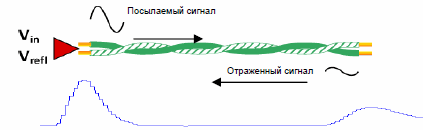

Схематичная рефлектограмма без неоднородностей


Изменения импеданца нет – нет отражения

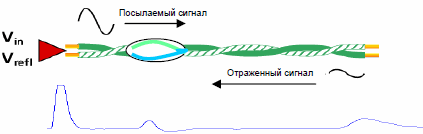

Схематичная рефлектограмма с малой неоднородностью


Незначительное изменение импеданца – незначительное отражение

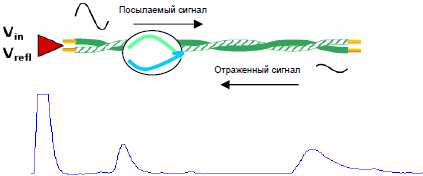

рефлектограмма с большой неоднородностью


Отчетливое изменение импеданца – отражение отчётливое, дающее основание для выводов

Из презентаций к приборам SEBA KMT
"Основы измерительной техники отражения" 2007г

Далее вольный перевод англоязычного файла из той же презентации: "Basics and Application Of the Pulse-Echo-Method" от той же SEBA. То же самое, но больше текста и меньше картинок на странице Принцип импульсных измерений кабеля

Тема импульсных измерений раскрыта также на страницах
Импульсный метод измерения кабеля
Коэффициент укорочения
Коэффициент укорочения кабеля и скорость импульса в кабеле.
