Из презентаций к приборам SEBA KMT
"Основы измерительной техники отражения" 2007г

Импульсный метод из презентаций SEBA KMT:
Принцип измерительной техники отражения (рефлектометрия)
Принцип импульсных измерений кабеля
→ Скорость распространения электрической волны
Скорость импульса, коэффициент отражения и расстояние до повреждения в кабелях
Коэффициент отражения при импульсном методе
Различные типы повреждений и их рефлектограммы (теория)
Теория методов кабельных измерений от SEBA KMT. Скачать

Скорость распространения электрической волны

Скорость распространения электрической волны

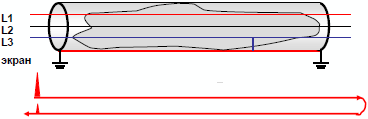

Схематичная линия и рефлектограмма

.

ДиэлектрикЗначения ε.rel Формула скорости сигнала в проводникеV - Скорость распространения электрической волны
C - Скорость света(300m/.s)
ε.rel - Относ. Диэлектрич. Коэффиц.
Вакуум
Иск. Матер.
Вода
1
2 до 4
81

 Зависимость диэлектрического коэффициента от сопротивления и скорости
Формула волнового сопротивленияZ - Волновое сопротивление
L - Индуктивность проводника
C - Емкость проводн.

C ~ ε.rel
Скорость распространения - изменения
Схематичная линия и рефлектограмма

Скорость распространения зависит от:

• волнового сопротивления (импеданц)
• диэлектрика, например-другой цвет изоляции
• старение кабеля
• температуры влажность (вода в кабеле примерно v/2 = примерно 65 м / микросек
• положение жил в кабеле (кабель связи)
• производителя кабеля (состав изоляционного материала)

Таблица V/2 для кабелей энергетики и телекоммуникаций
Тип кабеля
(по VDE)
ИзоляцияДиэл. пост.
є • rel
V/2
м/микросек
Величина разброса
A-2YF(L)2Y
A-2Y(St)2Y
A-02Y(LCo)2Y
A-PMbc
A-PWE2Y
PE/ПЕ
PE/ПЕ
Schaum-Pe/ПЕ пенистый
Papier-Masse/Бум.мас.
Papier-Masse/Бум.мас.
2.3
2.3
1.7
1.6
1.6
94
100
116
112(118)
118
мала
мала
мала
110-126
110-126
NAEKBA
NAKBA
NAKLEY
NAHEKB
NAKEBA
Papier-Masse/Бум.мас.
Papier-Masse/Бум.мас.
Papier-Masse/Бум.мас.
Papier-Masse/Бум.мас.
Papier-Masse/Бум.мас.
3.5
3.5
3.5
3.5
3.5
80
80
80
80
80
77-83
77-85
77-83
77-83
77-83
NKBA
NKLEY
NAYY
NAYCWY
NYY
Papier-Masse/Бум.мас.
Papier-Masse/Бум.мас
PVC/ПВХ
PVC/ПВХ
PVC/ПВХ
3.5
3.5
5.0
5.0
5.0
80
80
78
75
78
77-85
77-83
70-82
69-78
70-82
NYCWY
NA2XY
NA2XSY
NA2XSYV
NA2XS(F)2Y
PVC/ПВХ
VPE/СПЕ-ПВХ
VPE/СПЕ-ПВХ
VPE/СПЕ-ПВХ
VPE/СПЕ-ПВХ
5.0
2.3
2.3
2.3
2.3
75
85
85
85
85
69-78
мала
82-86
82-86
82-86
N2XSYVPE/СПЕ-ПВХ2.38582-86

Эта же таблица с пересчётом v/2 на более привычный на постсоветском пространстве коэфициент укорочения
на странице → Коэффициент укорочения кабеля и скорость импульса в кабеле

Время распространения и длина проводника
Схематичная линия и рефлектограмма
формула длины проводника от времени половина скорости распространения - половина скорости распространения

V - Скорость распространения электрической волны

tx - Время пробега импульса до конца проводника и обратно

lx - Длина проводника

Время распространения и длина проводника

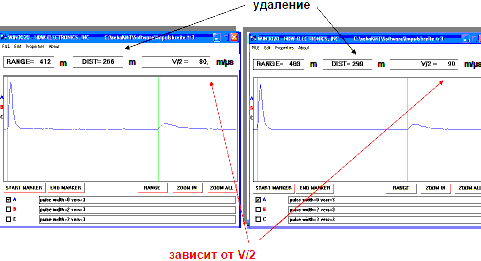

Время распространения и измеренная длина проводника

Из презентаций к приборам SEBA KMT
"Основы измерительной техники отражения" 2007г

Далее Скорость импульса, коэффициент отражения и расстояние до повреждения в кабелях
