9.4. Включение кабелей в оконечные устройства

9.4.1. Включение одночетверочных и многопарных кабелей в оконечные кабельные устройства производят в мастерской. В кабельный ящик (УКС, УКП), распределительную коробку или бокс включают конец кабеля определенной емкости.

9.4.2. В распределительные коробки включают кабели марок ТПП4эп0, ТПВ и ТГ емкостью 10 пар, а в кабельные ящики (УКС, УКП) - кабели этих марок емкостью 10 или 20 пар.

В кабельные боксы БКТ включают кабели марок ТПП4эп0, ТГ емкостью до 100 пар.

В кабельные боксы БМ с плинтами ПН-10 включают кабели типа ТЗ, а в боксы БМ с плинтами ПЭ-6 - кабели типов МКС и КСПП.

В кабельные воронки включают кабели марки ПРППМ.

9.4.3. У кабеля перед включением в оконечное кабельное устройство измеряют сопротивление изоляции жил и проверяют их на обрыв и сообщение между собой и экраном. Затем с конца кабеля удаляют оболочку на длине, превышающей длину бокса или кабельного ящика на 20 - 30 см, а для распределительной коробки - на длине 20 - 25 см. Обнаженный пучок жил перевязывают возле обреза оболочки миткалевой лентой или суровыми нитками (шпагатом).

9.4.4. Конец кабеля вводят через втулку внутрь бокса (коробки, кабельного ящика) так, чтобы обрез оболочки кабеля выступал на 3 - 5 мм за внутреннюю кромку втулки. Если кабель слишком свободно входит во втулку, то его на длине втулки обматывают несколькими слоями липкой пластмассовой ленты.

У кабелей со свинцовой оболочкой ее припаивают к втулке припоем ПОССу-30-2, а у кабелей с пластмассовой оболочкой место стыка обматывают 5 - 6 слоями липкой полиэтиленовой (кабель ТПП4эп0) или поливинилхлоридной (кабель ТПВ) лентой; экранную проволоку припаивают к втулке или подключают к специальной "земляной" клемме (у пластмассовых распределительных коробок).

9.4.5. Заделка ввода во втулку кабеля в пластмассовой оболочке может осуществляться при помощи отрезка термоусаживаемой трубки соответствующего диаметра, предварительно надвинутой на конец кабеля, или термоусаживаемой ленты и подклеивающего материала. При фиксированном положении кабеля на участок его, примыкающий к втулке, подматывают полиэтиленовую ленту так, чтобы образовался плавный переход от кабеля к внешней поверхности втулки заподлицо с последней. Термоусаживаемая трубка с подклеивающим слоем надвигается на втулку до упора в корпус оконечного кабельного устройства и осаживается нагревом ее открытым пламенем паяльной лампы или газовой горелки.

9.4.6. Включение многопарного кабеля в оконечные кабельные устройства производят в следующем порядке:

- с кабельного сердечника снимают оболочку и поясную изоляцию (миткалевую, бумажную или пластиковую ленты), а затем разбирают жилы на десятипарные пучки, причем к каждому из них прикрепляют ярлычок с номером десятка, соответствующего номеру плинта. Нумерация плинтов на боксе и распределение десятипарных пучков жил сердечника кабеля по плинтам указаны на рис. 7;

.

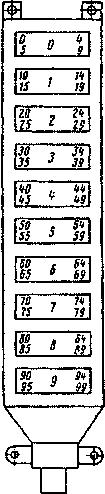

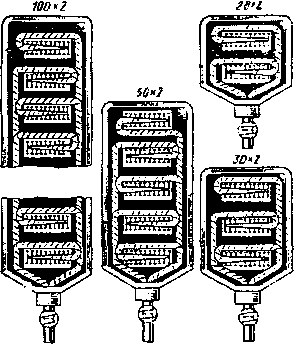

Распределение десятипарных пучков жил по плинтам боксов

Рис. 7. Нумерация плинтов на боксе и распределение десятипарных пучков жил сердечника кабеля по плинтам.

Пример: при зарядке 30-парного бокса (30Б) пучок жил 4x2 центрального повива совместно с пучком жил 6x2 второго повива подается к нулевому плинту (0П); пучок 10x2 первого повива подается к первому плинту (1П), а пучок жил второго повива подается ко второму плинту (2П)

- каждый десятипарный пучок жил, начиная от втулки, перевязывают. Пучки жил с бумажной изоляцией перевязывают суровыми или капроновыми нитками, делая через каждые 20 мм петлевые стежки; пучки жил с полиэтиленовой изоляцией обматывают липкой полиэтиленовой лентой открытой спиралью;

- десятипарные пучки жил разделяют на четные (включая нулевой) и нечетные. Четные пучки, предназначенные для включения в четные плинты, укладывают вертикально в корпус оконечного кабельного устройства по одну сторону ряда плинтов, а нечетные - по другую сторону;

- каждый пучок (кроме верхнего) перед укладкой его для расшивки между перьями плинта обходит плинт сверху вниз, что обеспечивает возможность отвертывания и поворота каждого плинта без нарушения общего монтажа. Верхний пучок может огибать свой плинт как сверху, так и снизу;

- для включения в перья жилы пучка расшивают "елочкой", для чего от пучка отделяют две противоположные пары, которые пожильно раскручивают и отгибают под углом по направлению к перьям. После отгиба жил поверх остального пучка делают очередной стежок ниткой (виток липкой лентой) на расстоянии, равном промежутку между перьями, затем отгибают по направлению к соответствующим перьям жилы следующих пар и так до последней пары пучка. При расшивке пучков в первые зажимы каждой пары следует включать жилы одного цвета. После расшивки каждого пучка лишние концы жил обрезают;

- после удаления изоляции концы жил с некоторым запасом по длине (на случай перезарядки) продевают с внутренней стороны в отверстие на конце пера, поджимают плоскогубцами к его поверхности и припаивают припоем ПОССу-40-2;

- на перья плинтов с проводниками надевают, в зависимости от вида изоляции жил, бумажные или полиэтиленовые гильзы, которые должны быть на 2 мм длиннее перьев;

- в случае применения плинтов с врезными контактами изолированные жилы кабеля устанавливают против разрезных штифтов. Специальным ключом сдавливают жилы в прорези штифтов с одновременным откусыванием излишков жил;

- запасные кабельные пары укладывают до верхнего плинта с запасом 10 см и подвязывают отдельно к верхнему пучку.

9.4.7. По окончании зарядки бокса испытывают включенный кабель на обрыв жил, сообщение их между собой и свинцовой оболочкой или экраном, на парность и измеряют сопротивление изоляции.

9.4.8. В оконечных кабельных устройствах под плинтами, а в боксах и под задней крышкой должны быть проложены тонкие картонные прокладки, предварительно прошпаренные массой МКП и промазанные с обеих сторон битумным лаком.

При зарядке оконечных кабельных устройств кабелем с бумагомассной изоляцией жил последние должны после снятия оболочки и поясной изоляции прошпариваться массой МКП, а корешок бокса должен заливаться массой МКС.

9.4.9. Разделка (расшивка) кабеля и порядок включения его жил в штифты плинтов показаны для распределительных коробок на рис. 8, а для ящиков (УКС, УКП) - на рис. 9.

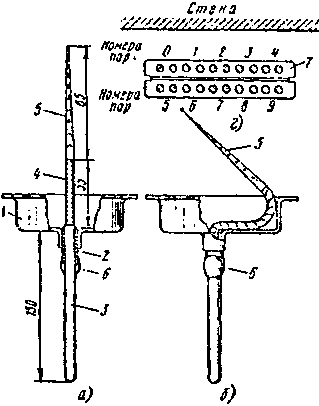

а) ввод в коробку; б) выкладка кабеля; в) расшивка
1 - корпус коробки; 2 - втулка; 3 - кабель; 4 - сердечник кабеля; 5 - жгут расшивки; 6 - заделка ввода во втулку; 7 - плинт

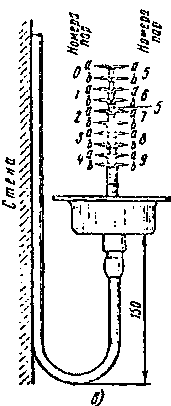

Рис. 8. Разделка кабеля и порядок включения жил в штифты плинта распределительных коробок типа КРТ-10x2 и КРТП-10x2

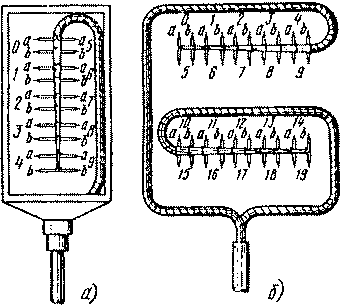

Рис. 9. Расшивка кабеля и включение жил на плинты кабельных ящиков емкостью
а) 10х2; б) 20х2

9.4.10. При вводе одночетверочного кабеля в междугородный экранированный бокс БМ к вводной трубке бокса припаивают свинцовую трубку длиной 150 - 200 мм (отрезок оболочки кабеля ТГ), внутренний диаметр которой на 1 - 1,5 мм больше внешнего диаметра кабеля.

Конец кабеля вводят в бокс через свинцовую трубку на длину 30 см. Затем жилы кабеля припаивают к линейным штифтам боксов, а экранный провод - к экранному штифту (или свободному линейному штифту).

Конец свинцовой трубки плотно зачеканивают на кабеле и обматывают 6 - 8 слоями липкой поливинилхлоридной ленты. Нижнюю часть бокса заливают кабельной массой, нагретой до температуры не выше 90 ºC.

Кабель может быть закреплен в вводной втулке с помощью термоусаживаемой трубки.

9.4.11. Однопарный кабель марки ПРППМ вводят в кабельную воронку через патрубок. Жилы очищают от изоляции и крепят клеммными винтами. На вводе в патрубок кабель уплотняют и крепят липкой пластмассовой лентой.
