ГОСТ 5238-81 Установки проводной связи
Схемы защиты от опасных напряжений и токов, возникающих на линиях
Технические требования

1.Общие положения
2. Защита установок междугородной проводной связи и избирательной железнодорожной связи
2.1. Меры защиты установок проводной связи, включенных в междугородные подземные кабельные линии
2.2. Защита установок междугородной проводной связи и избирательной железнодорожной связи, включенных в воздушные линии
3. Защита оборудования на городских телефонных сетях
4. Защита оборудования на сельских телефонных сетях и на местной железнодорожной связи
5. Защита оборудования на телеграфных сетях
6. Защита технического персонала и абонентов от акустических ударов. Информационные данные

2.2. Защита установок междугородной проводной связи и избирательной железнодорожной связи, включенных в воздушные линии

2.2.1. Аппаратура междугородных телефонных станций и усилительных пунктов, а также оконечных пунктов избирательной железнодорожной связи, включенная в воздушные линии связи, имеющие пересечения с проводами электрической сети напряжением 380/220 В или с контактными сетями трамвая и троллейбуса, должна быть защищена предохранителями и разрядниками по схемам:

- на черт. 1 - при кабельном вводе длиной до 500 м цветной и стальной уплотненных цепей;

- на черт. 2 - при кабельном вводе длиной до 500 м стальной неуплотненной цепи;

- на черт. 3 - при воздушном вводе цветной и стальной уплотненных цепей;

- на черт. 4 - при воздушном вводе стальной неуплотненной цепи.

Если длина кабельного ввода превышает 500 м, разрядники типов Р-35 (черт. 2) и Р-35 с дренажными катушками (черт. 1) на телефонных станциях и усилительных пунктах не включают.

2.2.2. Кабельные вставки на воздушных линиях связи должны быть защищены с обоих концов по схемам:

- на черт. 5 - при цветной и стальной уплотненных цепях;

- на черт. 6 - при стальной неуплотненной цепи.

2.2.3. При наличии опасного влияния линий электропередачи и ЭЖД в схемах защиты на вводе воздушных линий (см. черт. 1- 4),а также защиты кабельных линий (см. черт. 5 и 6) должны быть включены разрядники типа Р-35 или РБ-280.

2.2.4. На подходах воздушных линий к устройствам связи, указанным в пп. 2.2.1 и 2.2.2, между каждым проводом и заземляющим устройством должны быть установлены искровые разрядники типов ИР-7, ИР-10, ИР-15 и ИР-20 по схемам:

- на черт. 7 - на проводах цветных цепей, подвешенных на 1 и 2-й траверсах траверсного профиля ина первых четырех крюках крюкового профиля;

- на черт. 8 - на проводах цветных цепей, подвешенных на 3 и 4-й траверсах траверсного профиля ина всех крюках ниже четвертого крюкового профиля, а также на всех проводах стальных цепей независимо от их расположения.

2.2.5. Запирающие катушки должны быть защищены искровыми разрядниками по схеме на черт. 9, если они установлены в третьих цепях параллельных линий, не заходящих в усилительные пункты.

2.2.6. Телефонные аппараты в пунктах служебной связи, включенные в провода воздушных линий, имеющих пересечение с проводами электрической сети напряжением 380/220 В или с контактными сетями трамвая и троллейбуса, должны быть защищены предохранителямии разрядниками по схеме на черт. 10.

2.2.7. Аппаратура промежуточных пунктов избирательной связи, включенная в провода воздушных линий, имеющих пересечение с проводами электрической сети напряжением 380/220 В или с контактными сетями трамвая и троллейбуса, должна быть защищена предохранителями и разрядниками по схемам:

- на черт. 11 - при воздушном вводе;

- на черт. 12 - при кабельном вводе;

Если длина воздушных линий между пунктами избирательной связи менее 4 км, то включение искровых разрядников типа ИР-15 в схемах черт. 11 и 12 не требуется.

Схема защиты оборудования связи, включенного в воздушные линии при кабельном вводе длиной до 500 м уплотненных цепей
1 - междугородная телефонная станция, УП;
2 - кабельный ввод; 3- кабельная опора;
4 - цветная или стальная уплотненная цепь воздушной линии

Черт. 1

Схема. Защита междугородной проводной и железнодорожной связи при кабельном вводе длиной до 500 м стальной неуплотненной цепи
1 - междугородная телефонная станция, УП;
2 - кабельный ввод; 3- кабельная опора;
4 - стальная цепь воздушной линии

Черт. 2

Схема. Защита междугородной проводной и железнодорожной связи при воздушном вводе цветной и стальной уплотненных цепей
1 - междугородная телефонная станция, УП;
2 - цветная или уплотненнаястальная цепь воздушной линии

Черт. 3

Схема. Защита междугородной проводной и железнодорожной связи при воздушном вводе стальной неуплотненной цепи
1 - междугородная телефонная станция;
2 - неуплотненная стальная цепь воздушной линии

Черт. 4

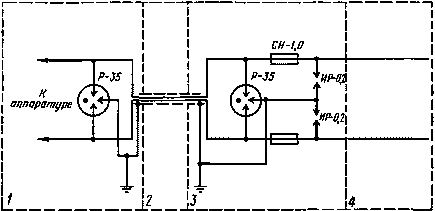

Схема. Защита кабельных вставок на воздушных линиях связи при цветной и стальной уплотненных цепях
1- цветная или уплотненная стальная цепь воздушной линии;
2 -кабельная опора; 3 - кабельная вставка;
4 - кабельная опора;
5 - цветная или уплотненная стальная цепь воздушной линии

Черт. 5

Схема. Защита кабельных вставок на воздушных линиях связи при стальной неуплотненной цепи
1, 5 - стальная неуплотненная цепь воздушной линии;
2, 4 - кабельнаяопора; 3 - кабельная вставка

Черт. 6

Схема. Защита на подходах воздушных линий к устройствам связи на проводах цветных цепей, подвешенных на 1 и 2-й траверсах
1 - междугородная телефонно-телеграфная станция, УП, кабельная опора;
2 -воздушная линия связи

Черт. 7

Схема. Защита на подходах воздушных линий к устройствам связи на проводах цветных цепей, подвешенных на 3 и 4-й траверсах
1- междугородная телефонно-телеграфная станция, УП, кабельная опора;
2- воздушная линия связи

Черт. 8

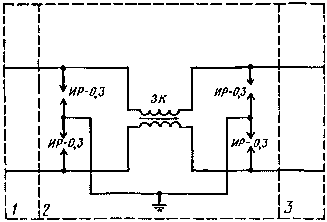

Схема. Защита запирающих катушек искровыми разрядниками - схема
1 - воздушная линия;
2 - пункт установки запирающей катушки;
3 - воздушная линия

Черт. 9

2.2.8. При отсутствии пересечений проводов воздушных линий с проводами электрической сети напряжением 380/220 В и с контактными сетями трамвая и троллейбуса предохранители типа СН-1,0 в схемах на черт. 1 - 4 и 10 - 12 могут быть исключены. В этих случаях вуказанных схемах разрядники типа ИР-0,2 или ИР-0,3 должны быть перенесены на опору, смежную с вводной или кабельной опорой на расстояние не менее 50 м от кабельной (вводной) опоры.

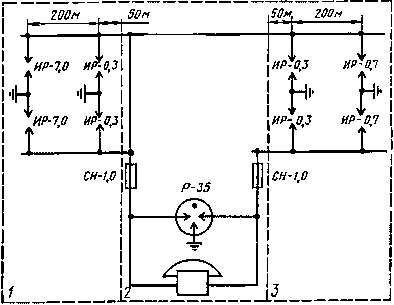

Телефонные аппараты в пунктах служебной связи должны быть защищены предохранителямии разрядниками - схема
1 - воздушная линия;
2 - пункт служебной связи;
3 - воздушная линия

Черт. 10

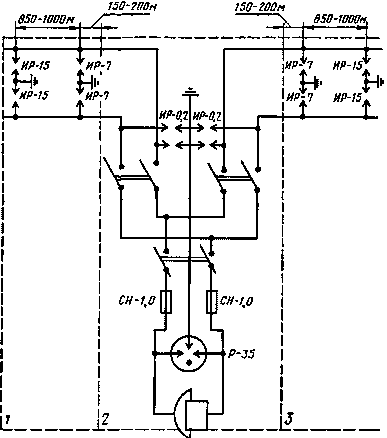

1 - воздушная линия;
2 - промежуточный пункт избирательной связи;
3 - воздушная линия

Черт. 11

2.2.9. Аппаратура уплотнения оконечных и промежуточных усилительных пунктов,включенная в воздушные линии связи и работающая при дистанционном электропитании напряжением 250 - 450 В, а также кабельные вставки на этих цепях должны быть защищены по схемам на черт. 1, 3, 5 с заменой разрядников типа Р-35 на другие разрядники с напряжением погасания не менее 500 В, например, на разрядникитипов Р-64, РВ-1000, РВН-250 и другие.

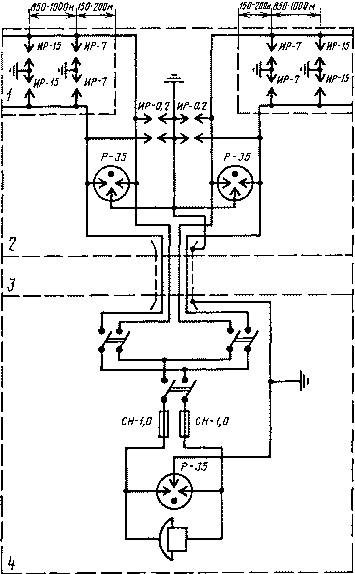

Схема защиты аппаратуры промежуточных пунктов избирательной связи
1- воздушная линия; 2 - вводная опора;
3 - кабельный ввод;
4- промежуточный пункт избирательной связи

Черт. 12

При наличии опасного влияния линий электропередачи или ЭЖД в схемах защиты должны быть дополнительно включены защитные контуры (С = 40 мкФ, L = 3,5 Гн) или соответствующие фильтры, как показано на черт. 13.

2.2.10. Аппаратура систем передачи В-3-3, В-12-3 и других, включенных в цепи воздушных линий связи,должна быть защищена:

а) на подходе воздушной линии искровыми разрядниками по схеме на черт. 7 - на цветных цепях и по схемена черт. 8 -на стальных цепях;

Защитные контуры при наличии опасного влияния линий электропередачи или ЭЖД в схемах защиты
1- междугородная телефонная станция УП;
2 - воздушная линия связи

Черт. 13

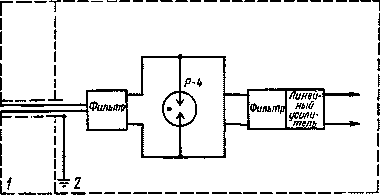

Схема защиты на станции или в усилительном пункте разрядником Р-4
1 -кабельный ввод;
2 - междугородная телефонная станция

Черт. 14

б) на кабельной опоре разрядниками и предохранителями по схеме на черт. 1 - на цветных и стальных цепях;

в) на станции или в усилительном пункте разрядником Р-4 и фильтрами согласно черт. 14.

(Измененная редакция, Изм. №2).

2.2.11. В схемах на черт. 1 - 6 и 10 - 12 должны применяться разрядники типа Р-35. Применяемые ранее разрядники типа Р-350 могут быть оставлены.
