ГОСТ 5238-81 Установки проводной связи
Схемы защиты от опасных напряжений и токов, возникающих на линиях
Технические требования

1.Общие положения
2. Защита установок междугородной проводной связи и избирательной железнодорожной связи
2.1. Меры защиты установок проводной связи, включенных в междугородные подземные кабельные линии
2.2. Защита установок междугородной проводной связи и избирательной железнодорожной связи, включенных в воздушные линии
3. Защита оборудования на городских телефонных сетях
4. Защита оборудования на сельских телефонных сетях и на местной железнодорожной связи
5. Защита оборудования на телеграфных сетях
6. Защита технического персонала и абонентов от акустических ударов. Информационные данные

5. ЗАЩИТА ОБОРУДОВАНИЯ НА ТЕЛЕГРАФНЫХ СЕТЯХ

5.1. Для аппаратуры телеграфного узла (аппаратура коммутаци и каналов, сообщений, дискретных каналов и др.), а также для абонентских установок, работающих по выделенным каналам илипо отдельным проводам в подземном кабеле связи и по цепям городских телефонных сетей, дополнительная защита от опасных напряжений и токов, возникающих на кабельных линиях, не требуется. Необходимая защита предусматривается:

а) на кабельных линиях согласно пп. 1.11, 2.1.1, 2.1.2;

б) в НУПах и оконечных станциях согласно пп. 1.1, 2.2.9;

в) на вводе воздушных линий согласно п. 2.2.1;

г) на линиях ГТС согласно пп. 3.1 и 3.2.

5.2. Аппаратура телеграфных станций, включенная в однопроводные цепи воздушных линий связи, имеющих пересечение с проводами электрической сети напряжением 380/220 В или с контактными сетями трамвая и троллейбуса, должна быть защищена предохранителями по схемам:

- на черт. 26 - при воздушном вводе;

- на черт. 27 - при кабельном вводе.

5.3. Аппаратура телеграфной станции, находящейся в одном здании с междугородной телефонной станцией, присоединенная к средним точкам линейных трансформаторов телефонных цепей, должна быть защищена только предохранителями по схеме на черт. 28.

5.4. Аппаратура телеграфных станций, включенная в соединительную воздушную линию, идущую в другое здание одного населенного пункта и имеющую пересечение с проводами электрической сети напряжением 380/220 В или контактными сетями трамвая или троллейбуса, должнабыть защищена по схеме на черт. 29.

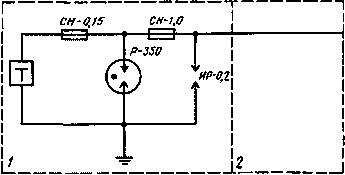

Схема защиты ВЛС, имеющих пересечение с проводами электросети при воздушном вводе
1- телеграфная станция; 2 - телеграфный провод
Черт. 26

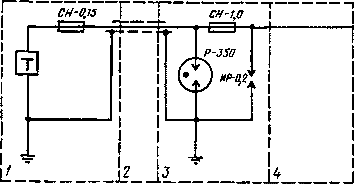

Схема защиты ВЛС, имеющих пересечение с проводами электросети при кабельном вводе
1- телеграфная станция; 2 - кабельный ввод;
3 - кабельнаяопора; 4 - телеграфный провод

Черт. 27

5.5. Аппаратура телеграфной станции, включенная в соединительную кабельную линию, идущую в другое здание одного населенного пункта, должна быть защищена по схеме на черт. 30 и 31 .

5.6. Стальной трос, служащийдля подвески кабеля (см. черт. 31), а также металлическая оболочка кабеля (экран) должны быть заземлены по концам и в промежуточных точках на расстоянии не более 250 м друг от друга.

5.7 . Безопасность обслуживающего персонала телеграфных узлов и абонентских установок при повреждении изоляции токонесущих проводов и узлов, находящихся под напряжением, должна обеспечиваться надежным заземлением корпусов аппаратуры и стоек. Значения сопротивления защитного заземления - по ГОСТ 464.

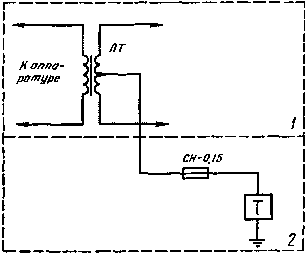

Схема защиты аппаратуры телеграфной станции только предохранителями
1- междугородная станция;
2 - телеграфная станция

Черт. 28

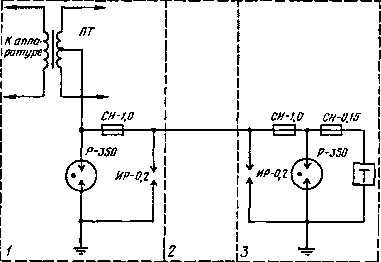

Схема защиты телеграфной станции в соединительную ВЛ имеющую пересечение с электросетью
1- междугородная станция;
2 - воздушная соединительная линия;
3- телеграфная станция

Черт. 29

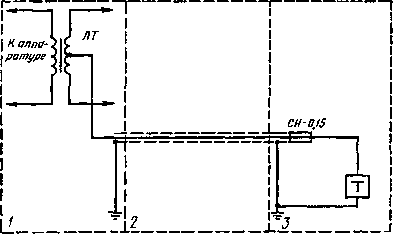

Схема защиты в СЛ идущую в другое здание одного населенного пункта
1- междугородная телефонная станция;
2 - подземная кабельнаялиния;
3 - телеграфная станция

Черт. 30

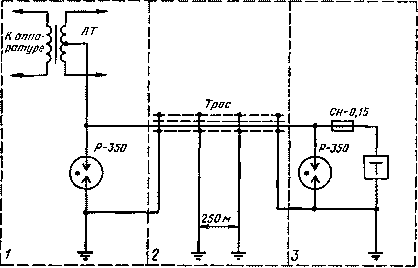

Схема защиты в СЛ идущую в другое здание одного населенного пункта
1- междугородная телефонная станция;
2 - подвесная кабельнаялиния;
3 - телеграфная станция

Черт. 31

5.8. В схемах на черт. 26, 27, 29 и 31 разрядники типа Р-350 могут быть заменены на разрядники типа Р-35, с включениемодного разрядника на два провода или включением его на один провод.

При замене разрядника типа Р-350 на тип Р-35 держатель разрядника должен быть заменен или переделан.
