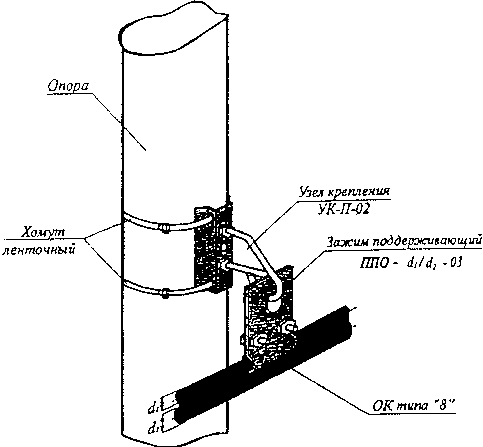

В.17 Схема поддерживающего крепления самонесущего ОК типа "8" на опоре круглого сечения. Схема № 1
| № п.п. | тип | Единица измерения | Количество | Масса, кг | |
| Ед. | Общ. | ||||
| 1 | Узел крепления УК-П-02 | шт. | 1 | 1,6 | 1,6 |
| 2 | Хомут ленточный* (1,5 м×2+2 замка) | к-т | 1 | 0,2 | 0,2 |
| 3 | Зажим поддерживающий ППО-d1/d2-03 | шт. | 1 | * | * |
|
* Данные определяются проектом. Примечание - Рабочая нагрузка УК-П-02 2 кН. | |||||
В.18 Схема поддерживающего крепления самонесущего ОК типа "8" и шкафа для размещения муфты с запасом кабеля на опоре круглого сечения. Схема № 2 (для пролетов длиной до 30 м)
| № п.п. | Наименование, тип | Единица измерения | Количество | Масса, кг | |
| Ед. | Общ. | ||||
| 1 | Узел крепления УК-П-01 | шт. | 1 | 0,616 | 0,616 |
| 2 | Хомут ленточный* (3,0 м×1+1 замок) | шт. | 1 | 0,4 | 0,4 |
| 3 | Зажим поддерживающий ППО-d1/d2-03 | шт. | 1 | * | * |
* Данные определяются проектом. Примечание - Рабочая нагрузка УК-П-01 0,5 кН. | |||||
