Фотографии оптоволокна

Фотография, надеюсь, понравиться тем, кто ожидает стекла привычной хрупкости.

Здесь изображено стандартное одномодовое волокно. То самое, 125 мкм кварцевого стекла, использующееся повсеместно. Из-за лакового покрытия оптоволокно способно выдерживать изгибы радиусом в 5 мм (хорошо видно на рисунке). Свет, а значит и сигнал через такой изгиб, увы, уже не проходит.

Стеклу позволяет быть гибким малая толщина (125 мкм) и лак
Фото со страниц
• Производство оптоволокна. Вытяжка оптоволокна из преформы
• Оптоволокно: виды, применение, фотографии

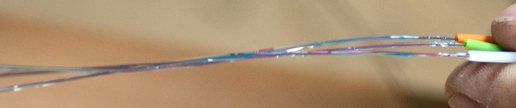

Оптоволокно в кабельных модулях по 4 штуки в каждом. На фото заметен оставшийся на волокнах гидрофоб

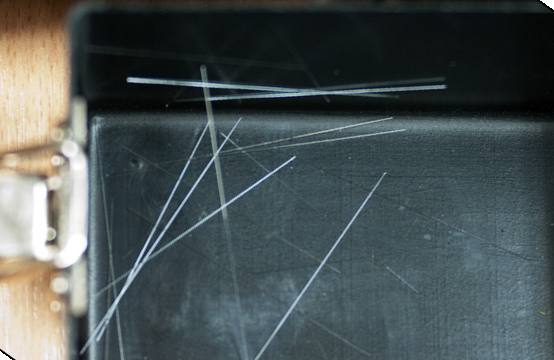

Кусочки оптических волокон остатки очищенного от лака волокна (125 мкм) после скалывателя
Фото со страницы Оптоволокно: виды, применение, фотографии

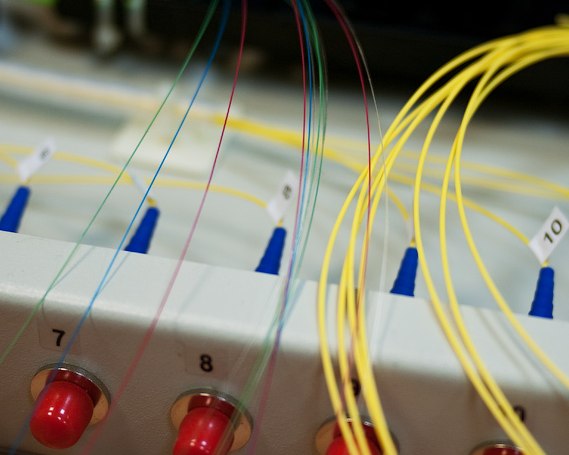

Оптоволокно в лаковом покрытии (250 мкм) и, жёлтое, в полимерном (900 мкм). На заднем плане оптоволоконный кросс с установленными коннекторами. Фото со страницы Оптоволокно: виды, применение, фотографии

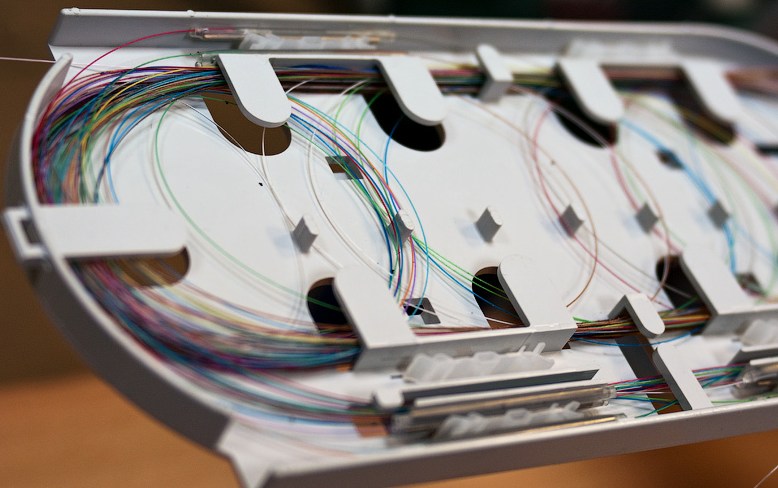

Оптическое волокно в муфте при её монтаже. Волокна укладываются аккуратно с максимальными радиусами изгиба. В специальные зажимы помещаются оптоволоконные гильзы (КДЗС).

Фото также размещено на странице Оптоволокно: виды, применение, фотографии
