5.1.1. Поперечная невыравненность сердечников волокон

В данном случае предполагается, что волокна одинакового диаметра смещены на расстояние d, в остальном выравнивание совершенно, как показано на рис. 5.1. Для простого анализе наихудшего случая предполагается, что мощность равномерно распределена по сердечнику волокна.

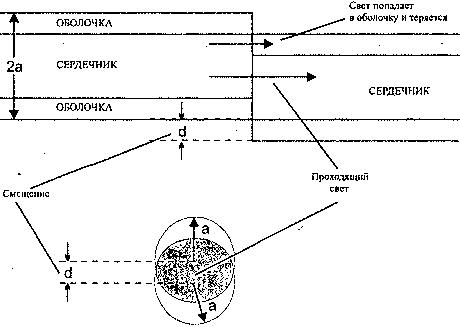

Рис. 5.1. Поперечное смещение волокон

Эффективность пропускания η вычисляется из отношения площади перекрытия к площадь сердечника. Для небольших смещений, где d меньше 20% радиуса сердечника, η можно приблизительно вычислить так:

η = 1- (2d/θa),

Затухание =10 log {1 - (2d/θa)}.

Для этого уравнения на рис. 5.2 приведен график для многомодового волокна со ступенчатым профилем показателя преломления, показывающий, насколько важно в процессе соединения волокон их выравнивание. Для многомодового волокна со ступенчатым профилем предположение о равномерном распределении мощности по волокну не является чрезмерным, но оно переоценивает потери волокон с плавным профилей показателя преломления, в которых распределение мощности менее равномерно и больше сконцентрировано у осей.

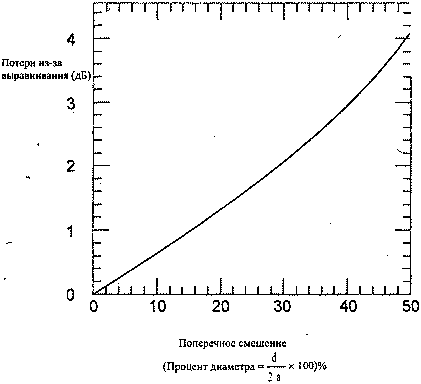

Рис 5.2. Типичные потери в результате поперечного смещения
