4.6.3. Конструкция желобчатого сердечника

Тип конструкции кабеля с желобчатым сердечником (slotted core) использует выдавленный из пластика структурный компонент, окружающий центральный укрепляющий компонент, как показано на рис. 4.4. Слоты сердечника принимают волокна, допуская их радиальные смещения и изолируя их от внешних воздействий. Это минимизирует остаточные напряжения волокон и связанные с ними потери из-за микроизгибов.

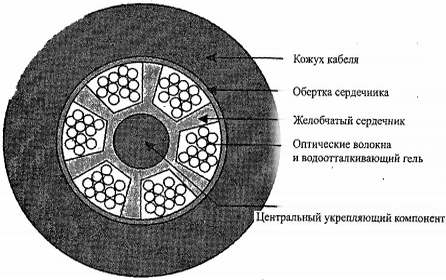

Рис. 4.4. Конструкция кабеля с жело6чатым сердечником

4.6.4. Волокна с плотным буфером

Волокна с плотным буфером (tight buffered) заключены в мягкий пластик, который уменьшает силы, приложенные к волокну, а снаружи обернуты еще одним внешним буфером из более плотного пластика, такого, как нейлон, Hytrel или Tefzel, обеспечивающего физическую защиту. Общее буферное покрытие увеличивает диаметр в пределах от 250 до 1000 микрон и повышает жесткость волокна, предохраняя от микроизгибов. Сегодня чаще всего используются волокна диаметром 900 микрон.

Преимущества кабелей для помещений

• Одноволоконные кабели с плотным буфером, подобные использующимся в соединительных шнурах, не требуют удаления буфера при установке соединителей и предсказуемым образом выравнивают волокно в соединителе.
• Отдельные волокна с плотным буфером могут распределяться из кабеля по различным устройствам без использования коммутационных панелей (хотя это и не самая удачная практика).
• Большее сопротивление давлению и ударам, чем у кабелей со свободным буфером.
• Восходящие кабели используют волокна с плотным буфером для контроля продольного напряжения волокон.
• Кабели с плотным буфером имеют меньшие физические размеры, чем кабели со свободной трубкой для небольшого числа волокон.

Недостатки

• У плотного буфера есть склонность к потерям из-за микроизгибов, поэтому у волокон часто большие потери, чем у кабелей со свободными трубками. Обычно это не представляет проблемы, поскольку используемые в помещениях расстояния небольшие.
• Меньше изоляция волокна от напряжений вследствие изменений температуры.

4.6.5. Ленточная конструкция кабеля

Разновидностью конструкции с плотным буфером является использование ленточного кабеля. Группа покрытых волокон располагается параллельно, а затем заключается в пластик с образованием многоволоконного ленточного кабеля. Отдельные ленты могут содержать от 5 до 12 волокон, а несколько лент могут быть сложены стопкой, образуя ядро кабеля.

Преимущества ленточного кабеля

• Очень высокая плотность волокон.
• Эффективные методики сращивания для соединения нескольких волоконных лент в одну.
• Многоволоконные соединители для соединения лент.

Недостатки

Усилия при установке обычно не распределяются равномерно по ширине ленты, поэтому у отдельных волокон могут быть неуравновешенные напряжения, приводящие к чрезмерным потерям и повреждениям волокон.

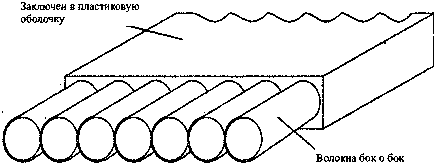

Рис. 4.5. Конструкция ленточного кабеля
