4.6. Волоконный футляр

В главе 3 было показано, что первичное покрытие наносится на волокна при их производстве для предохранения чистой поверхности волокна от механических и химических воздействий. Затем для дальнейшей защиты на волокно наносится вторичное или буферное покрытие. Это либо свободная буферная конструкция, обычно для внешнего использования, либо плотный буфер для использования в помещениях. Эти волоконные футляры показаны на рис. 4.2.

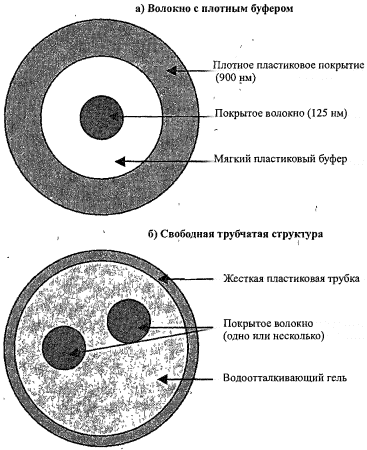

Рис. 4.2. Типы волоконных футляров

4.6.1. Конструкция со свободным буфером

Свободный буфер (loose buffer) с использованием либо конструкции мягкой трубки, либо конструкции желобчатого ядра применяются для большинства внешних приложений, в которых волокна могут подвергнуться воздействию внешних воздействий, таких, как натяжение или сильные изменения температуры. Конструкция со свободным буфером используется в воздушных кабелях, канальных кабелях и кабелях, непосредственно зарываемых в землю.

4.6.2. Конструкция свободной трубки

В конструкции свободной трубки (loose tube) используется твердая, гладкая гибкая трубка, внутренний размер которой значительно больше диаметра волокна. Внутри этой трубки свободным спиральным образом могут размещаться одно или более волокон, так что они могут внутри нее свободно двигаться. Трубка изолирует волокна от любых внешних воздействий, таких, как изменения температуры или изгибающие силы, приложенные к внешней1 структуре. Даже если трубка растянута, на волокна не оказывается воздействие, поскольку они обладают дополнительной длиной и свободно движутся относительно трубки. Трубка обычно заполняется водоотталкивающим компонентом. На рис. 4.3 показано использование конструкции свободной трубки.

Рис. 4.3. Конструкция кабеля в виде свободной трубки

Конструкция свободной трубки может принять в одну трубку до 12 волокон, причем трубки и покрытия волокон окрашивают в различные цвета для обеспечения их идентификации.
