2.8. Факторы, влияющие на производительность традиционных кабелей

Обычные кабели являются хорошим средством для передачи сигнала, но они не совершенны. В идеале сигнал на конце кабеля должен был бы быть таким же, как в его начале. К сожалению, в реальных кабелях этого не наблюдается. Любые сигналы при перемещении через любую среду затухают. Это происходит из-за уменьшения амплитуды сигнала, поскольку среда сопротивляется потоку энергии. Сигналы искажаются, поскольку форма электрического сигнала изменяется с расстоянием. Любая передача содержит компоненты сигнала и шума. Качество сигнала снижается по нескольким причинам, в их числе затухание, наводки (crosstalks) и несогласованность волновых сопротивлений.

2.8.1. Затухание

Обсуждалось в разделе 2.3.2.

2.8.2. Наводки

Наводка (crosstalk) является помехой в виде сигнала от соседнего кабеля или цепи например, сигналы от различных пар витого провода в кабеле, витой пары могут интерферировать друг с другом. Типичной мерой для этой помехи в кабеле с витой парор является наводка на ближнем конце (near-end crosstalk - NEXT), измеряемая в децибелах. Чем больше значение в децибелах, тем меньше наводка и лучше кабель. Дополнительное экранирование между несущим проводом и внешней средой является самым типичные способом снижения эффекта от наводки.

2.8.3. Волновое сопротивление (characteristic jmpedance)

Полное сопротивление (импеданс) кабеля определяется как сопротивление току электрической энергии на определенной частоте. Волновое сопротивление кабеля является значением полного сопротивления, которое характеризует этот определенный кабель. Волновое сопротивление есть полное входное сопротивление кабеля, получаемое при подключении к нему сопротивления нагрузки, равного волновому сопротивлению как показано на рис. 2.18. Такой кабель электрически выглядит как бесконечные и сигналы от его конца не отражаются. Если один кабель подключен к другому с отличнык волновым сопротивлением, сигналы будут отражаться от места их сочленения. Отраженны-сигналы будут интерферировать с сигналами данных, поэтому этого надо избегать, используй кабели с одинаковым волновым сопротивлением.

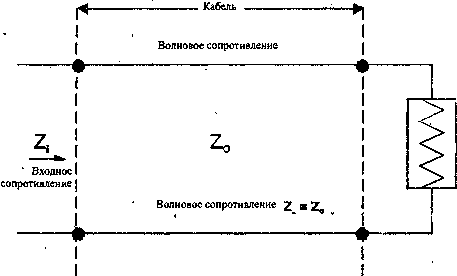

Рис. 2.18. Волновое сопротивление
