2.4. Режимы передачи данных

2.4.1. Направление потока сигналов

Симплекс

Симплексный канал является однонаправленным, позволяющим передавать данные " лишь в одном направлении, как показано на рис. 2.10. Традиционное радиовещание является примером симплексной передачи. Радиостанция передает широковещательную программу, но в ответ ничего не получает от вашего радиоприемника.

Рис. 2.10. Симплексная передача

Это ограничивает использование симплексного канала для передачи данных, поскольку для контроля процесса передачи, подтверждения данных и т. д. требуется постоянный поток данных в обоих направлениях.

Полудуплекс

Полудуплексная передача дает возможность предоставить симплексную связь в обои;, направлениях по, единственному каналу, как показано на рис. 2.11. Здесь передатчик кг станции А посылает данные приемнику на станции В. Когда требуется передаче з обратном направлении, имеет место процедура переключения линии. После этогс передатчик станции - В получает возможность связаться с приемником станции А Задержка при переключении линии снижает передаваемыйтю каналу связи объем данных.

Рис. 2.11. Полудуплексная передача

Полный дуплекс

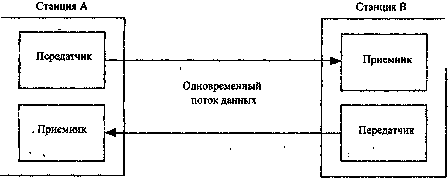

Полнодуплексный канал дает возможность одновременной связи в обоих напоавлениях, как показано на рис. 2.12.

Рис 2.12. Полнодуплексная передача

2.4.2. Синхронизация сигналов цифровых данных

Передача данных зависит от правильного согласования моментов генерации и получения сигналов. Определять, какой элемент данных передается - "1" или "0", приёмник должен в нужные моменты времени. Процесс выбора и поддержания эталонных интервалов времени называется синхронизацией.

Чтобы синхронизировать передачу, передающее и принимающее устройства должны согласовать длину бита (bit time) - длительность используемого элемента кода. Приемнику нужно извлечь переданный синхросигнал, закодированный в полученном потоке данных. Синхронизируя длину бита тактового генератора приемника с длиной бита, закодированной в данных отправителя, приемник может определить нужные моменты времени для демодуляции данных и корректной расшифровки сообщения. Устройства на обоих концах цифрового канала могут синхронизироваться с использованием либо асинхронной, либо синхронной передачи, как описано ниже.
