Ответы на вопросы по эксплуатации кабелей связи
Профессионализмы и «полярность пары». Поиск сообщения
Что такое масса и полярность кроссировки на стандартной паре на плинте! Кабельщики оперируют таким понятием как "масса", что это можно по подробней. и стандартная кросовская пара на плинте, где там минус где плюс и как правильно оперировать этими понятиями?
Сегодня по наряду находили повреждение 45-й пары 6-го бокса, характер (минус по проводу а и b), я человек новый и мне очень быстро объяснили как там чё, я не всё успел запонить, а переспрашивать как то не хотелось, помогите плиз…

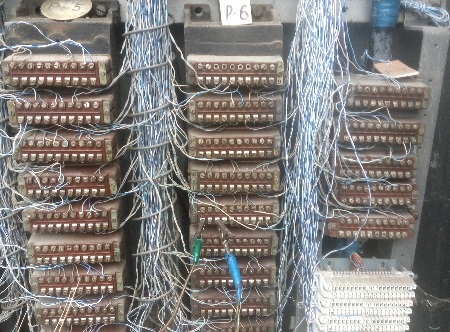

Вобщем 5-плинт, 45-я пара (на фото уже рефлектометр на обнаруженной соседней паре коротышом), но в начале мне дали трубку, и сказали искать наиболее сильный зумер, как именно я забыл немного(((, потом я взял кусок кроссировки, одним концом присоединил к земле, а вторым последовательно на каждую клему пар этого плинта я стал зумером выискивать наиболее сильный щелчёк, это оказалась 1-я клемма 46-й пары (где крокодил локатора справа на фото коим был определён коротыш), а потом уже на рефлектометре kabellux 4t на начале спада амплитуды определил метраж до повреждения, так вот… я не помню каким образом я зумером определил клему пары, то-ли трубка одним крокодилом была подсоединена к 1-й клеме 45-й пары, а вторым заземлена, то-ли как-то по другому, помогите догадаться по логике!
Подключение при измерении сообщения 45 - 46 пары
Кроссировка не имеет полярности - это провод, что включите на одном конце, то появится на другом. Правильно говорить «на паре». → Справка-описание по кроссировке ПКСВ
Телефонная пара в режиме ожидания и при поднятой трубке абонента питается постоянным током. Соответственно на жилах пары есть «+» и «-» питания. «+» на станции заземлён, и в распределительных шкафах он не имеет потенциала. То есть при подключении трубки между заземлением и этим плюсом щелчка в трубке не слышно. Его в ваших краях и называют «масса». Вторая жила пары это питающий "минус" он при подключении трубки с заземлением в наушнике выдаёт громкий щелчок. Его обычно называют «питанием» пары. Об этом → Напряжения на телефонном аппарате…
Насчёт «стандартной пары» это местное название, ведь, так или иначе, стандартно всё. Скорее всего, это понятие в ваших краях отличает обычный номер от спаренных блократоров. В обычном номере чёткое и хорошее питание на одной жиле (-60 Вольт).
Второго вопроса я не понял. Что Вы называете зуммером? Это какое-то приспособление на основе реле, генератор, монтёрская трубка или Вы так называете ответ станции.
То, что вы искали, на сайте описано как «сообщение», то есть как короткое замыкание между жилами разных пар (Виды повреждений изоляции…) Ищется что с чем закоротилось примерно так как вы и описали. В повреждённую пару вводится сигнал в виде щелчков или генератора и этот сигнал ищется трубкой на остальных жилах кабеля. Где громче сигнал там и повреждённая жила. Но методы такого поиска разные, поэтому я затрудняюсь сказать, что делали ваши специалисты.
Сентябрь 2018 г.
Рис.2.Схема проверки монтажа кабеля (прозвонки) кабеля с батареей питания через «землю»
Рис.3. Схема проверки монтажа кабеля (прозвонки) кабеля со станционным питанием через «землю»
Более подробна эта тема разобрана на странице → Прозвонка кабельной линии телефонными трубками
