Применение протекторов при строительстве ВОЛС на опорах ВЛ

→ ? Добрый день.

Вопрос: зачем применяется протектор при монтаже ВОК в зажимах НСО и ПСО. Может есть какое ни будь требование на этот счёт.

Заранее спасибо.

Насчёт "зачем" вопрос непонятный - чтобы было крепко и надёжно, чтобы при штатных и даже нештатных нагрузках не калечилась оболочка кабеля.

Применение протектора в зажимах оговорено в "Правилах проектирования, строительства и эксплуатации ВОЛС на воздушных ЛЭП 110 кВ и выше", в Главе 3.2. Монтаж поддерживающего зажима для ОК.

Монтаж натяжного зажима для ОК, а также рисунки в Приложении 9 Рисунки устройств, приспособлений и схемы для монтажа ОК на ВЛ.

О применении протектора есть так же в "Правилах проектирования, строительства и эксплуатации волоконно-оптических линий связи на воздушных линиях электропередач напряжением 0,4-35 кВ" (СО 153-34.48.519-2002).
→ Глава 2.2 Требования к выбору оксн и арматуры.
→ Раздел Арматура ↓

2.2.14 Для крепления ОКСН на опорах ВЛ должна применяться арматура, рекомендованная к использованию изготовителем ОКСН, которая прошла полный комплекс испытаний с данным типом кабеля; арматура должна соответствовать требованиям ГОСТ 13276 [8].

2.2.15 Конструкции зажимов для подвески и крепления ОКСН на опорах ВЛ не должны приводить к механическим повреждениям наружной оболочки кабеля в течение всего срока его эксплуатации.

2.2.16 Волоконно-оптические линии связи на ВЛ должны быть защищены от воздействия вибрации и пляски проводов.

2.2.17 Для соединения строительных длин ОКСН должны применяться муфты, рекомендованные изготовителем ОКСН, прошедшие полный комплекс испытаний с данным типом кабеля и указанные в экспертном заключении на кабель, утвержденном в установленном порядке.

2.2.18 Прочность заделки ОКСН в натяжном зажиме должна составлять не менее 90% разрывной прочности кабеля.

Прочность заделки ОКСН в поддерживающем зажиме должна исключать проскальзывание кабеля в зажиме при воздействии гололедных и ветровых нагрузок.

2.2.19 Коэффициент запаса прочности линейной арматуры (отношение минимальной разрушающей нагрузки к нормативной нагрузке, воспринимаемой арматурой) должен быть не менее 2,5 при работе ВОЛС-ВЛ в нормальном режиме.

2.2.20 Конструкции предусмотренных в проекте натяжных и поддерживающих зажимов не должны приводить к возникновению коронного разряда при потенциале электрического поля более 12 кВ.

2.2.21 Натяжные и поддерживающие зажимы должны обеспечивать надежную работу ОК в электрическом поле ВЛ. При необходимости для исключения эрозии оболочки кабеля у зажимов допускается установка соответствующих экранирующих устройств

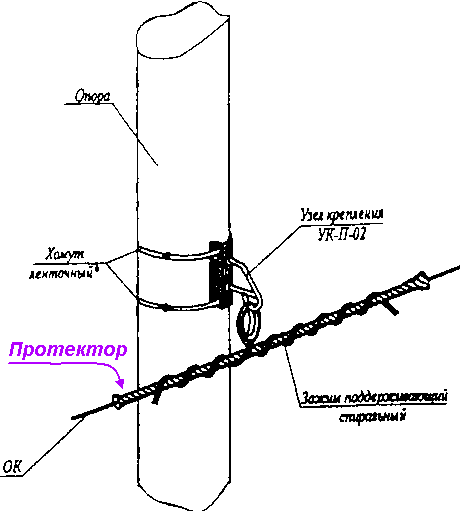

Рисунки этих зажимов (на некоторых из них видны протекторы) в Приложении В этого руководства "Схемы крепления ок на опорах вл". Один из них с дорисовкой подписи ниже

Применение протектора при подвеске ВОЛС на опоры ВЛ

Здравствуйте , спасибо за ответ!
Если точнее то мне необходимо обосновать заказчику применение зажимов НСО и ПСО без протекторов на ВЛ-6кВ с длинной пролетов от 40 до 75 метров.
