Рисунки устройств, приспособлений и схемы для монтажа ОК на ВЛ

П9.1. Приспособление для защиты переходов, пересечений.

П9.2. Принципиальная схема монтажа ОКГТ {оптический кабель, встроенный в грозозащитный трос} на ВЛ.

П9.3. Варианты соединений тросов.

П9.4. Перекладка ОКГТ из раскаточных роликов в поддерживающие зажимы.

П9.5. Навивочная машина со стабилизирующей тележкой.

П9.6. Поворотное устройство с трапами

П9.7. Схема расстановки механизмов и приспособлений на опоре для навивки ОКНН.

П9.8. Схема расстановки механизмов и приспособлений для навивки ОКНН в пролете ВЛ.

П9.9. Анкерное крепление грозотроса с ОК с помощью натяжного спирального зажима.

П9.10. Натяжной спиральный зажим (детали, навиваемые на трос).

П9.11. Поддерживающий спиральный зажим.

П9.12. Нанесение меток на ОКГТ и установка спирального натяжного зажима.

П9.13. Полуанкерное крепление ОК к промежуточной опоре.

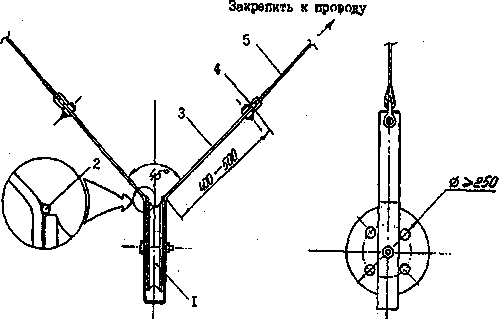

Рис. П9.1. Приспособление для защиты перехода, пересечений.

1 - ролик от блока типа MIP -8,
2 - приваренный стержень диам. 10 мм с округлыми торцами,
3 - стальная полоса шириной 35-40 мм, толщиной 4-5 мм,
4 - скоба СК-7,
5 - полипропиленовый (капроновый) канат диам. 10-12 мм (длина каната выбирается в зависимости от места установки)

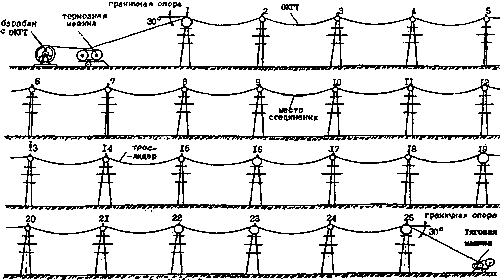

Рис. П9.2. Принципиальная схема монтажа ОКГТ на ВЛ

а) Соединение тягового троса с заменяемым грозотросом или тросом-лидером


б) Соединение тягового троса с заменяемым грозотросом или тросом-лидером, а также соединение заменяемого грозотроса в петлях анкерных опор


в) Соединение троса-лидера с ОКГТ

Рис. П9.3. Варианты соединительных тросов

1 - тяговый трос, 2-соединительное звено, 3 - монтажный чулок 4 - бандаж, 5 - заменяемый грозотрос или трос-лидер, 6 - двойной монтажный чулок, 7 - вертлюг, 8 - ОКГТ

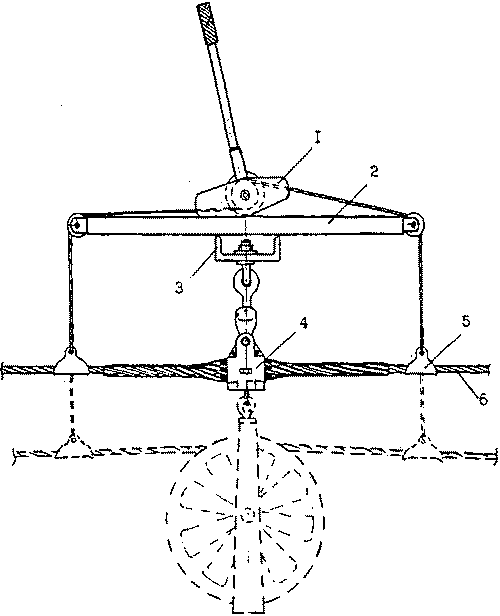

Рис. П9.4. Перекладка ОКГТ из раскаточных роликов и поддерживающие зажимы

1 - ручная лебедка,
2 - монтажная балка,
3 - консоль,
4 - поддерживающий зажим,
5 - лодочка,
6 - ОКГТ

Рис. П9.5. Навивочная машина со стабилизирующей тележкой

1 - навивочная машина,
2 - стабилизирующая тележка,
3 - барабан с ОК,
4 - ОК,
5 - грозотрос,
6 - откидной сектор

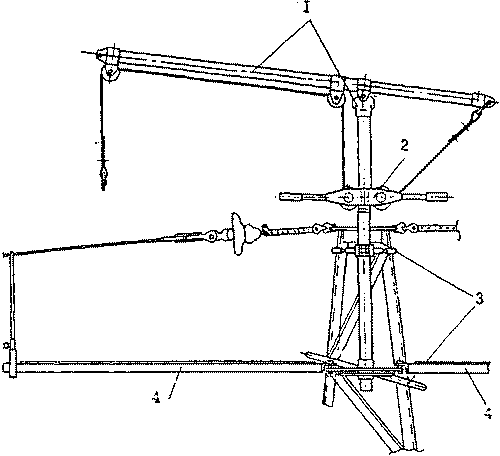

Рис. П9.6. Поворотное устройство с трапами.

1 - поворотная балка,
2 - ручные лебедки,
3 - узлы крепления поворотной балки тросостойки,
4 - трапы

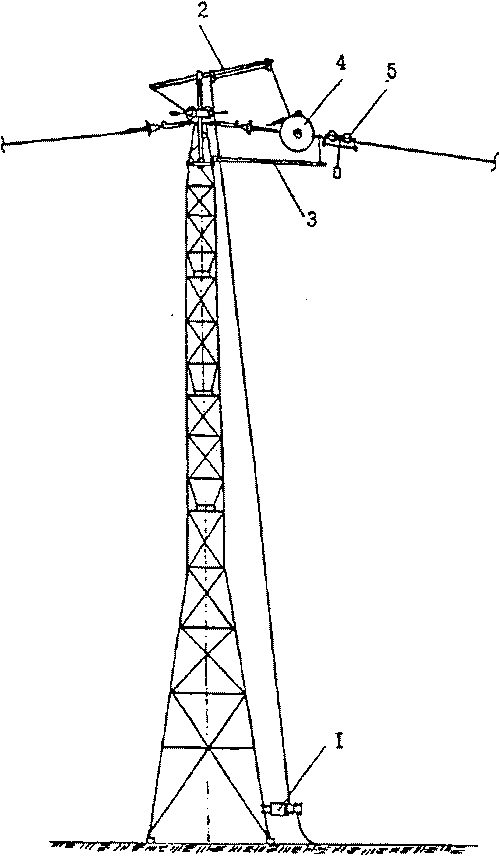

Рис. П9.7. Схема расстановки механизмов и приспособлений на опоре для навивки ОКНН

1 - монтажная лебедка (кабестан),
2 - поворотное устройство,
3 - трап,
4 - навивочная машина,
5 - стабилизирующая тележка

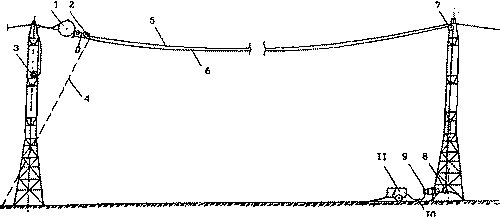

Рис. П9.8 Схема расстановки механизмов и приспособлений для навивки ОКНН в пролете ВЛ

1 - навивочная машина, 2 - стабилизирующая тележка, 3 - ОК, смотанный в бухту на граничной опоре, 4 - тормозной фал, 5 - грозотрос, 6 - тяговый канат, 7 - блок типа MIP -5, 8 - отводной блок, 9 - электрокабестан, 10 - ножной выключатель, 11 - источник 3-х фазного тока напряжением 380 В

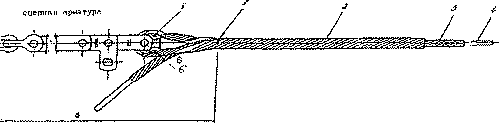

Рис. П9.9. Анкерное крепление грозотроса с ОК с помощью натяжного спирального зажима

1 - цветная метка на натяжном спиральном зажиме - начало его намотки на грозотрос,
2 - натяжной спиральный зажим,
3 - прокладка-протектор,
4 - грозозащитный трос с ОК,
5 - коуш,
6 - шарнир натяжной

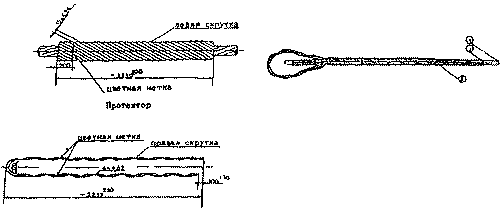

Рис. П9.10. Натяжной спиральный зажим (детали, навиваемые на трос)

1 - трос с волоконно-оптическим кабелем;
2 - протектор (прокладка);
3 - натяжная спираль

а - подушка из неопрена, б - корпус зажима, в - болт, г - защитная обмотка (протектор), д - болт М8, е - заземляющий тросик (шунт)

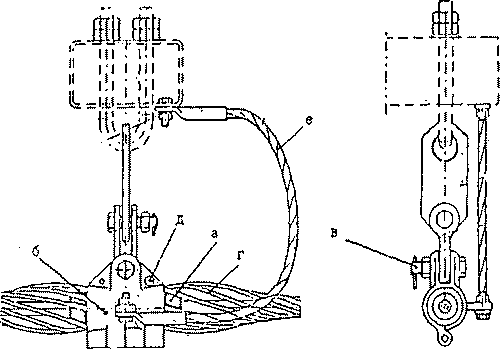

Рис. П9.11. Поддерживающий спиральный зажим

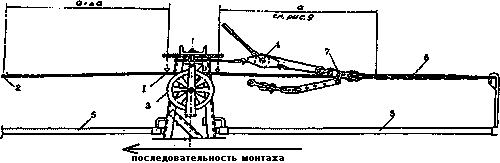

Рис. П9.12. Нанесение меток на ОКГТ и установка спирального натяжного зажима

1 - отметка на ОКГТ от узла крепления к опоре,
2 - отметка начала намотки натяжного зажима (должна совпадать с цветными метками на протекторе и зажиме),
3 - раскаточный ролик, 4 - ручная лебедка, 5 - монтажный трос,
6 - спиральный натяжной зажим, 7 - монтажное звено
а - длина ОКГТ, необходимая для образования петли грозотроса вокруг тросостойки

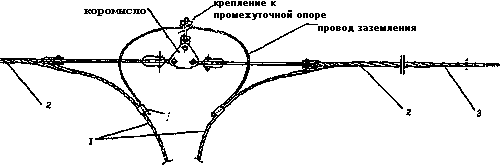

Рис. П9.13. Полуанкерное крепление ОК к промежуточной опоре

1 - грозотрос с ОК,
2 - спиральный натяжной зажим,
3 - спиральная прокладка-протектор
