Фотографии со страницы Сварка оптоволокна ВОЛС. Типы сварочных аппаратов
В настоящее время получили распространение автоматические сварочные аппараты с контролем соединения по конфигурации. Точное совмещение свариваемых ОВ осуществляется встроенными в прибор микровидеокамерами. Юстировка, стыковка и сварка осуществляется под управлением контроллера. Всё происходящее видно на небольшом, иногда цветном, мониторе. Оператору нужно очистить волокно от лака, сколоть и вложить его в зажимы прибора. Иногда требуется выбор программы сварки (если меняется тип ОВ). Далее можно расслабиться и понаблюдать на мониторе как умная машинка двигает волокна. Ещё раз нажать кнопку разрешающую сварку. Прибор сварит и выдаст вероятное по его мнению затухание на сварном стыке. Остаётся вынуть сваренные волокна натянуть на стык гильзу и положить в печку, то же автоматическую. Процесс упрощён до предела, не требует большого опыта и обеспечивает качество стыка до 0,05 дБ.
Более подробное и научное описание типов и принципов работы оптоволоконных сварочных аппаратов на страницах
Сварные соединения волокон (Рефлектометрия оптических волокон) или
Сращивание волокон. Процесс сращивания сваркой (Волоконная оптика. Теория и практика).
.

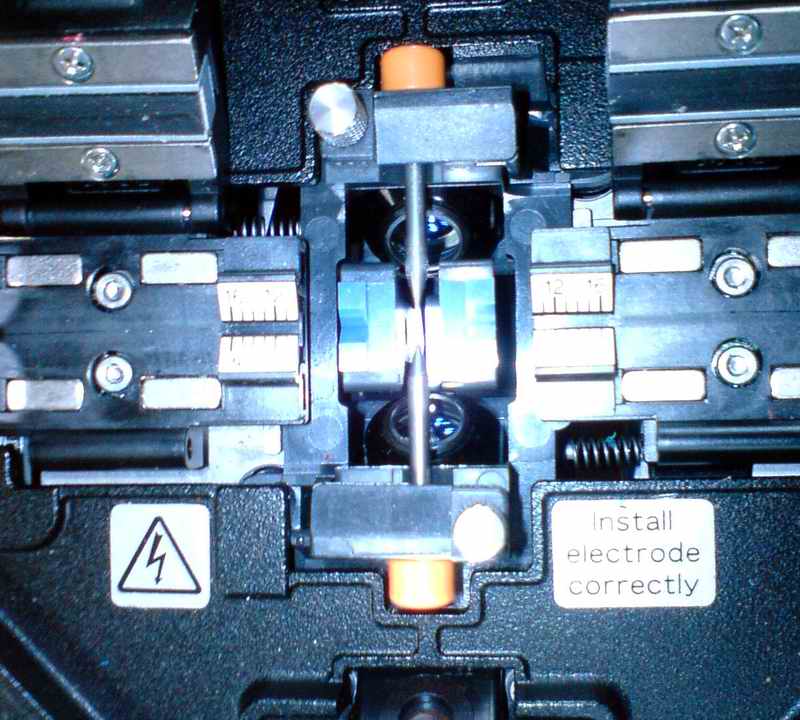

"Сердце" любого сварочника ОВ - электроды и подвижные зажимы
Фото скалывателей на странице Фотографии скалывателя для оптического оволокна

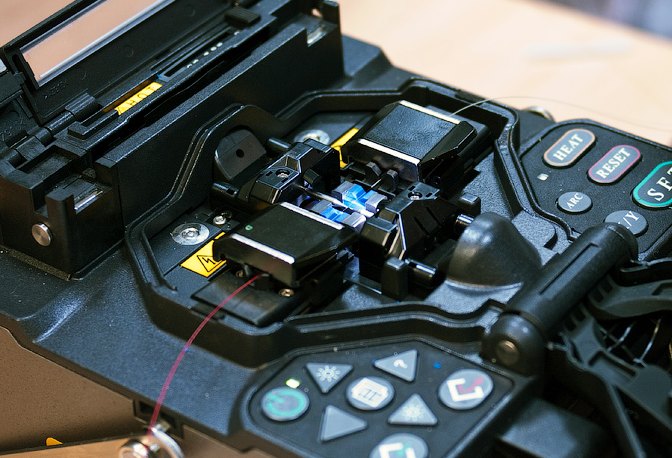

Сварочный аппарат с заложенным в него оптоволокном
Фото оптических волокон размещены на странице Фотографии оптоволокна
Автоматическое выравнивание волокон
и установка их нужную позицию
Сварка оптоволокна электрической дугой
Контроль сварочным аппаратом сваренного стыка
