4.8 Прокладка кабелей связи в защитных пластмассовых трубах (ЗПТ)

4.8.1 Общие положения

4.8.1.1 В последние годы за рубежом и в России внедряется способ прокладки кабелей связи, в большинстве своем оптических, в защитных пластмассовых трубах (ЗПТ), изготовленных из полиэтилена высокой плотности, прокладываемых в грунте.

Важной особенностью этих труб является то, что на их внутреннюю поверхность нанесен антифрикционный слой твердой смазки, обладающей низким коэффициентом трения, что позволяет прокладывать в смонтированных участках труб кабели связи электрические и оптические строительными длинами большой длины - от 2000 до 6000 м.

4.8.1.2 Прокладка (затягивание) кабелей в ЗПТ производится различными способами: вручную, механизированным, а также задувкой сжатым воздухом поршневым и беспоршневым способами, применяемыми для прокладки больших строительных длин оптических кабелей. Способ прокладки кабелей связи в ЗПТ является альтернативным прокладке бронированных кабелей.

По особому заказу ЗПТ могут поставляться с предваритель­но затянутым полиэфирным фалом (заготовкой), а также с затянутым на всю строительную длину кабелем.

4.8.1.3 Способ прокладки кабелей связи в ЗПТ имеет следующие преимущества:

а) так как ЗПТ несет функцию защиты кабелей от механических воздействий, может быть применен кабель облегченной конструкции меньшей стоимости, чем бронированный;

б) имеется возможность прокладки кабелей большими длинами в смонтированных ЗПТ совершенными способами, например, такими, как пневмозадувка кабеля в канал сжатым воздухом, что значительно сокращает количество сростков кабеля и уменьшает суммарную потерю мощности сигналов на их стыках;

в) с учетом перспективы развития связи может быть проложено несколько ЗПТ с последующей прокладкой в них кабелей связи, что в свою очередь увеличивает возможность выполнения больших объемов прокладки кабелей в осенне-летнем строительном сезоне и сокращает трудозатраты при строительстве ВОЛП;

г) в случае ремонта или замены кабеля извлечение его из ЗПТ может быть произведено без значительных материальных затрат и трудоемких мероприятий.

В настоящем разделе приведены основные принципы про­кладки и монтажа ЗПТ и прокладки в них кабелей связи, преимущественно оптических.

С целью внедрения в строительное производство указанного способа разработана и утверждена Минсвязи России "Инструкция по прокладке и монтажу оптического кабеля в ПВП трубах "Silucore", М.: 1998 г. (в дальнейшем "Инструкция... "Silucore").

4.8.2 Технические характеристики ЗПТ с внутренним антифрикционным слоем

4.8.2.1 Типоразмеры ЗПТ с внутренним антифрикционным слоем "Silucore", приведена в таблице 4.3.

4.8.2.2 Физические свойства труб имеют следующие характеристики:

а) устойчивы к воздействию кислот, масел, загрязнению и примесей, находящихся в структуре естественных грунтов;

б) обладают достаточной сопротивляемостью ударным нагрузкам в условиях транспортировки, хранения и строительства;

в) коэффициент трения внутренней поверхности ЗПТ при контакте с поверхностью полиэтиленовой оболочки кабеля составляет менее 0,1;

г) без потери качества ЗПТ выдерживают следующее воздействие температур:

при транспортировании и хранении

(в заводской упаковке) от минус 60 до +65°С;

при эксплуатации от минус 50 до +65°С;

при прокладке и других операциях

с трубой (например, перемотке) от минус 10 до +10°С.

Примечание - Прокладка ЗПТ при температуре ниже минус 10 С должна производиться после их предварительного прогрева;

д) коэффициент линейного расширения ЗПТ 3 • 10-4 • (°К)-1, то есть при изменении температуры на 10° С удлинение трубы длиной 1 м составляет 1,3 мм;

е) минимальный радиус изгиба - не менее десятикратного наружного диаметра ЗПТ;

ж) срок службы - не менее 50 лет.

Таблица 4.3 - Размеры и масса ЗПТ

Типоразмер ЗПТ ммНаружный диаметр, ммТолщина
стенки,
мм
Масса 1 м ЗПТ, кг/м
Масса 1 кг
Типоразмер ЗПТ ммНаружный
диаметр, мм
Толщина
стенки, мм
Масса 1 м3 ЗПТ, кг


макс.мин.мин.макс.макс.мин.мин.макс.
25/21
32/27
32/26
32/25
37/32
37/31
40/35
40/34
25,3
32,3
32,3
32,3
37,3
37,3
40,4
40,4
25,0
32,0
32,0
32,0
37,0
37,0
40,0
40,0
2,0
2,3
2,8
3,3
2,3
2,8
2,3
2,8
2,3
2,7
3,3
3,8
2,7
3,3
2,7
3,3
0,140
0,225
0,260
0,300
0,260
0,305
0,280
0,330
40/33
40/32
50/43
50/42
50/41
63/55
63/53
40,4
40,4
50,5
50,5
50,5
63,6
63,6
40,0
40,0
50,0
50,0
50,0
63,0
63,0
3,3
3,8
3,4
3,9
4,4
3,9
4,9
3,8
4,0
3,9
4,5
5,0
4,5
5,6
0,38
0,46
0,49
0,55
0,61
0,70
0,86

4.8.2.3 Поставка труб производится на барабанах и в бухтах строительными длинами, значения которых приведены в таблице 4.4.

Таблица 4.4 - Строительные длины поставляемых труб

Наружный
диаметр
трубы, мм
Строительные длины, м
на барабанев бухтах
2540004000
3227003000
3720002300
4017502000
5010001100
63600700

4.8.2.4 Рекомендуемые данные по применению ЗПТ по видам прокладки приведены в таблице 4.5.

Таблица 4.5 - Применение ЗПТ в зависимости от диаметра кабеля

Типоразмер ЗПТ, мм/ммМакс, диаметр вводимого кабеля, мм
25/219
32/2712
32/2612
32/2512
37/3214
37/3114
40/3515
40/3415
40/3315
40/3215
50/4320
50/4220

4.8.3 Общие рекомендации по выбору кабелей

4.8.3.1 Оптические кабели, предназначенные для прокладки в ЗПТ, должны, предпочтительно, иметь следующие оптимальные физические параметры, влияющие в значительной степени на длину прокладки кабеля пневмопроходкой:

а) иметь наружную оболочку из полиэтилена средней или высокой плотности с целью обеспечения низкого коэффициента трения между кабелем и каналом;

б) диаметр выбираемого кабеля не должен быть больше, чем половина диаметра ЗПТ (см. данные таблицы 4.5). Применение кабелей большего диаметра, вследствие чего длина прокладки может резко сократиться, следует допускать в исключительных случаях;

в) масса ОК должна быть минимальной, в основном, в пределах от 0,1 до 0,3 кг/пог.м;

г) жесткость кабеля должна быть низкой (преимущественно в пределах от 1 до 3 Нм²;

д) допустимое растягивающее усилие ОК должно быть не менее 1,0 кН.

4.8.3.2 Емкость, оптические и другие характеристики оптической линии задаются на начальной стадии разработки проекта ВОЛС. Наряду с этим при выборе конструкции оптического кабеля для прокладки в ЗПТ рекомендуется:

а) применять, преимущественно, небронированные кабели, т. е. кабели облегченной конструкции, как обеспечивающие технически эффективное и экономически рациональное строительство при достаточно высоком уровне эксплуатационной надежности линии связи;

б) применять однотипные (унифицированные) по конструкции или близкие по механическим и геометрическим параметрам ОК.

4.8.4 Подготовительные работы

4.8.4.1 Подготовительные работы включают в себя:

а) изучение проектной документации;

б) обследование трассы прокладки ЗПТ на местности;

в) проведение входного контроля поступивших строительных длин ЗПТ, кабелей и материалов для их монтажа;

г) подготовка машин и механизмов для прокладки труб в грунте, а также инструмента, приспособлений и тяговых средств (кабельных машин, лебедок, УЗК) для прокладки труб в каналах кабельной канализации.

Порядок выполнения подготовительных работ приведен в начале настоящего раздела.

4.8.5 Прокладка ЗПТ в грунте

4.8.5.1 Прокладка труб в грунте может производиться двумя способами: с помощью кабелеукладчика и в отрытую траншею.

Технология прокладки ЗПТ кабелеукладчиком аналогична прокладке бронированных кабелей связи с выполнением следующих дополнительных требований:

а) конструкция кабелеукладчика должна обеспечивать плавный проход ЗПТ через кассету, которая должна быть, как минимум, от 10 до 15 мм шире, чем размеры одной или двух укладываемых рядом ЗПТ. Должен также обеспечиваться допускаемый Радиус изгиба ЗПТ - не менее их десятикратного диаметра;

б) нож и кассета должны обеспечивать ровное заглаживание дна прорези грунта во избежание повреждения трубы выступающими камнями или другими грунтовыми включениями.

4.8.5.2 Прокладка ЗПТ в траншее производится аналогично прокладке в траншее кабелей связи.

4.8.5.3 Устройство переходов прокладываемых ЗПТ через автомобильные, железные дороги, водные преграды и подземные коммуникации осуществляют аналогично устройству переходов при прокладке кабелей связи через указанные препятствия, приеденные в разделе 2 настоящего "Руководства...".

4.8.6 Прокладка ЗПТ в каналах кабельной канализации

4.8.6.1 Прокладка ЗПТ в каналах кабельной канализации аналогична технологии прокладки ЗПТ, приведенной в этом разделе.

4.8.7 Монтаж (соединение) ЗПТ

4.8.7.1 Соединение ЗПТ производят с помощью пластиковых, металлических, электросварных или компенсирующих муфт, поставляемых изготовителем ЗПТ.

Соединение труб указанными способами осуществляют с применением специальных инструментов и муфт, поставляемых поставщиком ЗПТ. Технологическая последовательность соединения труб приведена в разделе 8 "Инструкции...Silicore".

4.8.8 Прокладка кабеля связи в проложенных ЗПТ

4.8.8.1 Прокладку кабелей связи в ЗПТ на коротких участках трассы производят вручную и механизированными способами – с помощью кабельной машины и лебедок. При этом перед прокладкой производят заготовку канала. Протяженность прокладки ограничивается пределом трения оболочки кабеля о внутреннюю поверхность кабелевода и, как следствие этого, допустимым растягивающим усилием на кабель. Технические операции заготовки канала и прокладки кабеля аналогичны приведенным в этом разделе.

4.8.8.2 Основным способом прокладки ОК в ЗПТ является пневмозадувка.

Способ поршневой пневмозадувки основан на воздействии силы затягивания, создаваемой давлением сжатого воздуха на поршень, закрепленный на кабеле.

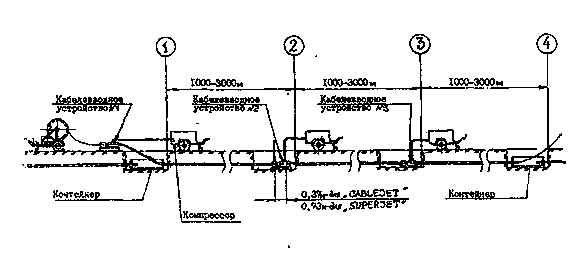

Примерная схема установки кабелеводных устройств пока­зана на рисунке 4.19, а их комплектация - в таблице 4.6.

При прокладке ОК необходимо обеспечить технологический запас кабелей для монтажа муфт:

а) при прокладке в кабелеводах в грунте - 15 м с каждой стороны;

б) в кабельной канализации: 8 м -при монтаже в кабельной машине и 5 м - при монтаже в колодце.

Схема установки кабелевводных устройств в каскад.Прокладка кабеля связи
Рисунок 4.19 Схема установки кабелевводных устройств в каскад

Таблица 4.6 - Технические данные кабелеводных устройств "Cablejet/Superjet"

Тип
устрой-
ства
Диаметр
вводимого
кабеля
Внешний
диаметр*
рубки
кабелевода
Усилие
подачи
кабеля
Скорость
ввода
кабеля
Давление
на кабель
КомпрессорГабаритные размерыМасса
давлениeпроизвод.
 ммммдаН(кГс)м/миндаН/смМПам³/мин ммкг
1 Cable-
jet
(Кабель-
джет)
9,0-18,0
(6,0-18,0 по
запросу)
25,0-63,0 Макс.30-при Y=25м/мин Рвозд.=0.6 МПа
Макс.10-при
Y=90м/мин
Рвозд =0,6 МПа
0-60100,8-1,2!!!5-12**520x320x230
550x350x250
принадлежи. 550x350x250
нетто
20 брутто
30
17
2 Superjet
(Супер-
джет
пневма-
тиче-
ский)
14,0-32,0
(8,0-32,0 по
запросу)
25,0-63,0 Макс.50-при
Y=25м/мин
Рвозд.=0,6 МПа
Макс.40-при
Y=60м/мин
Рвозд.=0,6 МПа
0-604.2- I ступ.
6.3- II ступ.
9.4- IIIступ.
0,8-1,2!!!5-12** 715x300x295
принадлежи.
550x350x250
нетто
25
брутто
37
17"
3 Super-
jet***
(Сeупер-
джет
гидра-
вли-
ческий)
14,0-32,0
(8,0-32,0 по
запросу)
25,0-63,0 Макс.50-при
Y=25м/мин
Рвозд.=0,6 МПа
Макс.40-при
Y=60м/мин
Рвозд.=0,6 МПа
0-604.2- I ступ.
6.3- II ступ.
9.4- IIIступ.
0,8-1,2!!!5-12** 715x300x295
принадлежи.
550x350x250
нетто
25
брутто
37
17"
!!!- Внимание: компрессоры с давлением более 1,2 МПа применять не допускается!

Окончание таблицы 4.6

* - Типоразмеры вставок под конкретные типы кабелей и трубок кабелеводов должны оговариваться в за­казе.

** - Производительность компрессора для задувки в каналы диаметром: до 25 мм-4 м³/мин; до 30 мм-5 м³/мин; до 35 мм - 7 м³/мин; до 40 мм -10 м³/мин; до 50 мм - 15 м³/мин.

*** - Протяжный механизм данного устройства работает от бензогидроагрегата, поставляемого торговой фирмой "Plumett".

Примечание - Основные параметры агрегата:

мощность-8 л.с. при 3600 об/мин; гидравлическое масло - 27 л марки ISO 46 или ISO 68;

давление в гидросистеме-6,0 МПа;

габаритные размеры, мм - 550x330x600;

полная масса - 65 кг
