5.3 Прокладка кабелей в отрытую траншею

5.3.1 Перед прокладкой кабелей в отрытую траншею дно ее должно быть выровнено и очищено от камней, строительного мусора и других предметов, которые могут повредить проложенный кабель после засыпки траншеи грунтом.

5.3.2 В скальных грунтах перед прокладкой кабеля дно траншеи должно быть очищено от острых выступов, камня и крупного щебня; под кабелем и над ним должен быть уложен защитный слой мягкого (разрыхленного) грунта или песка толщиной не менее 10 см.

5.3.3 Глубина прокладки кабеля определяется проектом и не должна отклоняться от принятой в проекте величины более чем на 10 см.

5.3.4 Прокладка кабеля в отрытые траншеи должна производиться только после проверки их глубины. После прокладки кабеля и засыпки траншеи должен быть составлен акт на скрытые работы с участием представителя, осуществляющего технический надзор.

5.3.5 В процессе механизированной прокладки должен производиться непрерывный контроль за глубиной заложения рабочего ножа, который должен постоянно находиться на за­данной глубине. В грунтах, где щель непосредственно после прокладки кабеля остается открытой, контроль глубины заложения следует производить через каждые от 40 до 50 м при помощи специальной деревянной планки с нанесенными на ней мерными отметками. Проверка глубины заложения кабеля при помощи лопаты категорически запрещается.

5.3.6 При отклонении от запроектированной глубины более, чем на 10 см (в сторону уменьшения) кабелеукладочная колонна должна быть немедленно остановлена. Прокладка кабеля может быть продолжена только после установления причин, вызвавших выглубление ножа кабелеукладчика, и их устранения (очистка от корней, удаление посторонних предметов, необходимость замены ножа и др.) с последующим доуглублением проложенного кабеля до проектной глубины.

5.3.7 Ширина траншеи зависит от количества прокладываемых кабелей. При этом учитывается ширина, занимаемая кабелями, промежутки между ними и стенками траншеи (по 50 мм). Принимая диаметр кабеля равным не более 50 мм, ширина подошвы траншеи определяется в 150, 250, 350 и 450 мм соответственно при прокладке одного, двух, трех и четырех кабелей (рисунок 5.1).

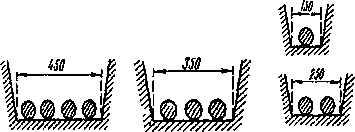

Ширина подошвы траншей в зависимости от количества прокладываемых каналов
Рисунок 5.1 - Ширина подошвы траншей в зависимости от количества прокладываемых каналов

При механизированном рытье ширина траншеи, кроме минимально необходимой для прокладки кабелей, определяется еще и фактической шириной рабочего органа применяемого землеройного механизма, которая может превышать потребную ширину траншеи для прокладки кабелей.

При ручной разработке минимальная ширина траншеи ограничивается шириной землекопной лопаты.

5.3.8 Прокладку кабеля в подготовленную траншею выполняют одним из следующих способов:

а) опускают кабель в траншею сразу с барабана, установленного в специально оборудованном кузове автомашины или на кабельной тележке, которые передвигаются вдоль траншеи;

б) протаскивают кабель с помощью каната и лебедки по роликам, установленным на дне траншеи; при этом кабель сматывают с барабана, установленного на кабельных домкратах или кабельной тележке (рисунок 5.2);

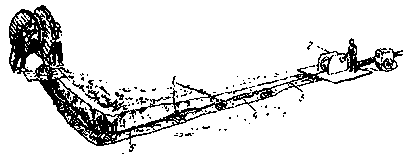

Прокладка кабеля в траншее по роликам
1 - ролики; 2-лебедка; 3-трос;
4 - кабельный чулок; 5 – кабель
Рисунок 5.2 - Прокладка кабеля в траншее по роликам

в) разносят кабель на руках вдоль траншеи так, чтобы он не имел резких изгибов и не волочился по земле, в то время, как барабан с кабелем установлен на домкраты или кабельную тележку, а рабочие сматывают кабель с барабана.

5.3.9 При сматывании кабеля барабан должен свободно вращаться по оси. Равномерное вращение барабана может обеспечиваться специальным механизмом или вручную рабочими. Вращение барабана за счет тяги кабеля не допускается. Кабель должен свободно сходить с барабана сверху.

При сматывании кабеля, особенно в холодное время года, необходимо строго следить за тем, чтобы из-за слипания витков не имели места заломы кабеля при сходе его с барабана. Исключение таких заломов обеспечивается четким регулированием скорости вращения барабана.

При прокладке кабеля с движущейся автомашины или кабельной тележки рабочие, передвигающиеся вслед за машиной, принимают сматываемый кабель и укладывают его на дно траншеи. Скорость движения барабана с кабелем вдоль траншеи не должна превышать 1 км/ч.

5.3.10 При прокладке кабеля вручную необходимое число рабочих определяется из расчета нагрузки на одного рабочего не более 35 кг массы кабеля. В случае невозможности сматывания кабеля с барабана сразу на полную длину, например, при недостаточном количестве рабочих, применяют метод так называемой "петли". Барабан в этом случае устанавливают посредине или в другой, заранее определенной точке трассы.

При использовании этого метода следует особенно внимательно следить за тем, чтобы радиусы изгибов кабеля были не меньше минимально допустимых по Государственному отраслевому стандарту и техническим условиям для данного типа кабеля, и исключалась возможность образования перекруток и вмятин.

5.3.11 При прокладке кабеля должна обеспечиваться полная сохранность наружной кабельной пряжи или защитных пластмассовых оболочек. Не допускается волочение кабеля по земле или по дну траншеи, через препятствия и т.п.

5.3.12 Кабель должен быть уложен посредине дна траншеи без натяжения - со слабиной и плотно прилегать к дну траншеи.

При прокладке нескольких кабелей в одной траншее их следует располагать параллельно с расстоянием между ними не менее 50 мм без перекрещивания.

В месте стыка строительных длин кабелей их концы должны перекрывать друг друга (рисунок 5.3) на величину не менее, м:

а) кабели ГТС 1,50

б) кабели СТС типа КСПП 3,60

в) оптические кабели 8,00

г) кабели симметричные (МКСБ, МКБ, ТЗБ) 1,25

д) то же с пластмассовыми оболочками (ЗКП, ЗКВ) 2,80

е) кабели симметричные с круглой проволочной броней 1,80

ж) кабели в алюминиевых и стальных оболочках 1,80

5.3.13 Для максимального совмещения муфт в одном котловане необходимо подбирать барабаны с кабелями примерно одинаковой длины с размещением их в шахматном порядке.

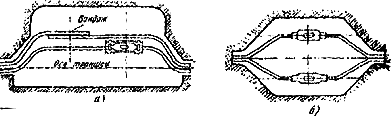

Выкладка концов кабелей в котловане
а) в одну сторону от оси трассы; б) в обе стороны

Рисунок 5.3 - Выкладка концов кабелей в котловане

Если разница в длинах кабеля не позволяет размещать две муфты в одном котловане, то в каждом отдельном случае необходимо определить целесообразность обрезки одного из концов кабеля или разноса муфт в разные котлованы, сопоставляя стоимость отрезанных концов кабеля со стоимостью разработки дополнительного котлована.

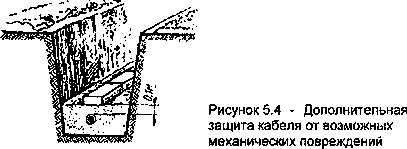

5.3.14 При пересечении проезжей части улиц, автомобильных и железных дорог кабели связи прокладываются в защитных асбестоцементных или полиэтиленовых трубах с выводом их по обе стороны проезжей части улицы, подошвы насыпи или полевой бровки на длину не менее 1 м. Трубы должны прокладываться с уклоном в одну из сторон. При пересечении постоянных грунтовых непрофилированных дорог кабели могут прокладываться без труб, с покрытием их кирпичом или бетонными плитками (рисунок 5.4).

Дополнительная защита кабеля кирпичом

На пересечениях с полевыми дорогами покрытия кабелей не требуется.

При пересечении несколькими бронированными кабелями дорог местного значения с грунтовым или булыжным покрытием допускается прокладывать эти кабели непосредственно в грунт (без труб) при обязательной одновременной закладке рядом с кабелями резервных труб в количестве, определяемом проектом.

На концах пересечений дорог и улиц бронированными кабелями в случаях, предусмотренных проектом, устанавливают колодцы.

5.3.15 Местоположение кабельных переходов, их устройство, расстояния от кабелей связи (трубопроводов) до пересекае­мых дорог и подземных коммуникаций должны быть определены проектом.
