2.6 Разработка грунтов в траншеях и котлованах открытым способом
2.6.1 Траншеи и котлованы для прокладки и монтажа кабелей, а также для строительства кабельной канализации должны, как правило, отрываться механизированным способом.
2.6.2 В зависимости от типов линейно-кабельных сооружений и условий выполнения земляных работ рекомендуется применять следующие землеройные механизмы:
а) при рытье траншей на загородных участках кабельных линий СТС, а также для прокладки трубопроводов в городских районахновой застройки - экскаваторы непрерывного действия цепные и роторные, а при малых объемах - одноковшовые экскаваторы;
б) при рытье котлованов для установки сборных железобетонных колодцев кабельной канализации, монтажа муфт в грунте, а также для устройства НУП и НРП - экскаваторы одноковшовые.
2.6.3 Ширина траншей, разрабатываемых землеройными механизмами, определяется размерами рабочего органа (ковша, скребка).
2.6.4 Ширина траншей при ручном способе разработки в зависимости от количества прокладываемых кабелей и глубины их прокладки приведена в таблице 2.2.
| Глубина траншеи, м | Ширина траншеи по верху, м | ||||||||
| без креплений | с креплением | ||||||||
| при количестве кабелей | |||||||||
| 1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 | ||
| 0,5 | 0,35 | 0,35 | 0,40 | 0,40 | _ | _ | _ | _ | |
| 0,6-0,7 | 0,35' | 0,40 | 0,45 | 0,45 | _ | _ | _ | _ | |
| 0,9 | 0,40 | 0,40 | 0,45 | 0,50 | _ | _ | _ | _ | |
| 1,0 | 0,45 | 0,45 | 0,50 | 0,55 | 0,55 | 0,55 | 0,60 | 0,65 | |
| 1,2 | 0,50 | 0,50 | 0,55 | 0,60 | 0,60 | 0,60 | 0,65 | 0,70 | |
| Примечания 1. Ширина траншей по низу должна быть на 0,1 м меньше ширины траншей по верху. 2. Ширина траншей в скальных и мерзлых грунтах при предварительном рыхлении взрывным способом определяется прямой технологией буровзрывных работ | |||||||||
Таблица 2.2 - Ширина траншей при ручном способе разработки
2.6.5 При разработке в отвал грунт следует складывать:
а) котлованов и у траншей глубиной до 1,2 м - на расстоянии менее 0,5 м от бровки (в населенных пунктах - со стороны проезжей части улиц);
б) котлованов глубиной более 1,2 м - на расстоянии не менее 1м от бровки.
При рытье котлованов допускается выбрасывать грунт на две стороны.

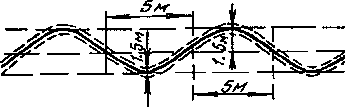

2.6.6 На склонах оврагов, крутых подъемах и спусках свыше 30° и до 45° траншея должна быть вырыта зигзагообразно ("змейкой"), с максимальным отклонением от осевой прямой линии 1,5 м на длине 5 м (рисунок 2.6). При уклонах от 30° до 45° прокладывается кабель с обычной броней, а при уклонах свыше 45° - с проволочной броней.
Рисунок 2.6 - Прокладка кабеля "змейкой" при уклоне от 30° до 45°
