11.3 Размещение муфт, смонтированных на кабелях местных сетей связи

11.3.1 В смотровых устройствах кабельной канализации, помещениях ввода кабелей на АТС, в коллекторах и тоннелях смонтированные муфты укладывают на консоли или консольные крюки.

Перед началом монтажа муфт концы кабелей должны быть выложены на консолях так, чтобы муфта монтировалась на прямолинейном участке кабеля, и ближайший изгиб кабеля находился на расстоянии не менее 100 мм от конуса муфты.

11.3.2 Соединительные (прямые) муфты укладывают между двумя консолями. Расстояния от конусов муфты до консолей с обеих сторон должны быть одинаковыми.

Если муфта монтируется в угловом или разветвительном колодцах и необходимо обеспечить минимальный допустимый радиус изгиба кабеля, то муфта может быть смещена в сторону консоли, более удаленной от места изгиба.

Патрубки (пальцы) оголовника разветвительной муфты должны лежать на консоли.

11.3.3 В колодцах кабельной канализации и коллекторах муфты располагают вдоль боковых стен в шахматном порядке (рисунок 11.1). Консоли устанавливают так, чтобы расстояние между продольными осями двух соседних кабелей, расположенных в одной вертикальной плоскости, было не менее 200 мм. Расстояние между продольной осью нижнего кабеля и дном колодца или между продольной осью верхнего кабеля и верхним перекрытием колодца должно быть не менее 300 мм.

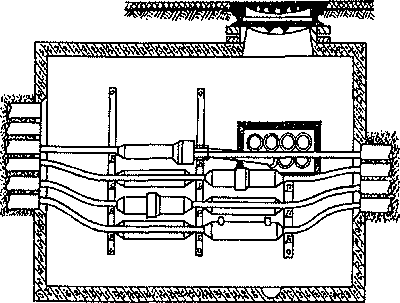

Пример расположения муфт в колодце ККС-5
Рисунок 11.1 - Пример расположения муфт в колодце ККС-5

11.3.4 Станционные разветвительные муфты размещают в помещениях ввода кабелей АТС. Допускается вертикальное (рисунок 11.2) и горизонтальное расположение станционных муфт.

11.3.5 На первых двух секциях каркаса помещения ввода кабелей размещают вентили для подачи воздуха и газонепроницаемые муфты.

11.3.6 При прокладке кабелей по стенам зданий рекомендуется подбирать строительные длины так, чтобы соединительные (прямые) муфты на стенах не требовалось бы размещать.

Разветвительные муфты допускается располагать как на горизонтальных, так и на вертикальных участках кабеля.

Кабели, входящие в муфту, по возможности не должны иметь изгибов. Для этого в стене делается штроба необходимой глубины. На деревянных и железобетонных неоштукатуренных стенах штробы для муфт не делают.

Не допускается располагать муфты на маршах лестниц, а также над проходами и проездами.

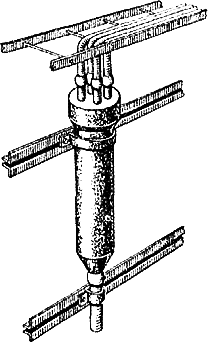

Крепление вертикальных станционных разветвительных муфт к каркасу
Рисунок 11.2 - Крепление вертикальных станционных разветвительных муфт к каркасу

11.3.7 Муфты подвесных кабелей и сростки несущих тросов следует располагать около опор. Прямые и разветвительные муфты должны в этом случае размещаться, как показано на рисунке 11.3

Муфты, монтируемые в местах сращивания подземного кабеля с подвесным, должны располагаться на опоре.

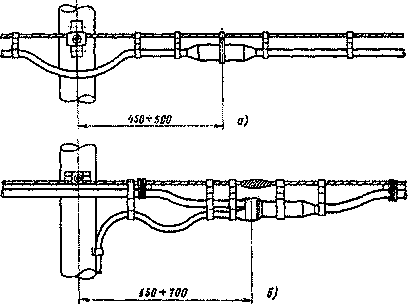

Размещение муфт на подвесных кабелях
а) прямых (соединительных); б) разветвительных
Рисунок 11.3 - Размещение муфт на подвесных кабелях
