15. НУМЕРАЦИЯ ЛИНЕЙНО-КАБЕЛЬНЫХ СООРУЖЕНИЙ

15.1. Нумерация кабелей и оконечных кабельных устройств

15.1.1. Кабелям, проложенным на местных сетях связи, присваиваются номера, указанные в табл. 15.1.

Таблица 15.1

НУМЕРАЦИЯ КАБЕЛЕЙ МЕСТНОЙ СЕТИ СВЯЗИ

15.1.2. На местных сетях связи применяется приведенный на рис. 16 принцип нумерации оконечных кабельных устройств (распределительных шкафов, распределительных коробок и кабельных ящиков) с началом счета от ближнего конца.

.

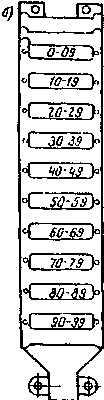

Рис. 16. Нумерация пар на оконечных кабельных устройствах кросса:
а) защитных полосах 25 x 2 абонентского кросса;

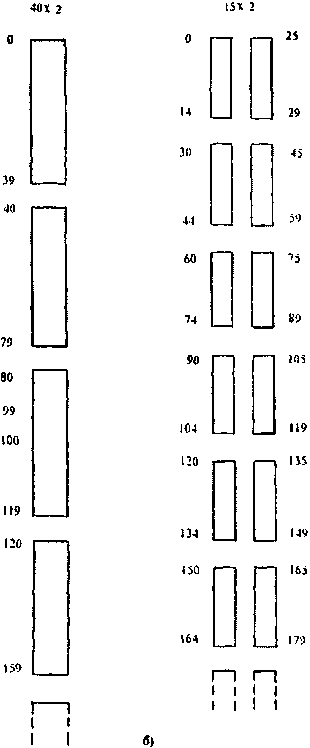

б) рамках 40 x 2 и 15 x 2 кросса соединительных линий

15.1.3. На районированных местных сетях связи распределительные шкафы каждой районной АТС имеют последовательную нумерацию, начиная с первого номера. Кроме того, шкафу присваивается цифровой индекс, соответствующий индексу данной районной АТС. Например, шкафы 15 и 2 АТС 33 имеют нумерацию 3315 и 3302. На нерайонированных сетях индекс АТС к номеру шкафа не добавляется.

15.1.4. Боксы в распределительных шкафах нумеруются слева направо, сверху вниз 0, 1, 2, 3...

Боксы магистральных кабелей размещаются в распределительных шкафах емкостью 1200 пар в среднем горизонтальном ряду, а в шкафах емкостью 600 и 300 пар - в среднем вертикальном ряду.

15.1.5. Плинты в боксах нумеруются последовательно сверху вниз 0, 1, 2,..., 8, 9.

15.1.6. Каждой распределительной коробке или кабельному ящику присваивается номер, определяемый номерами распределительного шкафа, бокса и плинта. Например, распределительная коробка (или кабельный ящик), включенная в плинт N 7 бокса N 4 распределительного шкафа N 3315, будет иметь номер 3315-47.

15.1.7. Нумерация пар в плинтах боксов, распределительных коробок и кабельных ящиков производится слева направо: сначала в первом (0, 1, 2, 3, 4), а затем во втором (5, 6, 7, 8, 9) ряду клеммных винтов или врезных контактов.

15.1.8. Нумерация пар в плинте показана на рис. 8, а нумерация пар на кабельном боксе приведена на рис. 17.

Рис. 17. Нумерация пар на кабельном боксе 100 x 2

Номер кабельной пары в распределительном боксе обозначает число, где первая цифра соответствует номеру бокса, вторая цифра - номеру плинта, а третья цифра обозначает номер пары в плинте. Например, пара 153 находится в распределительном боксе, установленном в шкафу на 1-м месте в 5-м плинте, и включена в 3-ю (считая с нуля) пару клемм. Соответственно на другом конце эта пара должна быть включена в клеммы 3 распределительной коробки 5.

15.1.9. При монтаже магистральных кабелей кабельные пары должны включаться в защитные полосы кросса станции в соответствии с включением в боксы магистральной сети в распределительном шкафу.

При монтаже рамок линий межстанционной связи должно быть обеспечено соответствие включения кабельных пар (троек) в испытательные рамки кроссов на обеих станциях.

Нумерация пар в защитных полосах 25 x 2, а также рамках 40 x 2 и 15 x 2 кросса соединительных линий приведена на рис. 16.
