14.2. Углубление и доукладка трубопроводов кабельной канализации

14.2.1. При перепланировке улицы, когда намечено снижение уровня мостовой, проложенная по данной улице кабельная канализация может оказаться на глубине, менее допустимой. Для предупреждения этого необходимо заблаговременно углубить канализацию.

14.2.2. При углублении канализации сначала откапывают существующий трубопровод, затем рядом и параллельно с ним отрывают дополнительную траншею необходимой глубины с учетом будущей перепланировки. Таким образом, получается ступенчатая траншея (рис. 15). Заблаговременная подготовка дополнительной траншеи на большом пролете углубляемой канализации запрещается во избежание произвольного оползания грунта, разрушения трубопровода от сотрясений и заполнения траншеи дождевой или талой водой. Траншея должна быть защищена с торцов от поступления воды, особенно при рытье траншеи в песчаных грунтах и почвах с высоким уровнем грунтовых вод.

Углубление кабельной канализации

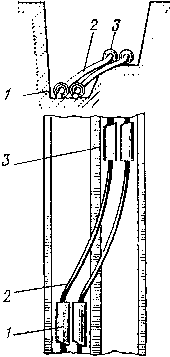

1 - углубленные трубы; 2 - кабели;
3 - трубы, подлежащие заглублению (перенизыванию)
Рис. 15. Углубление кабельной канализации

14.2.3. На расстоянии 3 - 4 м от колодца, возле которого начинается работа по углублению трубопровода, несколько первых труб (в том числе и трубу, входящую в колодец) разбивают. В торце колодца на необходимой глубине делают отверстие для нового ввода труб, соединяют его со старым отверстием и перекладывают в него кабель. После этого разделывают стык ближайшей к колодцу неразбитой трубы и передвигают (перенизывают) ее по кабелю на руках (на весу) в направлении колодца. При перенизывании труб кабель осторожно выгибают. Первую передвинутую трубу вводят в новый проем стенки колодца и заделывают в установленном порядке с соответствующей выкладкой кабелей в колодце. Таким же способом перенизывают остальные трубы.

После того как все трубы будут перенизаны и уложены на новую глубину, у второго колодца трубопровод пополняют необходимым количеством труб того же типа, что и на существующем трубопроводе. Если перенизывались прямоугольные бетонные или асбестоцементные трубы, то пополнение делается из половинчатых, т.е. из разрезанных вдоль новых труб, с заделкой швов по всей длине распиловки.

Примечание. В случае перекладки трубопровода, не занятого кабелями, новое отверстие со старым в колодце не соединяется.

14.2.4. После перенизывания труб во всех случаях необходимо все свободные каналы проверить пробным цилиндром до окончательной заделки стыков и засыпки перенизанного трубопровода. Выявленные дефекты должны быть устранены.

14.2.5. При перепланировке улиц со значительной срезкой грунта, когда требуется не только углубление трубопровода, но и переоборудование колодцев, решение о порядке выполнения таких работ принимается в каждом случае отдельно в зависимости от местных условий, срока службы канализации, пригодности трассы и т.п.

14.2.6. Если канализация подлежит незначительному углублению, то может оказаться целесообразным ее не заглублять, а защитить сверху железобетонными плитами или сплошной железобетонной подушкой, обеспечивающими сохранность трубопровода.

14.2.7. Доукладка трубопровода производится при необходимости увеличения числа каналов трубопровода на 1 - 2.

14.2.8. Для доукладки канализации откапывают траншею трубопровода на такую глубину, которая позволит беспрепятственно уложить дополнительные трубы.

14.2.9. При доукладке новый трубопровод размещается таким образом, чтобы глубина залегания существующего и доуложенного трубопровода соответствовала установленным нормам (Приложение 35). При наличии свободных мест доукладка производится в верхнем ряду, а при их отсутствии - рядом с существующим трубопроводом. В исключительном случае, когда доукладываемый трубопровод приходится размещать сверху существующего блока трубопровода и заглубление блока становится недостаточным, углубляют весь блок путем перенизывания труб.

14.2.10. Механизированная выемка грунта из траншеи при доукладке трубопровода разрешается в исключительных случаях на глубину 0,4 - 0,6 м (при условии нормального заглубления трубопровода) с последующей разработкой траншеи ручным способом.

14.2.11. После доукладки трубопровода траншею закапывают и производят окончательное замощение (асфальтирование и т.п.) обычным порядком.
