6.3. Методы устранения поврежденных воздушных линий

6.3.1. Наиболее распространенные виды повреждений цепей воздушных линий местных сетей связи приведены в табл. 6.2.

Таблица 6.2
ВИДЫ ПОВРЕЖДЕНИЙ ЦЕПЕЙ ВОЗДУШНЫХ ЛИНИЙ СВЯЗИ
Наименование
повреждения
Причины повреждения
"Земля"Заземление одного или обоих проводов линии, соединение с землей деталей арматуры (крепежных пластин плинта, винтов, угольных пластин и т.д.)
"Обрыв"Разъединение (разрыв) одной или обеих жил проводов линии
"Сообщение"Соединение одной или обеих жил проводов линии с одним или несколькими проводами других линий
"Напряжение"Касание одной или обеих жил проводов, имеющих по вреждение изоляции, других проводов, находящихся под напряжением
"Короткое"Соединение между собой двух жил проводов линии

6.3.2. Участок повреждения от распределительной коробки или кабельного ящика в сторону телефонного аппарата определяют с помощью рабочей микротелефонной трубки (в которой телефон и микрофон могут быть соединены последовательно и параллельно).

6.3.3. При повреждении "земля" следует:

- отключить жилы однопарного провода от клемм плинта распределительной коробки (кабельного ящика);

- отыскать минусовую жилу любой действующей пары в распределительной коробке, для чего одну жилу шнура микротелефона временно присоединить к винту плинта, соединенного с землей, а другую жилу поочередно подключать к клеммам действующей пары до получения щелчка (треска) в телефоне, что является признаком подключения к минусовой жиле;

- один конец микротелефонного шнура присоединить к найденной минусовой клемме, а другим - поочередно касаться концов жил поврежденной линии, щелчок (треск) в телефоне будет признаком того, что повреждена одна или обе жилы абонентской проводки; если же щелчка в телефоне не слышно, то повреждения на участке от распределительной коробки до телефонного аппарата нет.

6.3.4. При повреждении "короткое" следует:

- отключить от клеммы плинта одну жилу однопарного провода в распределительной коробке (кабельном ящике) и к этой клемме присоединить одну жилу микротелефонного шнура; другую жилу микротелефонного шнура подключить к отключенной жиле, возникновение щелчка в телефоне будет признаком того, что короткое замыкание находится в стороне телефонного аппарата;

- при обесточенной линии проверку производят временным присоединением одной из жил поврежденной линии к клемме ближайшей действующей пары (например, лезвием отвертки); при этом жилы поврежденной линии отключают, а жилы микротелефонного шнура присоединяют: одну - ко второй клемме действующей пары и другую - ко второй жиле поврежденной пары; наличие щелчка в телефоне является признаком того, что короткое замыкание произошло в проверяемой линии.

6.3.5. При повреждении "обрыв" следует:

- жилы микротелефонного шнура присоединить к клеммам плинта распределительной коробки (кабельного ящика);

- появление зуммера (ответ АТС) является признаком отсутствия повреждения на участке от коробки до станции и указывает на повреждение в сторону телефонного аппарата;

- при отсутствии зуммера поврежденную линию закоротить в коробке; в распределительном шкафу отключить одну жилу провода от клеммы поврежденной линии и подключить к ней одну жилу микротелефонного шнура, другую жилу микротелефонного шнура подключить к отключенной жиле; отсутствие зуммера подтвердит, что обрыв находится на участке от шкафа до распределительной коробки.

6.3.6. При повреждении "сообщение" следует:

- в распределительной коробке (кабельном ящике) отключить от клеммы плинта жилы проверяемой линии;

- одну жилу микротелефонного шнура присоединить к крепежному винту, а другой - касаться первой и второй жил поврежденной пары; прослушивание щелчка в телефоне является признаком того, что имеется сообщение с минусовой жилой другой (действующей) пары;

- сообщение с полюсовой жилой определяют так же, как при определении повреждения "земля".

Порядок определения участка повреждения из других устройств такой же, как и из распределительной коробки.

6.3.7. Основные причины линейных повреждений в распределительных коробках и кабельных ящиках (УКС, УКП) приведены в табл. 6.3.

Таблица 6.3
ПРИЧИНЫ ЛИНЕЙНЫХ ПОВРЕЖДЕНИЙ В ОКОНЕЧНЫХ КАБЕЛЬНЫХ УСТРОЙСТВАХ
Вид поврежденияПричины поврежденияСпособ устранения повреждения
1."Обрыв"1. Поломка жилы провода 1 х 2 в месте включения в клеммы плинтаПерезаделать конец провода 1 х 2
2. Неплотный контакт (зажим) жилы провода 1 х 2Подвернуть винты до отказа
2."Земля"1. Образование нагара (загрязнение) в воздушном промежутке разрядникаЗаменить угли и прокладку
2. Неправильное положение прокладок, вызывающее соединение угольных пластинПривести в порядок прокладки
3. Касание жил провода ЛТВ-В нумерационной пластиныУдалить излишек жил
4. Касание плохо укрепленной нумерационной пластины клеммы или жилы проводаУкрепить нумерационную пластину
5. Касание стойки (опоры) жилой провода ЛТВ-В при нарушении его изоляции (оплетки)Заменить провод ЛТВ-В
6. Попадание влаги или загрязнение поверхности плинтаПротереть плинт, удалить загрязнение

6.3.8. Большое количество линейных повреждений наблюдается на вводах воздушных линий в абонентские пункты, в распределительных коробках и кабельных ящиках (УКС, УКП).

Для снижения повреждаемости воздушных линий на вводах заменяют на них провода с обветшалой изоляцией, поврежденные вводные изоляторы, втулки, воронки, некачественные сростки линейных проводов с вводными, устраняют касание проводов друг друга и с другими предметами.

Вводные изоляторы и провода защищают от попадания на них воды, стекающей с крыши.

6.3.9. Основные неисправности распределительных коробок и способы их устранения приведены в табл. 6.4.

Таблица 6.4
ПРИЧИНЫ ЛИНЕЙНЫХ ПОВРЕЖДЕНИЙ В РАСПРЕДЕЛИТЕЛЬНЫХ КОРОБКАХ
Характер неисправностейПричины неисправностейСпособ устранения
В контактной арматуре плинта:
- ослабление клемм винтов и прочности крепления жил проводовВибрацияДополнительное завинчивание винтов до конца
- отсутствие клеммных винтовВыпадение клеммных винтовУстановка новых винтов
- поломка или срыв резьбы клеммных винтовМеханическое воздействиеТо же
- поломка контактного пераМеханическое воздействиеЗамена плинта
- коррозия контактной арматурыНаличие агрессивной средыЧистка контактной арматуры или замена плинта
В цоколе плинта:
- ослабление крепления плинта к боксуВибрацияДополнительное крепление
- понижение электрического сопротивления изоляции между токопроводящими клеммными винтами (контактами)Запыление и увлажне ние поверхности плинтаЧистка плинта от пыли и грязи или замена плинта
- прогорание пластмассы в междуклеммных промежуткахВоздействие электрического тока в условиях повышенной влажностиЗамена плинта
- сколы или трещины в цоколе плинтаМеханическое воздействиеТо же
- ослабление крепления или смещение нумерационных пластинВибрацияДополнительное крепление

6.3.10. Наиболее распространенные неисправности кабельных ящиков (УКС, УКП) и способы их устранения перечислены в табл. 6.5.

Таблица 6.5
ПРИЧИНЫ ЛИНЕЙНЫХ ПОВРЕЖДЕНИЙ В КАБЕЛЬНЫХ ЯЩИКАХ
Характер неисправностейПричины неисправностейСпособ устранения
В угольном разряднике типа УР-500:
- замыкание пластинОтсутствие изоляционной прокладки или пробой во время грозыЧистка угольных пластин, установка изоляционной прокладки
- поломка или скол пластинМеханическое воздействиеЗамена пластин
- отсутствие одной или двух пластинВибрацияУстановка выпавших или новых пластин
В предохранителе:
- перегорание плавкой вставкиВоздействие сильного токаЗамена предохранителя
- подвижность контактаТо жеТо же
- коррозия контактовНаличие агрессивной средыЧистка контактов
- отсутствие предохранителяВибрация или преднамеренное изъятие посторонним лицомУстановка выпавшего или нового предохранителя
В контактной арматуре:
- ослабление клеммных винтов и нарушение прочности крепления жил проводовВибрацияДополнительное завинчивание винтов
- отсутствие клеммных винтовВыпадание клеммных винтовУстановка новых винтов
- поломка или срыв резьбы винтовМеханическое воздействиеЗамена винтов
- поломка линейных пружинМеханическое воздействиеЗамена плинта
- коррозия контактной арматурыВоздействие агрессивной средыЧистка контактной арматуры или замена плинта
В цоколе плинта:
- сколы или трещиныМеханическое воздействиеЗамена плинта
- ослабление крепления плинта к боксуВибрацияДополнительное крепление
- понижение сопротивления изоляции между токопроводящими клеммными винтами (контактами)Запыление и увлажнение поверхности плинтаЧистка плинта от пыли и грязи
В крышке:
- поломкаМеханическое воздействиеЗамена
- ослабление крепления крышкиВибрацияУсиление крепления

6.3.11. Основными причинами повреждений воздушных линий связи являются: загрязнение или скол изоляторов, срыв проводов с изоляторов, обрыв проводов, большой провес проводов, коррозия проводов и наличие плохих сростков, загнивание деревянных опор, подпор и приставок, большой наклон опор и стоек, скол железобетонных опор и приставок.

6.3.12. На всех линиях изоляторы должны быть вычищены два раза в год: весной и осенью. В зонах с интенсивным загрязнением изоляторов периодичность чистки уменьшается и принимается в соответствии с табл. 6.6.

Таблица 6.6
ПЕРИОДИЧНОСТЬ ЧИСТКИ ИЗОЛЯТОРОВ ВОЗДУШНЫХ ЛИНИЙ СВЯЗИ
Место расположения линииСроки чистки изоляторов
1. В городахЧерез три месяца
2. В радиусе 1 км от металлургических, химических, цементных заводов, нефтепромыслов, железнодорожных узловЧерез один месяц

Для чистки изоляторов используют: флягу с водой, мешочек с мраморной мукой или мелом и тряпки. Осмотр и чистку начинают с верхних изоляторов. При обнаружении дефектов изолятор заменяют. Первоначально изолятор протирают мокрой тряпкой. Если загрязненный изолятор не поддается чистке, то тряпку посыпают мраморной мукой или мелом и ими снова протирают изолятор. Внутреннюю поверхность изолятора чистят мокрыми тряпками. Очищенный изолятор снаружи и внутри следует протереть сухой тряпкой.

6.3.13. Изоляторы, крюки и штыри заменяют в следующем порядке:

- отвязывают провод от изолятора и подвешивают к крюку или к траверсе;

- вывертывают крюк или штырь вместе с изолятором и при помощи веревки опускают его на землю;

- ввертывают новый крюк или устанавливают штырь и насаживают изолятор;

- провод накладывают на изолятор и закрепляют вязкой.

6.3.14. При вязке сорванного с изолятора провода необходимо выявить причину срыва. Если она обусловлена некачественной вязкой, то провод вяжут тем же способом, которым он был закреплен, но с соблюдением установленной технологии вязки. Если срыв провода вызван вылетом опоры, то его крепят как на угловой опоре. Если же срыв произошел по причине вибрации провода, то его крепят специальной вязкой с использованием рессоры (рис. 3.16).

6.3.15. Если провода имеют стрелу провеса более нормальной, то на этом участке ослабляют вязку проводов, слабину перегоняют с двух сторон участка к пролету, в котором имеется сросток проводов. Затем провод берут в блоки и натягивают до требуемой величины стрелы провеса. На участке вырезают лишний участок провода, после чего концы проводов соединяют. Ослабленную вязку проводов закрепляют.

6.3.16. Если провод имеет стрелу провеса менее нормальной, то на этом участке ослабляют вязку проводов, по обе стороны сростка провод берут в блоки и перерезают на сростке. Затем блоки медленно отпускают и провод перегоняют "удочками" в соседние пролеты до получения требуемой стрелы провеса. Выполняют вставку провода в том месте, где он был перерезан и закрепляют ослабленные вязки.

Во всех случаях перед перерезанием провода в него должна быть включена перемычка из изолированного провода (для предотвращения перерыва связи).

6.3.17. Замену участка провода с интенсивной коррозией или плохим сростком на длине 0,5 - 3,0 м проводят в следующей очередности:

- провода отвязывают от изоляторов на двух (или нескольких) соседних опорах и опускают вниз, причем провод шестами или "удочками" (крюком с веревкой) отводят в сторону, чтобы не было касания с землей или другими проводами;

- с обеих сторон соединения провод берут в блоки и натягивают так, чтобы получилась слабина, позволяющая сделать новые соединения;

- из изолированного провода делают временную перемычку (для предотвращения прекращения связи);

- участок старого провода вырезают и выполняют соединение концов нового провода с концами проводов линии.

При выполнении вставки провода на длине одного или нескольких пролетов:

- разматывают отрезок новой проволоки;

- вытягивают стальную проволоку;

- заменяемый провод освобождают от вязки и при помощи изолированных подвесов временно подвешивают к крюку или траверсе;

- вставку поднимают вверх, укладывают на изоляторы и временно привязывают;

- заменяемый провод берут в лапки блоков, включают перемычку из изолированного провода, провод натягивают и заменяемый провод перерезают;

- конец нового провода соединяют с концом линейного провода;

- снимают блоки, конец заменяемого провода закрепляют подвесом, а другой конец вставки провода линии берут в лапки блока, слегка подтягивают и включают за лапками перемычку;

- заменяемый провод перерезают и второй конец вставки соединяют с концом провода линии;

- блоки и перемычку снимают и провод вставки крепят к изоляторам перевязочной проволокой;

- вырезанный провод сбрасывают на землю (или перетягивают из пролета в пролет, сматывая его в бухту).

6.3.18. Обрыв проводов часто приводит к наклону опор вдоль линии, и иногда - к поломке опор. Для обеспечения связи оборванные провода поднимают с земли, устраняют касание проводов друг с другом и другими предметами и соединяют временными перемычками из изолированных проводов.

По обе стороны поврежденного участка опоры и провода дополнительно закрепляют. Вязку проводов на поврежденном участке ослабляют. Производят выправку или замену поврежденных опор. Затем провода натягивают блоками, регулируют стрелу провеса и соединяют концы проводов. При необходимости делают замену поврежденного участка провода. Временные вставки удаляют и ослабленные вязки закрепляют.

6.3.19. Степень загнивания опор, подпор и приставок проверяют каждую весну. Глубину загнивания непропитанных опор контролируют стальным щупом. Щуп вводят в столб в нескольких местах у поверхности земли и определяют глубину загнивания в сантиметрах. Затем суммируют все полученные значения и делят на число проколов. Измеряют длину окружности опоры и мест проколов. Вычитая из измеренной величины окружности опоры среднюю глубину загнивания, умноженную на 6,3, получают среднюю длину окружности здоровой части опоры. Минимально допустимые длины окружности опор у поверхности земли и конструкция щупа приведены в части I "Правил строительства и ремонта воздушных линий связи и радиотрансляционных сетей" (М.: Связь, 1975).

Пропитанные опоры, подпоры и приставки проверяют на загнивание простукиванием. Контролировать их щупом не разрешается.

6.3.20. На поверхности железобетонных приставок и опор не должно быть раковин глубиной и шириной более 5 мм и сколов углов глубиной более 8 мм.

Сколы и раковины, размеры которых превосходят указанные, должна быть закрашены битумом (нагретая смесь битумов N 3 и 4) или отремонтированы цементно-песчаным раствором.

Ремонт проводят в летнее время года. Разрушенный бетон скалывают. Поверхности бетона и арматуры зачищают и обильно смачивают водой. Над поврежденным местом приставки или опоры устанавливают воронку из толя или другого материала.

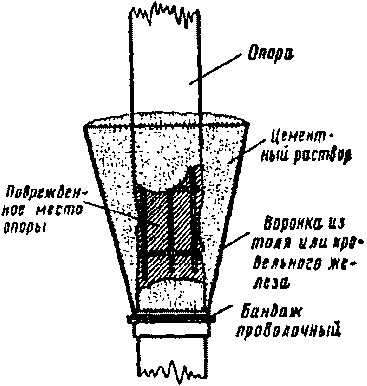

В воронку заливают цементный раствор в соотношении 1:2 (рис. 6.1). После схватывания бетона воронку снимают и цементную массу разравнивают на поверхности приставки или опоры. Отремонтированное место затирают мокрой тряпкой и периодически смачивают водой до полного отвердения бетона.

Ремонт железобетонной опоры
Рис. 6.1. Ремонт железобетонной опоры

В случае появления на отремонтированном месте (после отвердения свежего бетона) волосных трещин между старым и новым бетоном, ремонт должен быть проведен заново.
