3.3. Требования к воздушным столбовым линиям

3.3.1. В зависимости от метеорологических условий местности типы воздушных линий определяются по табл. 3.1.

Таблица 3.1 ТИПЫ ВОЗДУШНЫХ ЛИНИЙ

3.3.2. Типовые профили опор воздушных линий местных сетей связи приведены в "Руководстве по строительству линейных сооружений местных сетей связи" (М.: АООТ "ССКТБ-ТОМАСС", 1995).

Крюковые профили столбовых воздушных линий ГТС и СТС приведены соответственно на рис. 3.1 и 3.2.

Рис. 3.1. Крюковой профиль столбовой воздушной линии ГТС

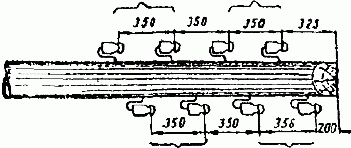

Рис. 3.2. Крюковой профиль столбовой воздушной линии СТС

Оснастка опор столбовой линии ГТС траверсами показана на рис. 3.3.

Рис. 3.3. Оснастка опор траверсами

3.3.3. Требования к выполнению работ по строительству столбовых линий местных сетей связи приведены в указанном в п. 3.3.2 Руководстве.

3.3.4. Крепление траверс на опорах должно выполняться:

- на кабельных и оконечных, а также на опорах с ответвлениями со стороны, противоположной тяге проводов;

- на промежуточных опорах с одинаковыми пролетами поочередно с разных сторон.

3.3.5. Нормальные и максимальные длины пролетов воздушных линий местных сетей связи указаны в Приложении 10.

3.3.6. Разбивка трассы воздушной столбовой линии связи должна производиться от начала линии до первого поворота и далее между точками изменения направления линии.

Разбивку трассы воздушных столбовых линий ГТС выполняют с учетом следующих дополнительных требований:

- опоры, как правило, должны устанавливаться в пешеходной части улиц;

- расстояние от опоры до бровки тротуара или кювета не должно превышать 0,5 м;

- опоры и их крепления не должны мешать уличному движению пешеходов и транспорта;

- провода должны пересекать улицы перпендикулярно осям последних.

В порядке исключения допускается пересечение под углом не менее 45°;

- линия по возможности не должна проходить по одной стороне улицы с линией освещения;

- опора пересекающего улицу пролета устанавливается в том месте, где впоследствии возможно ответвление проводов;

- установка опор против ворот, калиток, дверей, окон, а также на дне сточных канав и кюветов не допускается.

3.3.7. Глубина закопки опор и приставок воздушных столбовых линий местных сетей связи приведена в Приложении 11.

3.3.8. Для укрепления опор используются оттяжки (рис. 3.4), подпоры (рис. 3.5) или оттяжки с оттяжными столбами (рис. 3.6).

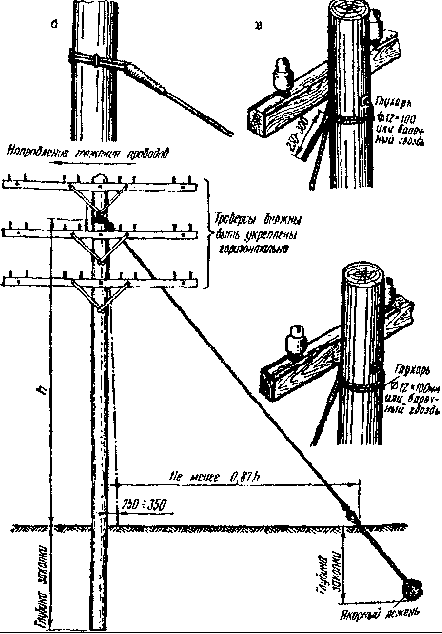

Рис. 3.4. Угловая опора, укрепленная оттяжками:
а - конструкция; б - укрепление оттяжки скобами;
в - начало заделки оттяжки; г - конец заделки оттяжки

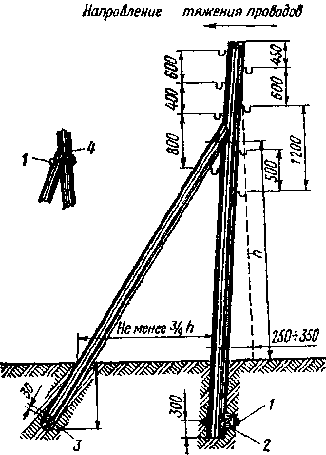

Рис. 3.5. Угловая опора, укрепленная подпорой:
1 - болт Ø 16x450 с гайкой и шайбой;
2 - поперечный брус Ø 200x1000;
3 - лежень Ø 200x1000, врубки делать в столбе и поперечном брусе на глубину по 30 мм;
4 - болт 16x210 с гайкой и шайбой

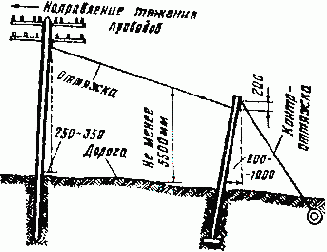

Рис. 3.6. Устройство оттяжного столба

Оттяжки должны делаться из новой стальной оцинкованной проволоки диаметром 4 - 5 мм, свитой в жгут (2 - 7 проволок). Нижний конец оттяжки крепится к закопанному в грунт якорному лежню.

Подпоры должны быть зарыты в грунтах I и II категорий на глубину 1 м и опираться на лежень диаметром 16 - 20 см. В грунтах III и IV категорий подпоры зарываются на глубину 0,8 м.

Железобетонные опоры следует укреплять только оттяжками при помощи двух ушковых хомутов.

3.3.9. Линейную проволоку соединяют:

- стальную диаметром 1,5 - 2,0 мм - скруткой;

- стальную диаметром 3,5 - 5,0 мм - сваркой термитно-муфельными патронами или, в исключительных случаях, спайкой;

- биметаллическую-сталеалюминиевую - с помощью зажимов соединительных овальных типа СОАС или алюминиевыми соединительными трубками;

- стальную со сталемедной - сваркой термитно-муфельными патронами;

- сталемедную со сталеалюминиевой - алюминиевыми соединительными трубками, зажимами;

- сталемедную с проводом АС - алюминиевой трубкой или зажимами.

Соединение стальных проводов показано на рис. 3.7 - 3.9.

Рис. 3.7. Скрутка проводов

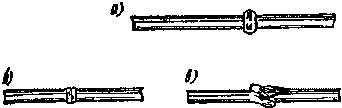

Рис. 3.8. Образцы термитно-муфельной сварки проводов:
а) правильно; б) и в) неправильно

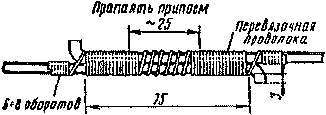

Рис. 3.9. Спайка проводов

3.3.10. Технология работ по подвеске проводов, регулировке стрелы провеса и вязке проводов к изоляторам приведена в "Руководстве по строительству линейных сооружений местных сетей связи" (М.: АООТ "ССКТБ-ТОМАСС", 1995).

Крепление проводов к изоляторам показано на рис. 3.10 - 3.16.

Рис. 3.10. Крепление провода к изолятору на прямой линии

Рис. 3.11. Крепление провода к изолятору на угловой опоре

Рис. 3.12. Оконечная заделка стальных проводов

Рис. 3.13. Оконечная заделка провода малого диаметра скруткой

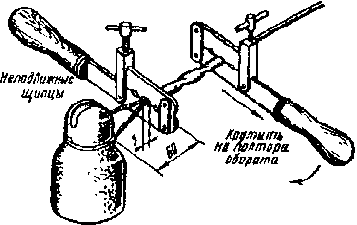

Рис. 3.14. Оконечная заделка провода из цветного металла

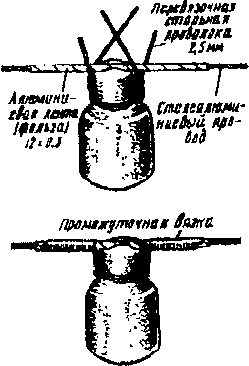

Рис. 3.15. Крепление сталеалюминиевого провода к изолятору на промежуточных опорах с применением фольги

а)


б)


в)

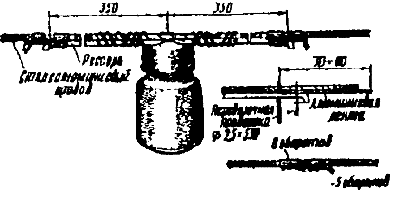

Рис. 3.16. Рессорная вязка проводов:
а - стального;
б - соединение стального провода с рессорой;
в - сталеалюминиевого

3.3.11. Подвеска проводов должна быть выполнена так, чтобы провода дальних абонентов занимали верхние траверсы, причем наиболее удаленные абоненты находились бы ближе к опоре.

Провода, принадлежащие одной цепи, должны быть расположены на одной траверсе и по одну сторону опоры, сохраняя занятое в начале место до конца линии. Переход проводов в пролете с одной стороны опоры на другую не допускается.

На всем протяжении телефонная цепь должна иметь провода одного и того же диаметра и материала.

3.3.12. Подвеска проводов радиотрансляционной сети на линиях ГТС и подвеска проводов ГТС на линиях радиофикации не допускается.

Подвеска проводов ГТС на линиях электрической сети категорически запрещается.

3.3.13. Стрела провеса проводов должна соответствовать установленной. Допустимые стрелы провеса проводов на воздушных столбовых линиях приведены в Приложении 12.

3.3.14. Кабельные опоры должны устанавливаться в местах перехода воздушной линии на кабельную.

На рис. 3.17 показана деревянная столбовая кабельная опора, а на рис. 3.18 - укороченная железобетонная кабельная опора.

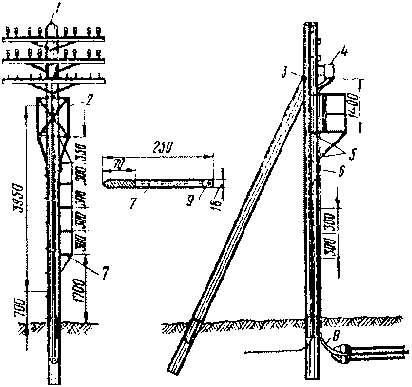

Рис. 3.17. Кабельная опора:
1 - молниеотвод; 2 - кабельная площадка; 3 - заземление;
4 - кабельный ящик; 5 - шурупы с шестигранной головкой 12х100;
6 - стальной желоб; 7 - ступени; 8 - изогнутая труба; 9 - отверстие 6 мм

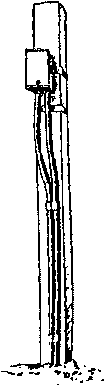

Рис. 3.18. Укороченная кабельная опора ОКУ

3.3.15. Для соединения проводов с жилами вводных кабелей или кабельных вставок на кабельных опорах воздушных линий в зависимости от их назначения должны устанавливаться телефонные кабельные ящики типа ЯГК 10/20х2, устройства кабельные связи УКС 10/20х2, устройства кабельные переходные УКП 10/20х2, кабельные ящики новой конструкции с контактами на защемление жил и проводов или кабельные шкафы типов УКМШ и ШКМ.

3.3.16. На крышке кабельного ящика должны быть нанесены: индекс АТС, номер шкафа и плинта в распределительном боксе.

3.3.17. Кабельная опора должна оборудоваться кабельной площадкой, ступенями, траверсами, молниеотводом и заземлением.

3.3.18. На кабельной опоре устанавливают пять 8-штырных траверс при емкости кабельного ящика 20 пар и три 8-штырных или пять 4-штырных траверс при емкости ящика 10 пар.

На траверсах должны быть отверстия для прохода изолированных проводов типа ЛТВ (ЛТО). В эти отверстия вставляют изолирующие втулки с внутренним диаметром 7 мм.

3.3.19. Выводимый на опору кабель защищается изогнутой стальной или полиэтиленовой трубой на высоту 0,7 м от земли, и далее до отметки на 50 см выше пола площадки кабель закрывают деревянным или стальным желобом. При использовании полиэтиленовой трубы вывод защищается желобом ниже уровня земли на 100 мм. Линейный кабель сращивают на опоре с концом кабеля, включенного в кабельный ящик, у входа из-под защитного желоба. С подвесным кабелем конец кабеля, заряженный в кабельный ящик, сращивается в муфте на канате на расстоянии 65 - 70 см от опоры. На опоре кабель крепится скрепами на шурупах или гвоздях.

3.3.20. Соединение клеммы плинтов кабельного ящика с воздушными проводами осуществляется двухпроводными изолированными проводами марки ЛТВ-В или ЛТР-В, прокладываемыми вдоль опоры под общими скобами. Место соединения изолированного и линейного проводов пропаивается горячей пайкой или покрывается асфальтовым лаком.

3.3.21. Опоры линии связи должны иметь нумерацию. На каждой опоре проставляются:

- две последние цифры года установки опоры (с написанием цифр по горизонтали);

- номер опоры (с написанием цифр по вертикали);

- в местах соединения секций скрещивания на опоры наносится буква "С".

3.3.22. Нумерация опор производится начиная от вводной или кабельной опоры.

3.3.23. Цифры проставляются черной краской по трафарету на зачищенной поверхности опор. Высота цифр - 80 мм, расстояние между цифрами года и номера опоры по вертикали - 40 мм. Расстояние между цифрами номера опоры по вертикали - 20 мм. Высота буквы "С" - 50 мм.

3.3.24. На воздушных линиях ГТС и СТС нумерация должна начинаться (считая от верха цифр года установки опоры) на высоте 2 м над поверхностью земли (рис. 3.19).

Рис. 3.19. Нумерация опор линий связи:
а и б - непропитанных; в - пропитанных

3.3.25. На приставках, подпорах и оттяжных столбах ставится только год установки.

Год закопки якорного лежня должен быть отмечен на 150 мм ниже нумерации опоры. При установке оттяжного столба год закопки лежня отмечается на нем. При железобетонном лежне на опору наносят букву "Б".

3.3.26. Нумерация должна быть обращена в сторону дороги. На деревянных и круглых железобетонных опорах нумерацию располагают под углом 45° к профилю линий (на четных опорах со сдвигом вправо, а на нечетных - влево).

На линиях, проходящих вдоль железной дороги по лесным массивам, сдвиг нумерации на 45° не делают.

3.3.27. На пропитанных опорах нумерацию выполняют черной масляной краской на железном листе или на листе из толя, предварительно окрашенном в светло-желтый или белый цвет.

3.3.28. Нумерация цепей, в зависимости от профиля опор, приведена на рис. 3.1 и 3.3.

3.3.29. Защите от разрушения при прямых ударах молний подлежат опоры:

- вводные, кабельные, контрольные, угловые, разрезные, сложные, мачтовые;

- промежуточные, поврежденные разрядами молний;

- опоры, на которых установлены кабельные ящики и кабельные воронки;

- опоры, установленные на участках пересечения с линиями электропередачи, или контактными проводами электрифицированных железных дорог.

3.3.30. В качестве молниеотводов на деревянных опорах используется стальная проволока диаметром 4 - 5 мм (или две проволоки диаметром 3 мм), которая прокладывается по опоре от ее вершины и прибивается через 300 мм скобами длиной 30 мм, сделанными из той же проволоки.

Устройство молниеотводов на деревянных опорах показано на рис. 3.20. Провода молниеотводов на опорах закрываются по всей длине деревянной рейкой. Разрыв в спусках не делается.

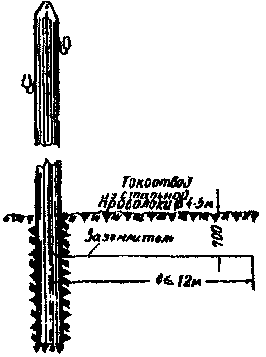

Рис. 3.20. Протяженный вытянутый заземлитель

3.3.31. Для устройства молниеотводов на железобетонной кабельной опоре на ее нижнем конце обнажают один из арматурных стержней, к которому припаивают проволоку от заземлителя. Места обнажения арматуры и припайки к ним проводов тщательно заделывают цементно-песочным раствором.

3.3.32. Кабельный ящик заземляется подключением его к молниеотводу кабельной опоры.

3.3.33. Сопротивление заземлений устройств кабельных связи (кабельных ящиков) должно быть не более значений, приведенных в табл. 3.2.

Таблица 3.2 СОПРОТИВЛЕНИЕ ЗАЗЕМЛЕНИЙ КАБЕЛЬНЫХ ЯЩИКОВ

3.3.34. При оборудовании заземлений кабельных ящиков и несущих канатов или проволок для устройства заземлителей используют при нормируемых значениях сопротивления заземления:

- 20 Ом и более - протяженные заземлители (рис. 3.20);

- от 5 до 20 Ом - единичные стержневые заземлители (рис. 3.21)

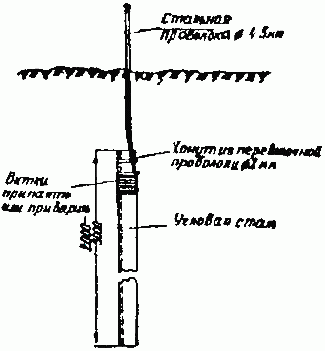

Рис. 3.21. Заземлитель из угловой стали

- до 5 Ом - многоэлектродные заземлители.
