2.4. Линейная арматура

2.4.1. К линейной арматуре столбовых линий местных сетей связи относятся: изоляторы, крюки, штыри, траверсы, кронштейны, накладки, отходные планки, линейные крепежные детали и арматура для соединения линейных проводов. Основные виды арматуры воздушно-столбовых линий связи приведены на рис. 2.6. В числителе указаны размеры изоляторов и крюков типа 12, а в знаменателе - типа 16.

2.4.2. Для крепления проводов на воздушных линиях местных сетей связи применяются в основном фарфоровые изоляторы марок ТФ-12 и ТФ-16 (цифры соответствуют диаметру крюка или штыря). Зависимость марки изолятора от закрепляемого на нем провода показана в табл. 2.1.

Рис 2.6. Арматура воздушно-столбовых линий связи: а) изолятор; б) крюк; в) хомут для железобетонных опор; г) штырь; д) отходная планка

Таблица 2.1. Зависимость марки изолятора от закрепляемого провода

Материал и диаметр проволоки, мм	Марка изолятора
	Сталь	Биметалл
Линии ГТС
ТФ-12	1,5; 2; 3,0	1,2; 1,6
Линии СТС
ТФ-12	1,5; 2,0; 2,5; 3,0	1,2; 1,6; 2,0; 3,0; 4,0
ТФ-16		3,0; 4,0

2.4.3. Сопротивление изоляции изоляторов должно составлять не менее: ТФ-12 20000 МОм; ТФ-16 40000 МОм;

2.4.4. Для крепления к деревянным опорам изоляторов типа ТФ-12 и ТФ-16 соответственно используют металлические крюки типов КН-12 и КН-16.

2.4.5. На деревянных (стальных) траверсах изоляторы типов ТФ-12 и ТФ-16 крепят соответственно на металлических штырях типов ШТ-12Д и ШТ-16Д, (ШТ-12С и ШТ-16С), а при скрещивании цепей - на подвесных крюках типов КПД-12 и КПД-16, (КПС-12 и КПС-16).

2.4.6. На воздушно-столбовых линиях местных сетей связи применяются деревянные и стальные телефонные траверсы. Деревянные траверсы в основном применяются на сельских телефонных сетях и рассчитаны на установку 4 или 8 штырей с изоляторами. 8, 4 и 2-х штырные траверсы, изготовленные из угловой равнополочной стали, наибольшее применение получили на городских и комбинированных телефонных u1089 сетях. На городских телефонных сетях (ГТС) в основном используются стальные траверсы с приваренными штырями. Стальные траверсы следует применять преимущественно на железобетонных опорах. К стальным траверсам для крепления к опорам должны привариваться подкосы типа ПТ-1. Допускается крепить подкосы к стальным траверсам болтами диаметром 10 мм в этом случае в траверсе высверливаются два отверстия диаметром 11 мм.

Конструкции деревянных траверс приведены на рис. 2.7.

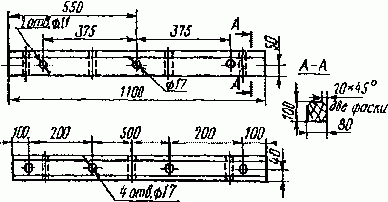

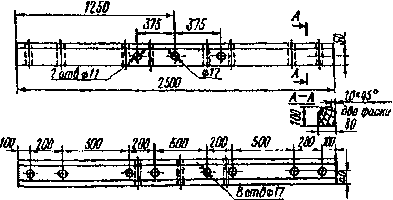

Рис. 2.7. Деревянные траверсы:
а - 4-штыревая; б - 8-штыревая

Конструкции стальных 4-х и 8-ми штырных траверс ГТС с приваренными штырями и подкосами приведены на рис. 2.8., а стальная 8-ми штырная траверса СТС показана на рис. 2.9.

Рис. 2.8. Стальные траверсы ГТС

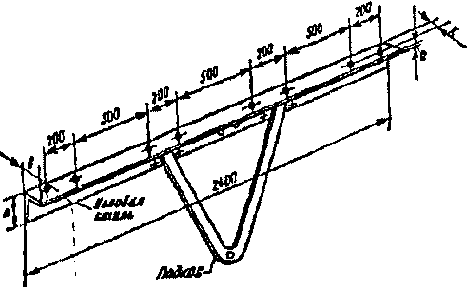

Рис. 2.9. Стальная телефонная восьмиштыревая траверса СТС

Основные размеры стальных траверс даны в табл. 2.2.

Таблица 2.2. Размеры стальных траверс

Тип траверсы	Тип линий	Размеры траверсы, мм
		Длина	В	d
2-штырная	О и Н	600	40	5
	У и ОУ	600	50	5
4-штырная для СТС	О и Н	1000	40	5
	У и ОУ	1000	50	5
4-штырная для ГТС	О и Н	1000	40	4
	У и ОУ	1000	40	5
8-штырная для СТС	О и Н	2400	50	5
	У и ОУ	2400	63	6
8-штырная для ГТС	О и Н	2000	45	5
	У и ОУ	2000	50	6

Стальные траверсы крепят к железобетонным опорам металлическими хомутами или планками.

2.4.7. В качестве линейных крепежных деталей применяются болты, шайбы, глухари, барочные гвозди, строительные скобы и подкосы.

2.4.8. Медные и биметаллические сталемедные провода соединяются между собой медными трубками.

2.4.9. Биметаллические многожильные сталеалюминиевые провода типов АС-10, АС-16 и АС-25 соединяют методом скручивания соединительными овальными зажимами (трубками) типов СОАС-10, СОАС-16 и СОАС-25 соответственно.

2.4.10. Биметаллические сталеалюминиевые провода типа БСА-4,3, соединяют зажимами типа СОАС-10, а БСА-5, 1 - СОАС-16.

2.4.11. К линейной арматуре стоечных линий относятся: изоляторы, отходные планки и арматура, необходимая для установки стоек.

2.4.12. Для крепления проводов на стоечных линиях применяются изоляторы марки Т-12. 2.4.13. При ответвлении проводов со стоек СПТ-6 и СПТ-10 под углом менее 45° на траверсах стоек должны быть установлены отходные планки. Планку устанавливают у крайнего штыря и крепят к траверсе скобой с двумя гайками.

2.4.14. Основная арматура, применяемая для крепления стоек показана на рис. 2.10.

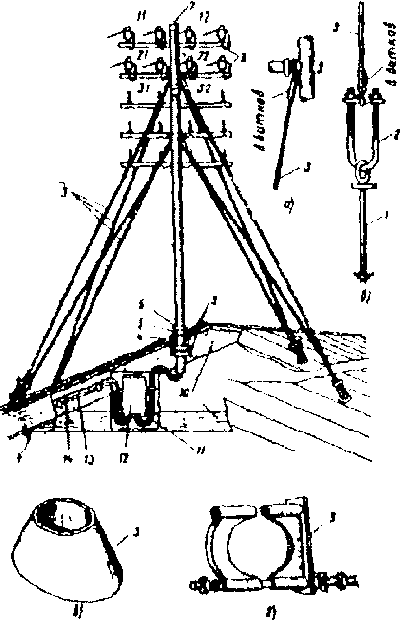

Рис. 2.10. Установка стойки 10х2 и детали ее крепления:
а - заделка оттяжки за траверсу стойки;
б - заделка оттяжки за струбцину с болтом;
в - копыто чугунное; г - хомут чугунный:
1 - болт с кольцом длиной - 440 мм диаметром 10 - 12 мм;
2 - струбцина с колодкой;
3 - оттяжки;
4 - войлочная прокладка;
5 - копыто; 6 - упорное кольцо;
7 - колпачок; 8 - провод ЛТВ-В или ЛТР-В;
9 - хомуты; 10 - стропила;
11 - пучок кроссировочных проводов;
12 - кабельный ящик; 13 - кабель 10х2;
14 - провод заземления
