2.3. Опоры и приставки воздушных линий

2.3.1. Опоры воздушных столбовых линий подразделяются на следующие виды:

- промежуточные, устанавливаемые на прямолинейных участках линии;

- угловые, устанавливаемые в местах изменения направления линии;

- переходные, устанавливаемые в местах перехода линий связи через железные, автомобильные дороги, водные и другие преграды;

- контрольные, устанавливаемые в местах, где провода линий подвергаются контрольным электроизмерениям и испытаниям;

- оконечные (вводные) и кабельные, устанавливаемые в пунктах ввода проводов в предприятия связи или здания другого назначения, или при переходе с воздушной линии на кабельную.

2.3.2. По материалу опоры подразделяются: на деревянные, железобетонные и деревянные в железобетонных приставках. В лесных районах, где разрешается местная заготовка леса, допускается применять приставки из древесных хвойных пород.

2.3.3. Деревянные опоры должны изготавливаться из хвойных пород деревьев: лиственницы, сосны, кедра и ели.

2.3.4. Деревянные опоры, приставки и траверсы должны быть пропитаны антисептиком в соответствии с действующей "Временной инструкцией по применению антисептической пасты с фтористым натрием на каменноугольном лаке для диффузионной пропитки деревянных опор воздушных линий связи".

2.3.5. В целях экономии древесины необходимо осуществлять изготовление и применение железобетонных опор и приставок.

2.3.6. Железобетонные опоры для воздушных линий местной связи различаются по форме поперечного сечения, прочности на изгиб и длине. Они изготавливаются длиной: 6,5; 7,5 и 8,5 м. В зависимости от типа линий, числа подвешиваемых проводов, габарита линии и длины пролета железобетонные опоры рассчитаны на изгибающие моменты (М) в плоскости, перпендикулярной оси линии связи: 1,75; 2,75; 4,4 и 6,8 тм.

2.3.7. На воздушных линиях местной связи рекомендуется применять опоры типа ПО (прямоугольная, облегченная с ненапряженной арматурой) или ПОН - опора с предварительно напряженной стержневой арматурой (рис. 2.1).

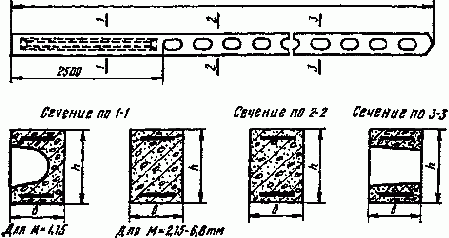

Рис. 2.1. Опоры железобетонные типов ПО и ПОН

2.3.8. Характеристики железобетонных и деревянных опор, применяемых на столбовых линиях местных сетей связи, приведены в Приложении 2.

2.3.9. Длины опор, применяемых на линиях местных сетей связи, складываются из длин наземных частей опор и глубин закопки. Длина наземной части опоры определяется с учетом профиля и габарита линии при максимальном провисании проводов.

2.3.10. Для увеличения механической прочности и высоты деревянных опор, а также для продления срока их службы применяют железобетонные приставки типа ПР или ПТ (рис. 2.2). На промежуточных опорах линий типов О и Н устанавливается одна приставка; на линиях типа У, а также на угловых, оконечных и кабельных опорах линий типа О и Н - по две приставки.

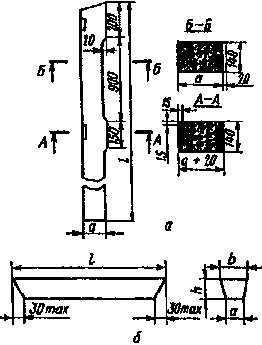

Рис. 2.2. Приставки железобетонные:
а - типа ПР;б - типа ПТ

2.3.11. Приставки устанавливаются к опоре в плоскости, перпендикулярной оси линии, выступами к опоре. При укреплении приставками деревянной опоры комель (нижний торец) опоры должен быть приподнят над землей на 25 - 30 см. В случае удлинения приставкой железобетонной опоры ее торец может быть опущен до поверхности земли в зависимости от требуемой величины удлинения опоры.

Одиночные приставки устанавливаются в шахматном порядке, т.е. поочередно по одну и другую сторону от опор. Приставки к опорам прикрепляются хомутами из стальной проволоки.

2.3.12. Габаритные размеры железобетонных приставок приведены в Приложении 3.

2.3.13. Опорами стоечных линий могут быть: стальные трубчатые стойки, стальные штыри, вводные трубы.

Стойки изготавливают четырех типов: СПТ-1, СПТ-2, СПТ-6 и СПТ-10 (рис. 2.3). Стойки СПТ-2 и СПТ-10 состоят из стоек СПТ-1 и СПТ-6 и надставок 1 х 2 и 1 х 4.

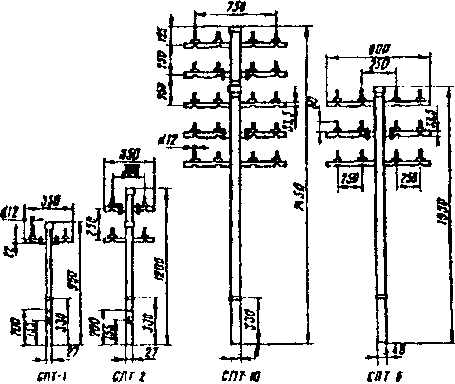

Рис. 2.3. Стоечные опоры

Стойки содержат вертикальную трубу с наружным диаметром 27 или 48 мм и трубчатые траверсы. Стойки СПТ-1, СПТ-2, СПТ-6 и СПТ-10 содержат, соответственно 1, 2, 3 и 5 траверс. Траверсы снабжены штырями для установки изоляторов. Изоляторы крепят перед установкой стоек.

2.3.14. Для подвески одной пары проводов вместо установки стойки СПТ-1 допускается использование стальных штырей из круглой стали диаметром 12 мм (рис. 2.4).

Рис. 2.4. Установка пары штырей

2.3.15. Ввод и вывод подвесного кабеля на чердак здания производится через вводную трубу. Если кабель подвешивают индивидуально, то в качестве опор применяют вводные трубы (рис. 2.5).

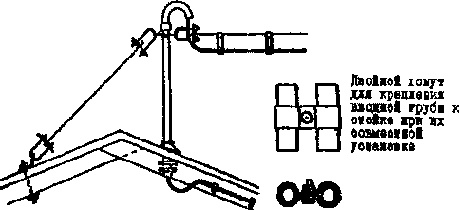

Рис. 2.5. Вводная труба
