Исходя из личного опыта настройки металлоискателей сильно сомневаюсь в способности этого прибора чётко отличать цветной металл от чёрного. Дело в том, что на частоте 100 кГц магнитные свойства железа проявляются совсем незначительно. При селекции металлических предметов приборами с подобными схемами будет сильно влиять его положение и форма. Так гвоздь и кольцо из одинакового материала по разному влияют на показание металлоискателя.

Информация об этом на странице Реальные возможности металлоискателей (Селективность по металлам).

Впервые эта схема была опубликована в журнале Радио 1982 - 7 стр. 51-52 (Металлоискатель). Данное же описание и картинка взяты из книги Адаменко М.В. "Мелаллоискатели" М.2006 (Скачать)

Металлоискатель со стрелочным индикатором

Особенностью предлагаемого металлоискателя является интересное схемотехническое решение анализатора и индикатора. При этом в качестве индикатора используется стрелочный прибор.

Следует отметить, что рассматриваемый металлодетектор обладает сравнительно высокой чувствительностью. Помимо этого по направлению отклонения стрелки индикатора можно определить и вид металла (цветной или черный), из которого изготовлен обнаруженный предмет.

Принципиальная схема

Металлодетектор (рис. 2.7) состоит из двух генераторов, схемы индикации и стабилизатора питающего напряжения. На транзисторах Т1 и Т2 собран измерительный генератор, частота колебаний которого зависит от параметров контура, образованного катушкой L2, а также параллельно включенными конденсаторами C1 и C2. Опорный генератор собран на транзисторах Т3 и Т4 по аналогичной схеме. Частота колебаний этого генератора определяется параметрами контура, выполненного на элементах L3, C4 и C5.

Схема, анализирующая появление девиации (отклонения) частоты сигнала измерительного генератора по сравнению с частотой сигнала опорного генератора, содержит измерительную цепь, которая состоит из стрелочного индикатора PA1 с нулевой отметкой посередине шкалы, конденсатора C6 и диодов D1-D4. В этой же цепи оценивается знак девиации частоты. Колебания опорного генератора подаются в измерительную цепь через катушку связи L4, а сигнал от измерительного генератора — через катушку связи L1. При этом вся цепь сбалансирована так, что при совпадении частот колебаний обоих генераторов стрелка индикатора PA1 будет находиться на нулевом делении шкалы прибора.

При появлении в зоне действия поисковой катушки L2 металлического предмета резонансная частота контура L2С1С2 изменится. Это приведет к изменению рабочей частоты измерительного генератора и, как следствие, к отклонению стрелки индикатора PA1. Отклонение стрелки и служит источником информации об обнаружении металлического предмета.

Угол отклонения стрелки индикатора PA1 зависит от габаритов предмета и расстояния от него до измерительной катушки. Когда вблизи измерительной катушки L2 окажется предмет из черного металла, рабочая частота измерительного генератора, выполненного на транзисторах Т1 и Т2, уменьшится, и стрелка индикатора отклонится в одну сторону. Если же предмет изготовлен из цветного металла (например из латуни), частота генератора увеличится, при этом стрелка индикатора отклонится в другую сторону.

Направление отклонения стрелки зависит от полярности подключения индикатора PA1, на шкалу которого после проведения калибровки можно нанести соответствующие надписи.

Питающее напряжение 12 В подается на измерительный и опорный генераторы от источника В1 через стабилизатор напряжения, собранный на стабилитроне D5 и транзисторе Т5.

Детали и конструкция

Для изготовления рассматриваемого металлоискателя можно использовать любую макетную плату. Поэтому к используемым деталям не предъявляются какие-либо ограничения, связанные с габаритными размерами. Монтаж может быть как навесной, так и печатный.

Резисторы могут быть, например, типа МЛТ-0,5, конденсаторы С1, С2, С4, С5, С7 — типа КМ или КЛС. В качестве емкостей С3 и С6 можно использовать любые металлобумажные конденсаторы, например типа МБМ или БМТ. Конденсаторы С8, С9 можно заменить на любые электролитические, например типа К50-6, транзисторы КТ603Г — другими транзисторами этой серии или транзисторами серии КТ315 с коэффициентом передачи тока не менее 60, транзистор МП42А — любым из серий МП39 — МП42 или КТ361, диоды Д9Б — другими диодами этой серии. В качестве индикатора PA1 рекомендуется применить стрелочный прибор типа М24 с током полного отклонения стрелки 100 мкА и нулем посередине шкалы.

Катушки L1 и L2 размещены на каркасе (рис. 2.8), изготовленном из стеклотекстолита или любого другого изоляционного материала.

Катушка L1 содержит 20 витков, а L2 — 60 витков провода ПЭВ-2 диаметром 0,31 мм, намотанных виток к витку. Катушки защищены электростатическим экраном, который представляет собой незамкнутую ленту из латуни, намотанную на поверхность каркаса. Щель между началом и концом намотки ленты должна составлять не менее 10 мм.

При изготовлении катушек особо надо следить за тем, чтобы не произошло замыкание концов ленты, поскольку в этом случае образуется короткозамкнутый виток.

Катушка L3 содержит 160 витков, а L4 — 50 витков провода ПЭЛШО диаметром 0,12 мм, намотанных внавал на каркас диаметром 7,5 мм. Внутри каркаса устанавливается подстроечный сердечник диаметром 2,5 мм и длиной 12 мм, выполненный из феррита 600НН. Каркас с катушками L3 и L4 помещается в электростатический экран с отверстием напротив подстроечного сердечника. Экран должен быть заземлен.

Плата с расположенными на ней элементами и источник питания размещаются в любом подходящем пластмассовом или деревянном корпусе. На крышке корпуса устанавливаются индикатор PA1, выключатель S1, а также разъем Х1 для подключения катушек L1 и L2. Эти элементы соединяются с платой гибким многожильным проводом.

Каркас с катушками L1 и L2 размещается на конце любой удобной ручки. При этом выводы катушек соединяются с ответной частью разъема Х1 гибким многожильным экранированным проводом.

В качестве источника питания В1 можно использовать, например, три батарейки 3336Л, соединенные последовательно, или аккумуляторную батарею.

.

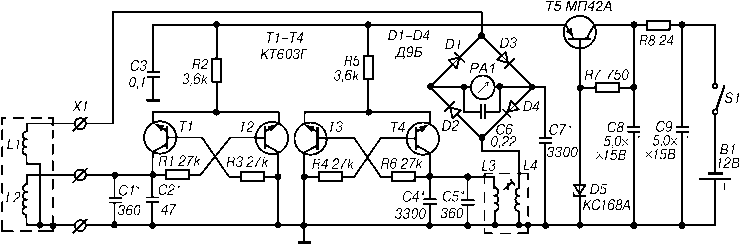

Схема металлоискателя со стрелочным индикатором

Рис. 2.7.
Принципиальная схема металлоискателя со стрелочным индикатором

Конструкция катушки металлоискателя

Конструкция каркаса катушек
Налаживание

Перед настройкой прибор следует расположить так, чтобы поисковая катушка L2 находилась на расстоянии не менее 1,5 м от металлических предметов.

К катушке L1 необходимо подключить осциллограф и, подбирая величины емкостей конденсаторов С1, С2, установить частоту измерительного генератора, выполненного на транзисторах Т1 и Т2, равной 100 Гц. Форма колебаний корректируется подбором сопротивлений резисторов R1-R3. Аналогично налаживается опорный генератор, при этом осциллограф подключается к катушке L4, а форма колебаний корректируется подбором сопротивлений резисторов R4-R6. Перед началом настройки подстроечный сердечник катушки L4 следует установить в среднее положение.

Далее необходимо установить на катушках L1 и L4 равные амплитуды колебаний, которые должны находиться в пределах 0,8-1 В. При необходимости амплитуду сигналов можно изменить подбором числа витков катушек L1 и L4. После этого, вращая подстроечный сердечник катушки L3, следует установить стрелку индикатора PA1 на нулевую отметку шкалы.

Порядок работы

Особенностью данного металлоискателя является то, что при проведении поисковых работ выполнять какие-либо дополнительные настройки и регулировки не требуется.

При приближении к измерительной катушке L2 предмета из черного металла рабочая частота измерительного генератора уменьшается. При этом стрелка индикатора PA1 отклоняется в какую-либо сторону. Если же предмет изготовлен из цветного металла, например из латуни, частота колебаний измерительного генератора увеличивается. При этом стрелка индикатора отклоняется в противоположную сторону. Таким образом можно определить не только наличие металлического предмета в зоне действия поисковой катушки, но и оценить, из какого металла, цветного или черного, он изготовлен.

С помощью рассмотренного металлодетектора металлические предметы типа консервных банок можно обнаруживать на глубине до 20-30 см.

Впервые эта схема была опубликована в журнале Радио 1982 - 7 стр. 51-52 (Металлоискатель). Данное же описание и картинка взяты из книги Адаменко М.В. "Мелаллоискатели" М.2006 (Скачать)
