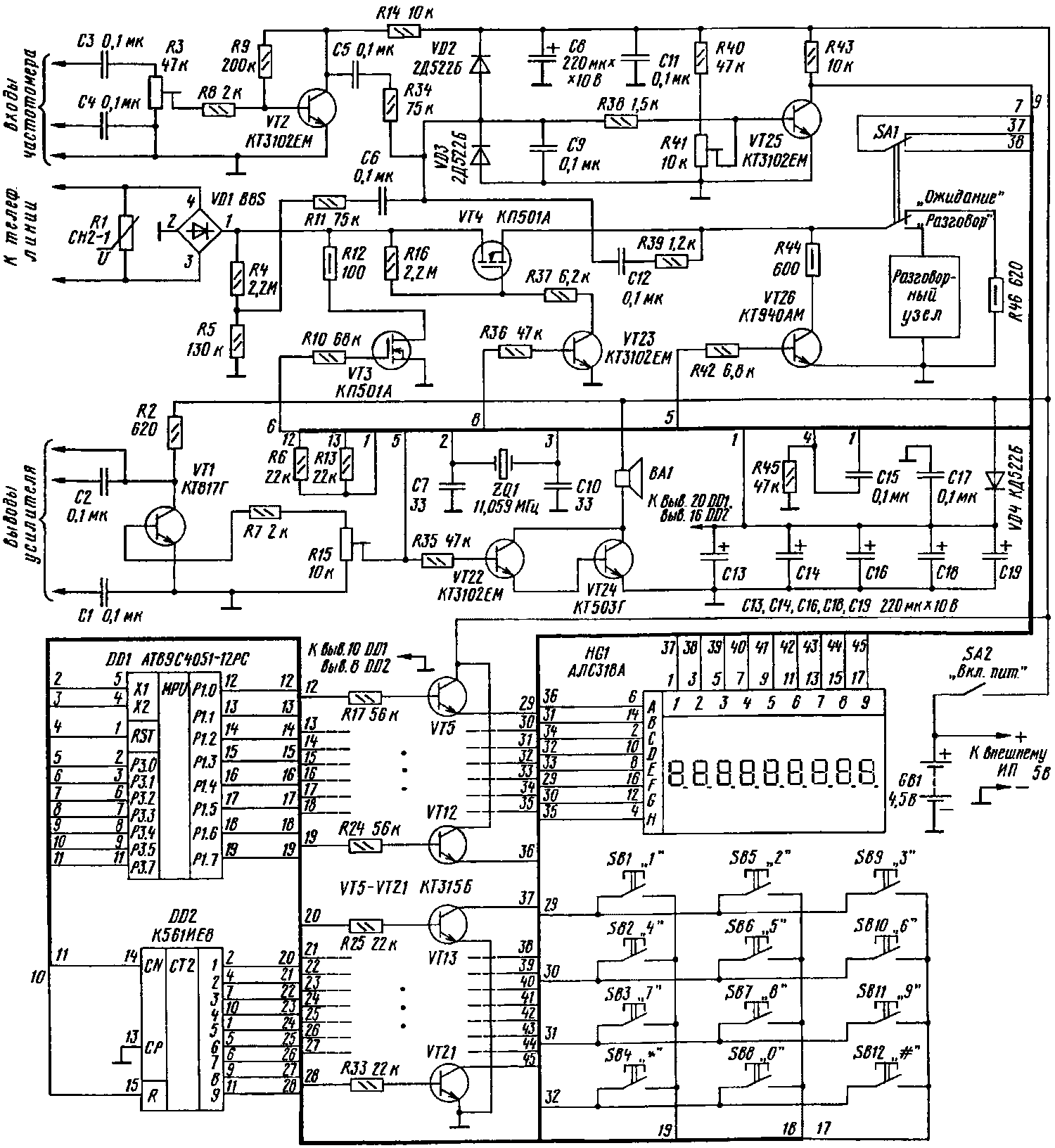

Увеличенная схема аппарата телефонного мастера
-Беркут-

И. ЧЕРНЕВ, г. Липецк

Предлагаемое устройство поможет специалистам АТС проверить и настроить различные узлы коммутационного оборудования! абонентских установок, средств автоматики. Оно содержит телефонный аппарат с расширенными возможностями, тональный автоответчик, генератор сигналов, частотомер.

Аппарат предназначен для применения, в первую очередь, обслуживающим персоналом автоматических телефонных станций (АТС). Целью его создания было объединить в одном устройстве ряд необходимых приборов и заменить тем самым персональную трубку, которая есть у каждого электромонтера, электромеханика, а порой и у инженера.

Основные функции телефонного аппарата:
- расшифровка сигналов АТС;
- отображение информации на индикаторе;
- автоматическое дозванивание при снятии трубки с ТА;
- автоматическое дозванивание нажатием на одну кнопку;
- автоматическое дозванивание по таймеру;
- автоматическое дозванивание по последнему введенному номеру;
- память на 5+1 номеров (до 15 знаков в каждом);
- звуковое подтверждение нажатия кнопок;
- учет длительности разговора;
- часы;
- будильник.

Аппарат позволяет вести разговор, выводить в абонентскую линию, а также на отдельный выход сигналы звуковой частоты, измерять сигналы взаимодействия автоматических станций, измерять частоту сигналов как частотомер. Сегодня для выполнения этих измерений используются частотомеры, генераторы низкочастотного сигнала, осциллографы и т. д. Но в ряде случаев такое использование сомнительно по ряду причин.

...

Прошивку контроллера можно скачать отсюда: http://izmer-ls.ru/met/telap.zip

...

Вернуться к описанию схемы и наладки

При поиске пары в кабеле может быть использован еще один человек с аппаратом или специальный тестер с НЧ генератором, самодельный генератор НЧ, сертифицированный генератор НЧ сигнала ГЗ-118. Использование предложенного прибора упростит процедуру поиска, а в ряде случаев он просто незаменим. Ни одним из перечисленных способов нельзя подать в линию, находящуюся под напряжением станционной батареи, НЧ сигнал без дополнительного приспособления.

Использование предложенного аппарата позволит с достаточной точностью и быстро измерить некоторые величины, в некоторых случаях даже не выезжая на станцию и не прибегая к дорогостоящим приборам. Я не предлагаю отказываться от применения сертифицированных измерительных приборов, я предлагаю для узкоспециальных измерений использовать узкоспециальный прибор. В результате обслуживающий персонал возьмет с собой прибор весом максимум 500 г вместо нескольких приборов весом от 5 кг и выше каждый. Выигрыш в весе и потреблении электроэнергии - десятки раз.

...

Вернуться к описанию схемы и наладки

Питание - от сети 220 В (от внешнего ИП) или от батареи аккумуляторов. Ток,потребления - 25 мА (пиковое значение-100 мА).

...

Вернуться к описанию схемы и наладки

Прошивку контроллера можно скачать отсюда: http://izmer-ls.ru/met/telap.zip
