Усилитель к телефонному аппарату

Б. САДОВСКОВ, г. Челябинск

Если человек стал хуже слышать, ему сложнее пользоваться телефонным аппаратом. Конечно, можно приобрести специальный аппарат для слабослышащих, но стоит он немало, да и не везде есть в продаже. Значительно проще добавить к имеющемуся аппарату простой усилитель - и проблема решена.

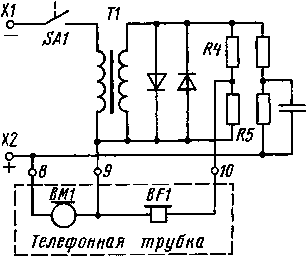

Фрагмент электрической схемы аппарата Тюльпан

Рис.1

На рис, 1 приведен фрагмент схемы аппарата "Тюльпан" производства ПНР, оказавшийся у автора. К его зажимам Х1 и Х2 подключается телефонная линия (например, от самодельной АТС или переговорного устройства) таким образом, чтобы на зажимах оказалось напряжение указанной полярности (это важно для подключаемого в дальнейшем к аппарату усилителя). Совсем не обязательно измерять вольтметром напряжение на зажимах, достаточно измерить его на выводах 8 и 9, подходящих к телефонной трубке. Как правило, при поднятой трубке (а значит, замкнутых контактах выключателя SA1) и угольном микрофоне ВМ1 оно может быть, по измерениям автора, 2,7...4,5 В, но в некоторых других аппаратах увеличится до 8...16 В. Это напряжение и будет питающим для усилителя. В зависимости от него следует выбирать транзистор усилительного каскада.

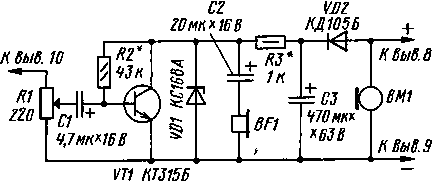

Электрическая схема усилителя к телефонному аппарату

Рис.2

Схема усилителя приведена на рис. 2. Нетрудно заметить, что телефон BF1 трубки подключен к выходу усилительного каскада, а к выводу 10, подходившему ранее к телефону, подключен переменный резистор R1, которым регулируют громкость звука при разговоре с абонентом.

С движка переменного резистора сигнал поступает через разделительный конденсатор С1 на усилительный каскад, выполненный на транзисторе VT1. Смещение на базе транзистора задается резистором R2, нагрузкой каскада по постоянному току является резистор R3. Телефон BF1 трубки подключен к коллектору транзистора через разделительный конденсатор С2. Напряжение питания на каскад снимается с конденсатора СЗ, на который поступает не только постоянное напряжение, падающее на микрофоне, но и выпрямленное диодом VD2 переменное напряжение, появляющееся на микрофоне во время разговора. Кроме того, благодаря цепочке VD2C3 устраняется самовозбуждение устройства из-за акустической связи между микрофоном и телефоном.

Стабилитрон VD1 в данном случае выполняет роль ограничителя максимального напряжения из-за возможного скачка питающего напряжения, скажем, в случае отключения (из-за плохого контакта) микрофона или выхода его из строя.

Резистор R1 - любого типа, его сопротивление должно быть примерно равно сопротивлению телефона трубки, чтобы не нарушить режим работы аппарата. Конденсаторы - любые оксидные на номинальное напряжение не ниже указанного на схеме. Стабилитрон выбирают с минимальным напряжением стабилизации выше максимально возможного питающего напряжения примерно на 10 %.

При налаживании усилителя резистор R2 подбирают таким, чтобы напряжение между коллектором и эммитером транзистора было равно примерно половине питающего. Телефонная трубка при этом должна быть поднята.

При указанной доработке телефонного аппарата ток потребления от линии практически не увеличивается.
