Генератор для поиска скрытой проводки

А. ЧУМАКОВ, г. Йошкар-Ола

Подключив предлагаемый прибор к скрытым в стенах электро-, радиотрансляционным или телефонным проводам, их можно будет найти с помощью обычного радиоприемника.

Многие сконструированные радиолюбителями искатели скрытых проводов реагируют на создаваемые этими проводами наводки частотой 50 Гц. Если по проводу не течет ток, наводка очень мала, и чтобы ее увеличить, приходится подключать достаточно мощную на рузку. Да и в этом случае очень трудно отличить нужный провод от большого числа других, проложенных в том же кабельном канале, особенно если они находятся под напряжением и создают наводки той же частоты.

Автор предлагает более надежный способ поиска скрытой проводки. К одному из концов искомого провода подключают маломощный генератор, частота сигнала которого лежит в длинноволновом радиовещательном диапазоне, а его амплитуда промодулирована сигналом 34. Чтобы услышать этот сигнал, достаточно приблизить к проводу настроенный на нужную частоту карманный радиоприемник.

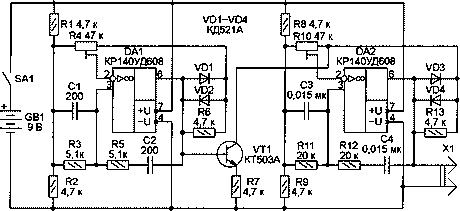

Схема прибора изображена на рисунке. Он состоит из двух аналогичных генераторов с мостами Вина, отличающимися лишь номиналами частотозадающих элементов. Первый (на ОУ DA1) генерирует синусоидальные колебания частотой 230 кГц, второй (на ОУ DA2) - частотой 500 Гц. Модуляция происходит за счет связи между генераторами через транзистор VT1. Источник питания - батарея "Крона" или аналогичная напряжением 9 В (работоспособность устройства сохраняется при снижении напряжения до 6 В). Потребляемый от батареи ток не превышает 12 мА. При налаживании прибора подстроечными резисторами R4 и R10 добиваются наиболее близкой к синусоиде формы колебаний каждого генератора.

Подлежащий поиску провод соединяют с верхним по схеме контактом разъема Х1. Его второй контакт оставляют свободным, заземляют или соединяют с проводом, образующим пару с первым. Наилучший вариант выбирают исходя из слышимости сигнала в приемнике.

При работе в условиях повышенного шума целесообразно увеличить частоту модуляции, так как в этих условиях звук высокого тона более заметен. Для этого достаточно уменьшить номиналы конденсаторов СЗ и С4 (сохранив их одинаковыми), а если этого недостаточно, то и резисторов R11, R12.

Бывает, что при глубоком залегании проводов в стене слышимость сигнала генератора на приемник со встроенной магнитной антенной недостаточна. Для ее улучшения можно подключить к антенному гнезду приемника отрезок провода, который послужит внешней антенной.

.
