Прибор телефониста

Р. ЯРЕШКО, г. Харьков, Украина

В литературе можно найти описания различных приборов для проверки и ремонта телефонных аппаратов как с подключением их к линиям АТС, так и автономно- Однако многие из них довольно сложны- Автор предлагаемой разработки поставил перед собой цель создать максимально простое автономное устройство с широкими возможностями.

С помощью этого прибора можно, не подключаясь к линиям АТС, проверять работу электромеханических звонков и электронных вызывных устройств телефонных аппаратов (ТА), их разговорных узлов и номеронабирателей. Устройство может автономно тестировать не только полностью укомплектованные дисковые и кнопочные ТА (в том числе бесшнуровые), но и отдельно дисковые номеронабиратели, а также используемые на спаренных линиях приставки диодного разделения цепей ПДТ-1,ПДТ-2, ПДТ-З.ДП-1.

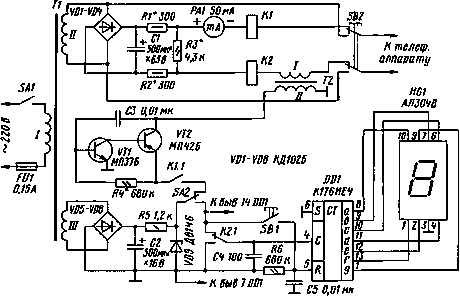

Рис.1

Схема прибора показана на рис. 1. Он состоит из трех основных узлов: имитатора телефонной линии, генератора сигнала «Ответ станции» и регистратора числа импульсов набора. Режим работы выбирают переключателем SA2. В верхнем (по схеме) положении его подвижного контакта включен режим «Ответ станции», а в нижнем — «Проверка номеронабирателя». Имеется вспомогательный режим «Проверка звонка», включаемый нажатием кнопки SB2 в любом из основных режимов.

Имитатор линии состоит из диодов VD1—VD4, конденсатора С1, резисторов R1— R3, обмоток реле К1 и К2. Пока трубка подключенного к прибору ТА не снята, постоянное напряжение на его зажимах составляет 60 В. С поднятием трубки оно падает до 5... 15 В в зависимости от типа ТА.

Генератор сигнала «Ответ станции» частотой приблизительно 400 Гц собран на транзисторах VT1 и VT2. Частоту можно менять, подбирая номинал резистора R4. Этот сигнал поступает на выход прибора через разделительный трансформатор Т2. Так как напряжение питания на генератор подается через переключатель режима работы SA2 и контакты реле К1.1, срабатывание этого реле при поднятии трубки вызывает появление непрерывного гудка в телефоне.

С целью упрощения в качестве вызывного сигнала использовано переменное напряжение частотой 50 Гц со вторичной обмотки трансформатора Т1, подключаемой к ТА контактами кнопки SB2.

Регистратор импульсов набора собран на десятичном счетчике с дешифратором DD1 и светодиодном семиэлементном индикаторе HG1. Импульсы набора номера с подвижного контакта реле К2.1 поступают на счетный вход DD1. Нажатием на кнопку SB1 счетчик возвращают в исходное нулевое состояние.

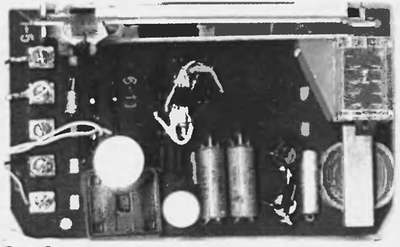

Один из вариантов прибора смонтирован на плате от телефонного аппарата ТА-68 (рис. 2), с которой сняты все элементы за исключением рычажного переключателя, выполняющего роль кнопки SB2, и трансформатора разговорного узла (он использован в качестве Т2). Кнопка SB1 в этом варианте отсутствует, для установки счетчика DD1 в исходное состояние нажимают на рычажный переключатель проверяемого ТА необходимое число раз.

Переменное напряжение на обмотке II трансформатора Т1 — 50...60 В, на обмотке III — 8... 10 В. Трансформатор Т2 — от разговорного узла аппарата ТА-68, обмотка I — с меньшим числом вит ков, II — с большим. Диоды VD1— VD8 любые на ток не менее 50 мА с допустимым обратным напряжением не менее 100 В. Реле К1 и К2 — РЭС55А, паспорт РС4.569.600-02, РС4.569.600-07 или РС4.569.600-11. Транзисторы VT1 и VT2 — любые маломощные соответствующей структуры.

Рис.1

Налаживание прибора начинают с установки на его выходе напряжения 60 В подборкой номинала резистора R3. Если замкнуть между собой зажимы для подключения ТА, миллиамперметр РА1 должен показать ток 30...40 мА. Этого добиваются подборкой номиналов резисторов R1 и R2.

Подключив проверяемый ТА к прибору, включают питание последнего выключателем SA1. Не снимая трубки, можно нажатием на кнопку SB2 проверить работу вызывного устройства (звонка). Далее устанавливают переключатель SA2 в положение «Ответ станции». При поднятии трубки ТА в ней должен быть слышен непрерывный гудок, а микроамперметр РА1 — показывать ток, текущий через аппарат. Затем переводят SA2 в положение «Проверка номеронабирателя». Перед набором каждой цифры с помощью кнопки SB1 устанавливают на индикаторе HG1 ноль. По окончании набора цифра на индикаторе должна соответствовать набранной. При проверке электронных ТА полезно менять местами их выводы, так как некоторые неисправности проявляются по-разному в зависимости от полярности подключения.

Дисковые трех- и пятипроводяые номеронабиратели проверяют, соединив их красный и желтый провода с зажимами прибора, находящегося в режиме «Проверка номеронабирателя». В исправности приставок диодного разделения цепей убеждаются, подключ ив их с соблюдением полярности между прибором (верхний по схеме провод — плюсовой) и заведомо исправным ТА. При этом должен быть включен режим «Ответ станции». Проверить вызывное устройство подключенного таким образом ТА невозможно.

Прибор испытан при проверке телефонных аппаратов ТА-70, Спектр-201 М, PANASONIC KX-TCM943, приставок диодного разделения цепей ДП-1, дисковых номеронабирателей различных типов.
