Усовершенствование "Прибора телефониста"

Этот простой прибор, описанный в одноименной статье Р Ярешко ("Радио". 2003, № 11, с 38. 39), повторили многие читатели, занимающиеся ремонтом телефонных аппаратов. Некоторые из них предлагают его усовершенствовать.

М. ОЗОЛИН из с. Красный Яр Томской области считает, что очень неудобно, проверяя номеронабиратель, перед каждым набором номера обнулять счетчик вручную Автоматизировать этот процесс можно, добавив в прибор еще одну микросхему и несколько деталей, как показано на рис. 1. Позиционные обозначения ранее установленных в приборе элементов соответствуют исходному варианту его схемы, а вновь введенных - их продолжают. Обратите внимание на измененные номиналы конденсатора С4 и резистора R6. Кнопка SB 1 и конденсатор С5 удалены.

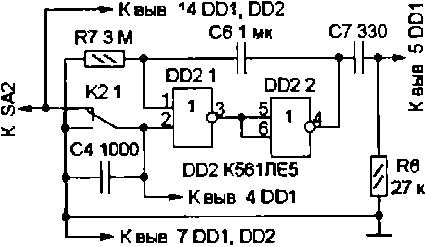

Схема усовершенствоания прибора телефониста

Рис.1

При первом размыкании линии номеронабирателем положительный перепад напряжения на выводе 2 элемента DD2.1 запускает одновибратор на элементах DD2.1 и DD2 2. На выходе элемента DD2 2 возникает положительный импульс длительностью приблизительно 2 с (зависит от постоянной времени цепи R7C6). Фронт этого импульса, пройдя через дифференцирующую цепь R6C7, DD1 подсчитывает отрицательные перепады напряжения на выводе 4. он успевает прореагировать на все импульсы номеронабирателя, включая первый устанавливает счетчик DDI в исходное состояние. Так как счетчик

Для правильной работы необходимо, чтобы конденсатор С6 успевал перезарядиться до набора очередной цифры.

С. РУСАНОВ из г. Серова Свердловской области предлагает заменить миллиамперметр РА1 и реле К1 цепью, показанной на рис. 2, а контакты реле К1.1 - перемычкой. В результате светодиод HL1 сигнализирует о поднятии трубки проверяемого аппарата. Резистор R9 подбирают таким образом, чтобы ток светодиода не превышал 10 мА.

Схема усовершенствоания прибора телефониста
Рис.2

Среди других предложений С. Русанова - замена параметрического стабилизатора напряжения R5VD9 интегральным КР142ЕН8А, включенным по типовой схеме, подключение параллельно обмотке реле К2 диода КД102Б (анодом к точке соединения обмотки с резисторами R2 и R3), а также исклюючение из прибора переключателя SA2. В последнем случае все шедшие к переключателю цели соединяют вместе Это дает возможность без переключений прослушивать в проверяемом аппарате звуковой тон и тестировать номеронабирателе

.
